申请日2018.01.12
公开(公告)日2018.11.13
IPC分类号B01D21/02; B01D21/04; B01D21/30; C02F1/52
摘要
本实用新型公开了一种医疗污水处理固液分离用一级沉淀池，包括沉淀池主体、支撑板、电机、连接杆和第二开口，所述沉淀池主体的左侧上端设置有进水管，所述支撑板安装在沉淀池主体的后方上端，所述液压缸的内侧设置有液压杆，所述电机安装在托物板上，所述第一开口开设在沉淀池主体后方体壁上，所述连接杆与转动轴连接，所述第二开口开设在沉淀池主体前方体壁上，且第二开口的底部设置有滑动槽，所述滑动轮卡在滑动槽内，且滑动轮的内侧与连接杆的末端固定，该种医疗污水处理固液分离用一级沉淀池，设置有两个挡板，另外设置有两组液压缸和液压杆构成的伸缩结构，可以进一步的带动挡板的左右移动，从而可以将沉淀池主体中间的沉淀垃圾刮至边缘处。
权利要求书

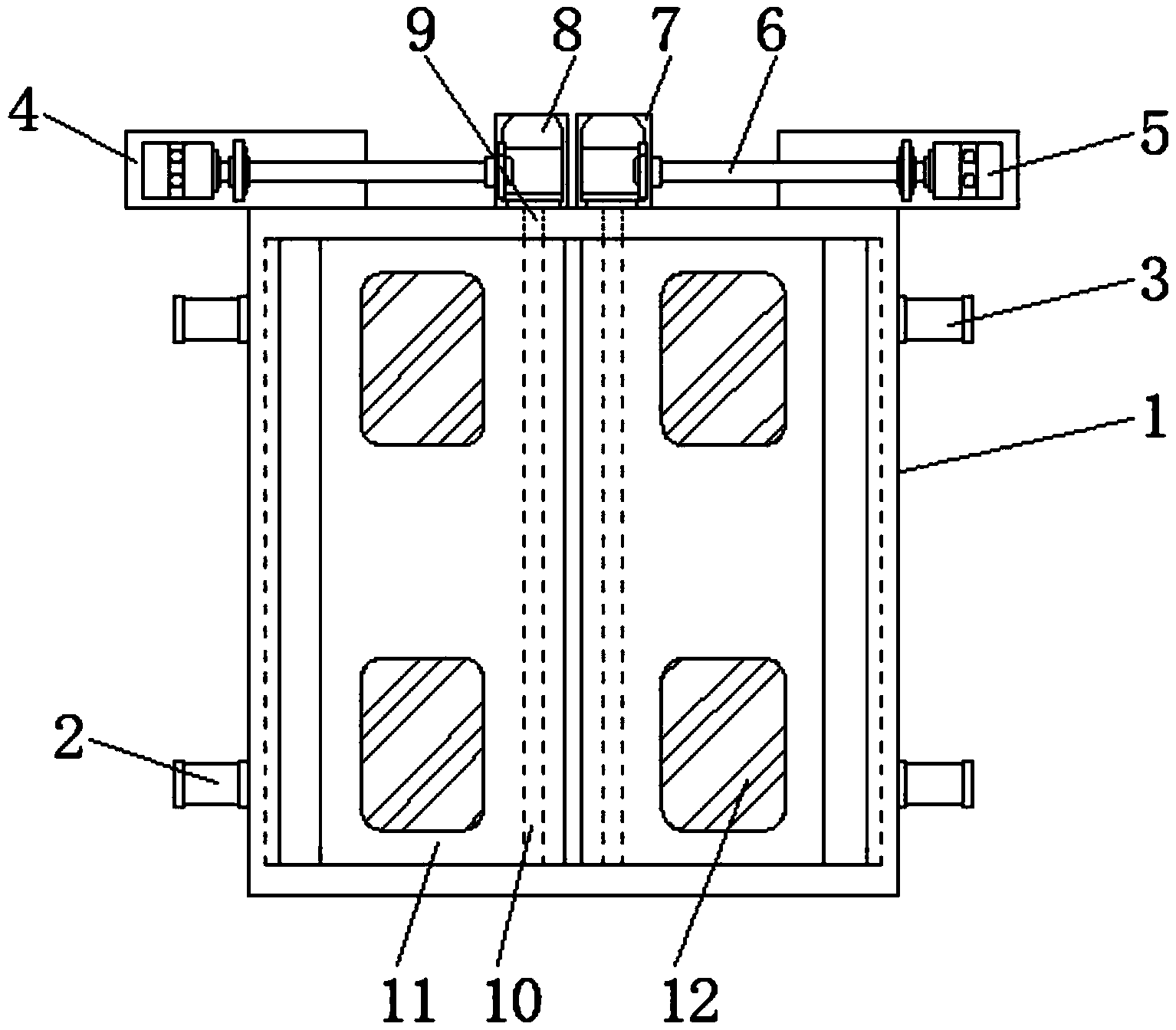

1.一种医疗污水处理固液分离用一级沉淀池，包括沉淀池主体(1)、支撑板(4)、电机(8)、连接杆(10)和第二开口(14)，其特征在于：所述沉淀池主体(1)的左侧上端设置有进水管(2)，且沉淀池主体(1)的右侧下端设置有排水管(3)，所述支撑板(4)安装在沉淀池主体(1)的后方上端，且支撑板(4)上设置有液压缸(5)，所述液压缸(5)的内侧设置有液压杆(6)，且液压杆(6)的末端固定有托物板(7)，所述电机(8)安装在托物板(7)上，且电机(8)转动连接有转动轴(9)，同时转动轴(9)穿过第一开口(13)，所述第一开口(13)开设在沉淀池主体(1)后方体壁上，所述连接杆(10)与转动轴(9)连接，且连接杆(10)固定在挡板(11)内部，同时挡板(11)上安装有透明板(12)，所述第二开口(14)开设在沉淀池主体(1)前方体壁上，且第二开口(14)的底部设置有滑动槽(15)，滑动轮(16)卡在滑动槽(15)内，且滑动轮(16)的内侧与连接杆(10)的末端固定。
2.根据权利要求1所述的一种医疗污水处理固液分离用一级沉淀池，其特征在于：所述进水管(2)和排水管(3)均设置有两个，且其关于沉淀池主体(1)的中轴线对称设置。
3.根据权利要求1所述的一种医疗污水处理固液分离用一级沉淀池，其特征在于：所述液压缸(5)、液压杆(6)和托物板(7)构成伸缩结构，且伸缩结构一共设置有两组。
4.根据权利要求1所述的一种医疗污水处理固液分离用一级沉淀池，其特征在于：所述电机(8)、转动轴(9)、连接杆(10)和挡板(11)构成转动结构，且其的转动角度范围为0-90°。
5.根据权利要求1所述的一种医疗污水处理固液分离用一级沉淀池，其特征在于：所述电机(8)一共设置有两个，且2个电机(8)的旋转方向相反。
6.根据权利要求1所述的一种医疗污水处理固液分离用一级沉淀池，其特征在于：所述第一开口(13)和第二开口(14)关于沉淀池主体(1)的中轴线对称设置，且第一开口(13)和第二开口(14)的长度一致。
说明书
一种医疗污水处理固液分离用一级沉淀池
技术领域
本实用新型涉及医疗污水处理相关技术领域，具体为一种医疗污水处理固液分离用一级沉淀池。
背景技术
在进行医疗污水处理时，需要对污水进行沉淀，医疗污水处理固液分离用一级沉淀池主要是用于对污水的自然沉淀。
目前的医疗污水处理固液分离用一级沉淀池在使用时，难以对池内的沉淀物进行清理，从而使用不便，难以满足人们的使用需求。针对上述问题，在原有的医疗污水处理固液分离用一级沉淀池的基础上进行创新改进。
实用新型内容
本实用新型的目的在于提供一种医疗污水处理固液分离用一级沉淀池，以解决上述背景技术中提出的目前的医疗污水处理固液分离用一级沉淀池在使用时，难以对池内的沉淀物进行清理，从而使用不便，难以满足人们的使用需求的问题。
为实现上述目的，本实用新型提供如下技术方案：一种医疗污水处理固液分离用一级沉淀池，包括沉淀池主体、支撑板、电机、连接杆和第二开口，所述沉淀池主体的左侧上端设置有进水管，且沉淀池主体的右侧下端设置有排水管，所述支撑板安装在沉淀池主体的后方上端，且支撑板上设置有液压缸，所述液压缸的内侧设置有液压杆，且液压杆的末端固定有托物板，所述电机安装在托物板上，且电机转动连接有转动轴，同时转动轴穿过第一开口，所述第一开口开设在沉淀池主体后方体壁上，所述连接杆与转动轴连接，且连接杆固定在挡板内部，同时挡板上安装有透明板，所述第二开口开设在沉淀池主体前方体壁上，且第二开口的底部设置有滑动槽，所述滑动轮卡在滑动槽内，且滑动轮的内侧与连接杆的末端固定。
进一步的，所述进水管和排水管均设置有两个，且其关于沉淀池主体的中轴线对称设置。
进一步的，所述液压缸、液压杆和托物板构成伸缩结构，且伸缩结构一共设置有两组。
进一步的，所述电机、转动轴、连接杆和挡板构成转动结构，且其的转动角度范围为0-90°。
进一步的，所述电机一共设置有两个，且2个电机的旋转方向相反。
进一步的，所述第一开口和第二开口关于沉淀池主体的中轴线对称设置，且第一开口和第二开口的长度一致。
与现有技术相比，本实用新型的有益效果是：该种医疗污水处理固液分离用一级沉淀池，设置有两个挡板，且挡板与电机、转动轴和连接杆构成转动结构，在不需要对沉淀池主体进行清理时，可以使挡板保持水平的状态，使其起到遮挡的作用，当需要对沉淀池主体进行清理时，使挡板呈垂直的状态，另外设置有两组液压缸和液压杆构成的伸缩结构，可以进一步的带动挡板的左右移动，从而可以将沉淀池主体中间的沉淀垃圾刮至边缘处，进而可以方便的统一清理掉，较为方便。
