申请日2018.01.12
公开(公告)日2018.10.19
IPC分类号F04D7/04; F04D13/06; F04D29/70; F04D29/044
摘要
本实用新型公开了一种可自动清理堵塞的污水泵，包括装置本体和动力转换装置，装置本体的左侧设有动力转换装置，动力转换装置通过螺栓活动连接在装置本体上，装置本体的上方设有电机，电机通过螺母固定连接在装置本体上，装置本体的内部下方设有泵体，泵体焊接设置在装置本体内，泵体的内部设有叶轮，叶轮通过螺栓活动连接在泵体的内部。该种污水泵设有堵塞物清理装置，堵塞物清理装置通过螺栓活动连接在装置本体上，当污水进入堵塞物清理装置，一些纤维物会被过滤网拦截，压力传感器会检测堵塞物累积后对过滤网的压力，在过滤网上拦截的堵塞物对过滤网的压力超过一定的压力区间时，强力喷头会喷出水将堵塞物冲掉。
权利要求书

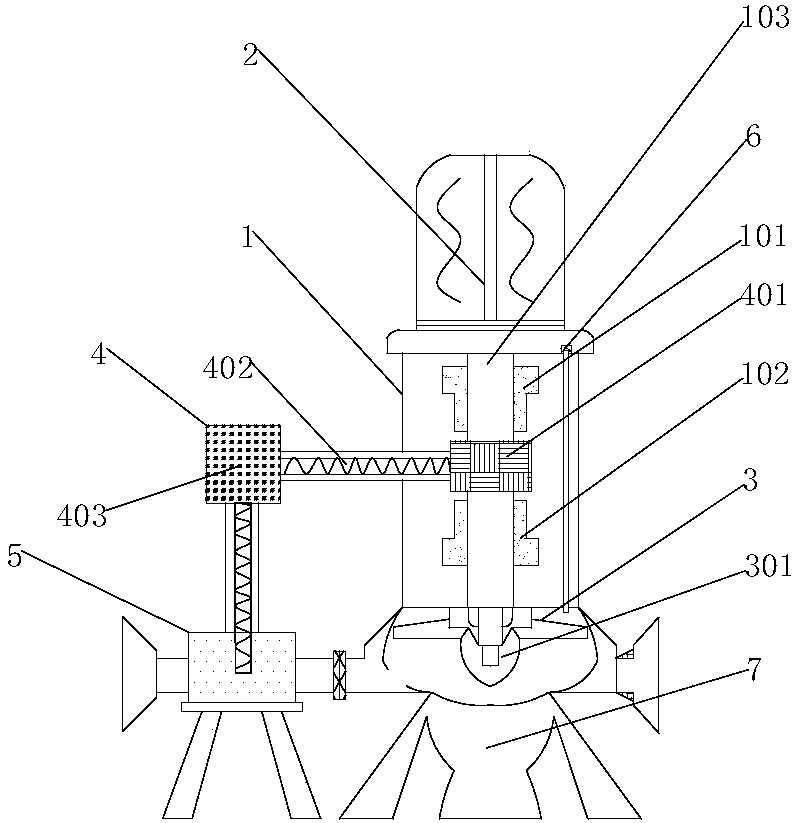

1.一种可自动清理堵塞的污水泵，包括装置本体(1)和动力转换装置(4)，其特征在于：所述装置本体(1)的左侧设有动力转换装置(4)，所述动力转换装置(4)通过螺栓活动连接在装置本体(1)上，所述装置本体(1)的上方设有电机(2)，所述电机(2)通过螺母固定连接在装置本体(1)上，所述装置本体(1)的内部下方设有泵体(3)，所述泵体(3)焊接设置在装置本体(1)内，所述泵体(3)的内部设有叶轮(301)，所述叶轮(301)通过螺栓活动连接在泵体(3)的内部，所述装置本体(1)的左侧靠近动力转换装置(4)下方设有堵塞物清理装置(5)，所述堵塞物清理装置(5)通过螺栓活动连接在装置本体(1)上，所述装置本体(1)的内部靠近叶轮(301)上方设有水流检测装置(6)，所述水流检测装置(6)电性连接在装置本体(1)内，所述装置本体(1)的下方设有底座(7)，所述底座(7)焊接设置在装置本体(1)上，所述装置本体(1)的中部设有主轴(103)，所述主轴(103)通过螺栓活动连接在装置本体(1)内，所述主轴(103)的上方设有上承轴(101)，所述上承轴(101)通过螺母固定连接在主轴(103)上，所述主轴(103)的下方设有下承轴(102)，所述下承轴(102)通过螺母固定连接在主轴(103)上，所述动力转换装置(4)的左侧设有二组动力转换器(403)，所述二组动力转换器(403)通过螺栓活动连接在动力转换装置(4)上，所述堵塞物清理装置(5)的左侧设有过滤网(502)，所述过滤网(502)与堵塞物清理装置(5)固定连接，所述堵塞物清理装置(5)的中部设有搅拌器(504)，所述搅拌器(504)通过螺栓活动连接在堵塞物清理装置(5)内。
2.根据权利要求1所述的一种可自动清理堵塞的污水泵，其特征在于：所述水流检测装置(6)的下方设有水流检测器(601)，且水流检测器(601)与水流检测装置(6)电性连接。
3.根据权利要求1所述的一种可自动清理堵塞的污水泵，其特征在于：所述堵塞物清理装置(5)的内部上方设有强力喷头(501)，所述强力喷头(501)焊接设置在堵塞物清理装置(5)内，且强力喷头(501)紧靠过滤网(502)。
4.根据权利要求1所述的一种可自动清理堵塞的污水泵，其特征在于：所述装置本体(1)的中部设有一组呈“长方形”的动力转换器(401)，且一组动力转换器(401)通过螺母固定连接在装置本体(1)内。
5.根据权利要求1所述的一种可自动清理堵塞的污水泵，其特征在于：所述堵塞物清理装置(5)的内部靠近过滤网(502)右侧设有压力感应器(503)，且压力感应器(503)通过螺母固定连接在堵塞物清理装置(5)上。
6.根据权利要求1所述的一种可自动清理堵塞的污水泵，其特征在于：所述水流检测装置(6)的内部设有呈“圆形”的水流流速分析器(602)，所述水流流速分析器(602)电性连接在水流检测装置(6)内，且水流流速分析器(602)的下方接口连接水流检测器(601)。
7.根据权利要求1所述的一种可自动清理堵塞的污水泵，其特征在于：所述动力转换装置(4)的右侧设有副轴(402)，且述副轴(402)通过螺栓活动连接在动力转换装置(4)上。
说明书
一种可自动清理堵塞的污水泵
技术领域
本实用新型涉及水泵技术领域，具体为一种可自动清理堵塞的污水泵。
背景技术
污水泵属于离心杂质泵的一种，具有多种形式：如潜水式和干式二种，最常用的潜水式为QW型潜水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种，主要用于输送城市污水，粪便或液体中含有纤维，纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。
但现有的污水泵，流道易于堵塞，不能自动清理堵塞物，污水泵一旦被堵塞，会使水泵不能正常工作，甚至烧毁电机，从而造成排污不畅，且现有的污水泵，大多不能提前让人们知道流道被堵塞，从而不能在流道彻底堵塞前进行清理堵塞物，使得排污不畅。
所以，如何设计一种可自动清理堵塞的污水泵，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种可自动清理堵塞的污水泵，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可自动清理堵塞的污水泵，包括装置本体和动力转换装置，所述装置本体的左侧设有动力转换装置，所述动力转换装置通过螺栓活动连接在装置本体上，所述装置本体的上方设有电机，所述电机通过螺母固定连接在装置本体上，所述装置本体的内部下方设有泵体，所述泵体焊接设置在装置本体内，所述泵体的内部设有叶轮，所述叶轮通过螺栓活动连接在泵体的内部，所述装置本体的左侧靠近动力转换装置下方设有堵塞物清理装置，所述堵塞物清理装置通过螺栓活动连接在装置本体上，所述装置本体的内部靠近叶轮上方设有水流检测装置，所述水流检测装置电性连接在装置本体内，所述装置本体的下方设有底座，所述底座焊接设置在装置本体上，所述装置本体的中部设有主轴，所述主轴通过螺栓活动连接在装置本体内，所述主轴的上方设有上承轴，所述上承轴通过螺母固定连接在主轴上，所述主轴的下方设有下承轴，所述下承轴通过螺母固定连接在主轴上，所述动力转换装置的左侧设有二组动力转换器，所述二组动力转换器通过螺栓活动连接在动力转换装置上，所述堵塞物清理装置的左侧设有过滤网，所述过滤网与堵塞物清理装置固定连接，所述堵塞物清理装置的中部设有搅拌器，所述搅拌器通过螺栓活动连接在堵塞物清理装置内。
进一步的，所述水流检测装置的下方设有水流检测器，且水流检测器与水流检测装置电性连接。
进一步的，所述堵塞物清理装置的内部上方设有强力喷头，所述强力喷头焊接设置在堵塞物清理装置内，且强力喷头紧靠过滤网。
进一步的，所述装置本体的中部设有一组呈“长方形”的动力转换器，且一组动力转换器通过螺母固定连接在装置本体内。
进一步的，所述堵塞物清理装置的内部靠近过滤网右侧设有压力感应器，且压力感应器通过螺母固定连接在堵塞物清理装置上。
进一步的，所述水流检测装置的内部设有呈“圆形”的水流流速分析器，所述水流流速分析器电性连接在水流检测装置内，且水流流速分析器的下方接口连接水流检测器。
进一步的，所述所述动力转换装置的右侧设有副轴，且述副轴通过螺栓活动连接在动力转换装置上。
与现有技术相比，本实用新型的有益效果是：该种污水泵设有堵塞物清理装置，堵塞物清理装置通过螺栓活动连接在装置本体上，当污水进入堵塞物清理装置，一些纤维物会被过滤网拦截，压力传感器会检测堵塞物累积后对过滤网的压力，在过滤网上拦截的堵塞物对过滤网的压力超过一定的压力区间时，强力喷头会喷出水将堵塞物冲掉，堵塞物顺着流道流出堵塞物清理装置，从而解决了堵塞物对污水泵的堵塞，使得污水泵继续正常工作，污水泵自动清理了堵塞物，就不需要人为去清理，降低了员工的劳动强度，设有水流检测装置，水流检测装置电性连接在装置本体内，在污水流过水流检测装置中的水流检测器时，水流检测装置得到此时通过水泵的污水水流的流速，在污水水流流速小于一定的流速值时，水流检测装置发出警报，提醒员工水泵流道可能被堵塞，员工可以在流道被彻底堵塞前清理堵塞物，使排污不收影响，水泵也不会受到损坏，节省了对水泵的维修费用，与其他污水泵相比，我们的污水泵电机不易堵塞被损坏，所以我们的污水泵使用寿命长于其他污水泵，减少了成本的投入。
