申请日2018.01.12
公开(公告)日2018.10.19
IPC分类号C02F9/08; A22B5/08; C02F103/22
摘要
本实用新型公开了一种屠宰场用污水处理装置,包括壳体，所述壳体顶部设有屠宰台，所述除毛装置包括电机、转轴、第一齿轮、第二齿轮、支杆和倒钩毛刺，利用倾斜的屠宰台使冲洗的血水能够流入装置内，利用水泵能够实现水循环，对屠宰台上的牲畜进行冲洗，利用电机带动转轴转，通过转轴使第一齿轮转动，从而使第二齿轮也转动，第二齿轮会带动支杆自转，不仅能够使除毛装置转动，也能使支杆带动倒钩毛刺自转，除毛效率会更高，整个除毛架利用滚轮和挡板实现移动，从而可以很方便的取出除毛装置，对其进行清洗和毛发回收，在过滤网上放置混凝沉淀物，可以通过更换混凝沉淀物对污水进行过滤，净化，从而去除污水中的大部分有机废渣。
权利要求书

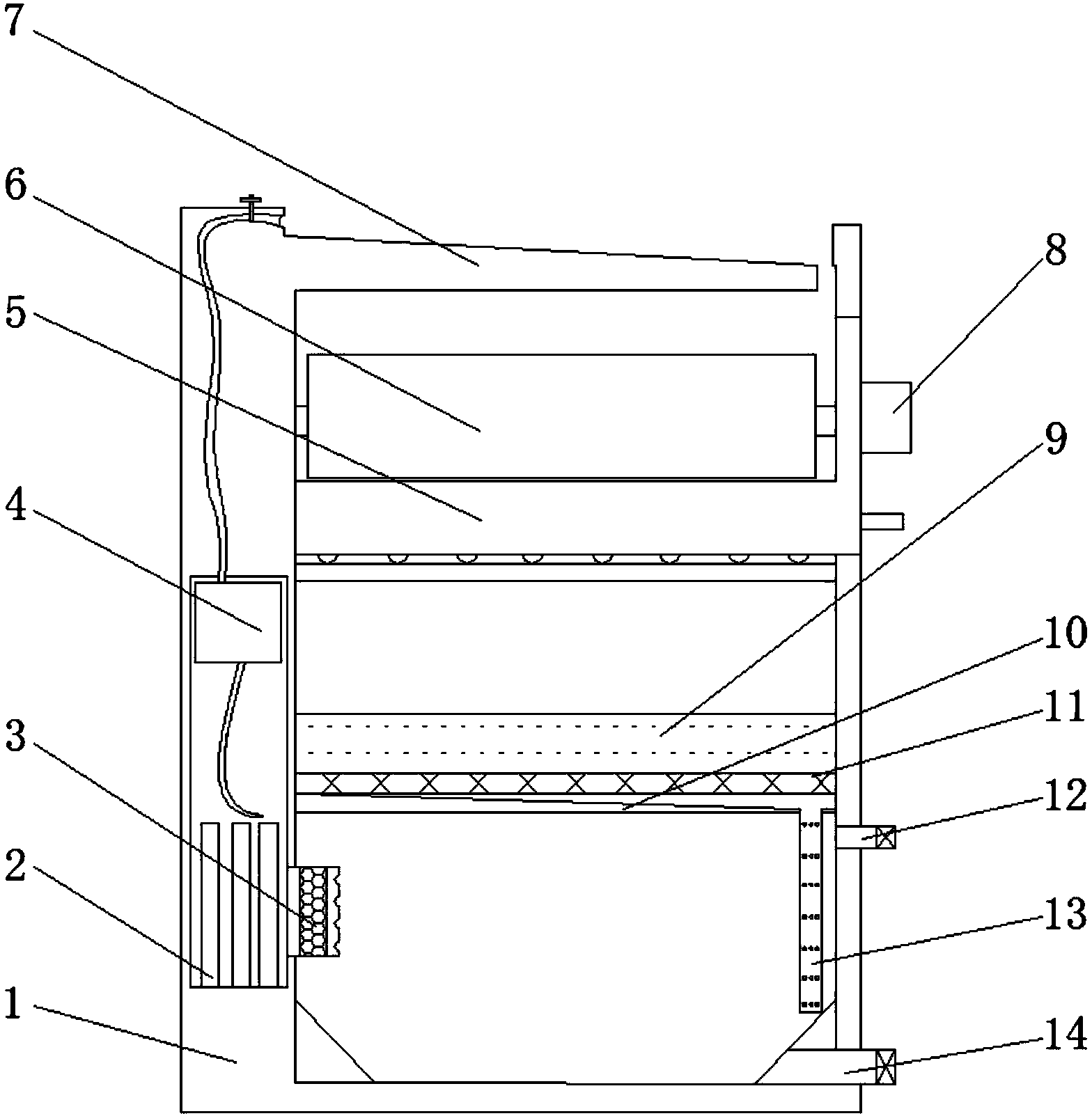

1.一种屠宰场用污水处理装置，包括壳体(1)，其特征在于，所述壳体(1)顶部设有屠宰台(7)，所述屠宰台(7)的底部设有除毛架(5)，所述除毛架(5)上安装有除毛装置(6)，所述除毛装置(6)包括电机(8)、转轴(18)、第一齿轮(17)、第二齿轮(16)、支杆(15)和倒钩毛刺(19)，除毛架(5)的底部设有过滤网(11)，所述过滤网(11)上设有混凝沉淀物(9)，过滤网(11)的底部设有导流板(10)，所述导流板(10)的一端安装有缓流管(13)，壳体(1)的内侧设有活性炭层(3)，所述活性炭层(3)的一端延伸至壳体(1)的一侧，壳体(1)的一侧设有紫外线灯管(2)，壳体(1)的另一侧设有排油管(12)，所述排油管(12)的底部设有排渣管(14)。
2.根据权利要求1所述的一种屠宰场用污水处理装置，其特征在于，所述屠宰台(7)的一端设有出水口，所述出水口内接有出水软管，所述出水软管上安装有阀门开关，所述阀门开关延伸至壳体(1)的顶端，屠宰台(7)的另一端设有开口。
3.根据权利要求1所述的一种屠宰场用污水处理装置，其特征在于，所述壳体(1)的一侧安装有电机(8)，所述电机(8)的输出端连接有转轴(18)，所述转轴(18)的一端延伸至壳体(1)的内部，且转轴(18)的外侧套设有第一齿轮(17)，所述第一齿轮(17)的四周均设有第二齿轮(16)，所述第二齿轮(16)的内部设有支杆(15)，所述支杆(15)外侧固定有倒钩毛刺(19)。
4.根据权利要求1或3所述的一种屠宰场用污水处理装置，其特征在于，所述第一齿轮(17)的外侧设有轮齿，所述第二齿轮(16)的外侧设有齿槽，所述轮齿与齿槽啮合。
5.根据权利要求1所述的一种屠宰场用污水处理装置，其特征在于，所述除毛架(5)的底部两侧设有挡板，所述挡板上设有滚轮，所述滚轮的顶部与除毛架(5)接触。
6.根据权利要求1所述的一种屠宰场用污水处理装置，其特征在于,所述壳体(1)的一侧设有水泵(4)，所述水泵(4)的顶部安装有出水软管，水泵(4)的底部安装有抽水软管，所述抽水软管延伸至紫外线灯管(2)的顶部。
说明书
一种屠宰场用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种屠宰场用污水处理装置。
背景技术
屠宰过程中将产生一定量的废水,废水主要来自屠宰后清洗、解体冲洗、内脏清洗和地面冲洗以及牲畜粪便废水等废水。废水中含有大量的有机物质，主要成分有：动物粪便、血液、动物内脏杂物、畜毛、碎皮肉和油脂等有机物，属于高浓度有机废水。废水呈褐红色，具有较强的腥臭味，由于屠宰的数量很多，导致水的大量浪费，使得成本大大的提高。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种屠宰场用污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种屠宰场用污水处理装置，包括壳体，所述壳体顶部设有屠宰台，所述屠宰台的底部设有除毛架，所述除毛架上安装有除毛装置，所述除毛装置包括电机、转轴、第一齿轮、第二齿轮、支杆和倒钩毛刺，除毛架的底部设有过滤网，所述过滤网上设有混凝沉淀物，过滤网的底部设有导流板，所述导流板的一端安装有缓流管，壳体的内侧设有活性炭层，所述活性炭层的一端延伸至壳体的一侧，壳体的一侧设有紫外线灯管，壳体的另一侧设有排油管，所述排油管的底部设有排渣管。
优选的，所述屠宰台的一端设有出水口，所述出水口内接有出水软管，所述出水软管上安装有阀门开关，所述阀门开关延伸至壳体的顶端，屠宰台的另一端设有开口。
优选的，所述壳体的一侧安装有电机，所述电机的输出端连接有转轴，所述转轴的一端延伸至壳体的内部，且转轴的外侧套设有第一齿轮，所述第一齿轮的四周均设有第二齿轮，所述第二齿轮的内部设有支杆，所述支杆外侧固定有倒钩毛刺。
优选的，所述第一齿轮的外侧设有轮齿，所述第二齿轮的外侧设有齿槽，所述轮齿与齿槽啮合。
优选的，所述除毛架的底部两侧设有挡板，所述挡板上设有滚轮，所述滚轮的顶部与除毛架接触。
优选的，所述壳体的一侧设有水泵，所述水泵的顶部安装有出水软管，水泵的底部安装有抽水软管，所述抽水软管延伸至紫外线灯管的顶部。
本实用新型的有益效果是：
1、利用倾斜的屠宰台使冲洗的血水能够流入装置内，利用水泵能够实现水循环，对屠宰台上的牲畜进行冲洗。
2、利用电机带动转轴转，通过转轴使第一齿轮转动，从而使第二齿轮也转动，第二齿轮会带动支杆自转，不仅能够使除毛装置转动，也能使支杆带动倒钩毛刺自转，除毛效率会更高，整个除毛架利用滚轮和挡板实现移动，从而可以很方便的取出除毛装置，对其进行清洗和毛发回收。
3、在过滤网上放置混凝沉淀物，可以通过更换混凝沉淀物对污水进行过滤，净化，从而去除污水中的大部分有机废渣。
4、通过导流板和缓流管，使净化后的废水进入装置底部，通过静置使油渍浮在水面，通过排油管排除，少量废渣则沉淀在装置底部，而相对干净的污水则通过活性炭层过滤除臭，再通过壳体内部的紫外线灯管对其进行杀菌，最后抽入水泵中。
5、当污水循环利用到一定次数后，再通过排渣管排出处理，这样可以节省大量的水，且通过各种过滤后减少污水对环境的污染。
