申请日2018.01.12
公开(公告)日2018.10.30
IPC分类号C02F9/08
摘要
本实用新型公开了一种处理效果好的污水处理设备，包括箱体，所述箱体内腔左侧的顶部连通有进液管，所述箱体内腔右侧的底部连通有出液管，所述箱体内腔顶部的右侧连通有下药管，所述箱体内腔两侧的中心处均固定连接有灭菌灯，所述箱体内腔顶部的中心处开设有活动孔。本实用新型通过设置搅拌框、过水孔、传动轴、支撑板、弹簧、电机、定位框、滑槽、活动孔、第一固定块、电动伸缩杆、第二固定块和连接杆的配合使用，可对污水进行上下和左右搅拌，这样污水处理设备的处理效果更好，解决了污水处理设备在使用时，因污水处理设备不能对污水进行上下和左右搅拌，从而导致污水处理设备出现处理效果较差的问题。
权利要求书

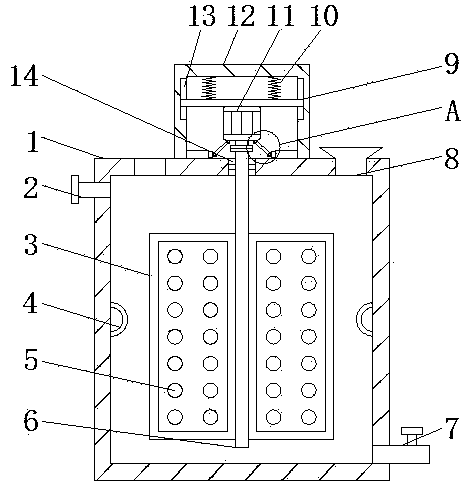

1.一种处理效果好的污水处理设备，包括箱体(1)，其特征在于：所述箱体(1)内腔左侧的顶部连通有进液管(2)，所述箱体(1)内腔右侧的底部连通有出液管(7)，所述箱体(1)内腔顶部的右侧连通有下药管(8)，所述箱体(1)内腔两侧的中心处均固定连接有灭菌灯(4)，所述箱体(1)内腔顶部的中心处开设有活动孔(14)，所述箱体(1)顶部的中心处固定连接有定位框(12);
所述定位框(12)内腔两侧的顶部均开设有滑槽(13)，所述箱体(1)内腔顶部的两侧均固定连接有弹簧(10)，所述弹簧(10)的底部固定连接有支撑板(9)，所述支撑板(9)的两侧均延伸至滑槽(13)的内腔，所述支撑板(9)底部的中心处固定连接有电机(11)，所述电机(11)底部的两侧均固定连接有第一固定块(15)，所述第一固定块(15)的表面贯穿设置有第一活动轴，第一活动轴的表面套设有连接杆(18)，所述定位框(12)内腔两侧的底部均固定连接有电动伸缩杆(16)，所述电动伸缩杆(16)的内侧固定连接有第二固定块(17)，所述第二固定块(17)的表面贯穿设置有第二活动轴，所述连接杆(18)远离第一固定块(15)的一端套设在第二活动轴表面，所述电机(11)转轴的底部通过联轴器固定连接有传动轴(6)，所述传动轴(6)的底部贯穿活动孔(14)并延伸至箱体(1)内腔的底部，所述传动轴(6)的两侧均固定连接有搅拌框(3)，所述搅拌框(3)的正表面贯穿开设有过水孔(5)。
2.根据权利要求1所述的一种处理效果好的污水处理设备，其特征在于：所述进液管(2)的左侧固定连接有快速接头，所述出液管(7)的顶部设置有阀门。
3.根据权利要求1所述的一种处理效果好的污水处理设备，其特征在于：所述灭菌灯(4)的表面套设有防护罩，防护罩的外侧与箱体(1)的内壁为固定连接。
4.根据权利要求1所述的一种处理效果好的污水处理设备，其特征在于：所述活动孔(14)内腔两侧的中心处均固定连接有滑杆，滑杆的内侧与传动轴(6)的表面为滑动接触。
5.根据权利要求1所述的一种处理效果好的污水处理设备，其特征在于：所述箱体(1)内腔顶部的左侧开设有散气孔，所述支撑板(9)的两侧与滑槽(13)的内腔为滑动接触。
说明书
一种处理效果好的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种处理效果好的污水处理设备。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在对污水处理的过程中，会使用到污水处理设备，但现有的污水处理设备在使用时，只能对污水进行上下或左右搅拌，不能使污水设备同时进行上下和左右搅拌，从而导致污水处理设备出现处理效果较差的问题，给污水处理设备的使用带来不便。
实用新型内容
本实用新型的目的在于提供一种处理效果好的污水处理设备，具备对污水进行上下和左右搅拌的优点，解决了污水处理设备出现处理效果较差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种处理效果好的污水处理设备，包括箱体，所述箱体内腔左侧的顶部连通有进液管，所述箱体内腔右侧的底部连通有出液管，所述箱体内腔顶部的右侧连通有下药管，所述箱体内腔两侧的中心处均固定连接有灭菌灯，所述箱体内腔顶部的中心处开设有活动孔，所述箱体顶部的中心处固定连接有定位框;
所述定位框内腔两侧的顶部均开设有滑槽，所述箱体内腔顶部的两侧均固定连接有弹簧，所述弹簧的底部固定连接有支撑板，所述支撑板的两侧均延伸至滑槽的内腔，所述支撑板底部的中心处固定连接有电机，所述电机底部的两侧均固定连接有第一固定块，所述第一固定块的表面贯穿设置有第一活动轴，第一活动轴的表面套设有连接杆，所述定位框内腔两侧的底部均固定连接有电动伸缩杆，所述电动伸缩杆的内侧固定连接有第二固定块，所述第二固定块的表面贯穿设置有第二活动轴，所述连接杆远离第一固定块的一端套设在第二活动轴表面，所述电机转轴的底部通过联轴器固定连接有传动轴，所述传动轴的底部贯穿活动孔并延伸至箱体内腔的底部，所述传动轴的两侧均固定连接有搅拌框，所述搅拌框的正表面贯穿开设有过水孔。
优选的，所述进液管的左侧固定连接有快速接头，所述出液管的顶部设置有阀门。
优选的，所述灭菌灯的表面套设有防护罩，防护罩的外侧与箱体的内壁为固定连接。
优选的，所述活动孔内腔两侧的中心处均固定连接有滑杆，滑杆的内侧与传动轴的表面为滑动接触。
优选的，所述箱体内腔顶部的左侧开设有散气孔，所述支撑板的两侧与滑槽的内腔为滑动接触。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置搅拌框、过水孔、传动轴、支撑板、弹簧、电机、定位框、滑槽、活动孔、第一固定块、电动伸缩杆、第二固定块和连接杆的配合使用，可对污水进行上下和左右搅拌，这样污水处理设备的处理效果更好，解决了污水处理设备在使用时，因污水处理设备不能对污水进行上下和左右搅拌，从而导致污水处理设备出现处理效果较差的问题，大大提高了污水处理设备的处理效果，适合推广使用。
2、本实用新型通过灭菌灯，可对污水内的细菌进行有效灭杀，提高了污水处理设备的处理效果，通过防护罩，可对灭菌灯进行有效保护，延长了灭菌灯的使用寿命，通过下药管，方便药物放入箱体内，对箱体内的污水进行混合处理，通过滑杆，可对传动轴起到导向的作用，提高了传动轴旋转的平稳性，通过散气孔，可对污水处理过程中产生的废气进行有效排出，避免箱体内出现气压较大的状况。
