申请日2018.01.12
公开(公告)日2018.10.19
IPC分类号C02F9/02; B01D29/72
摘要
本实用新型公开了一种家庭污水生态净化装置，包括装置主体，装置主体位中空箱体结构，且一侧上方设置有进水口，装置主体远离进水口的一侧下方开设有出水口，装置主体的内腔中两组侧壁上开设有两组卡槽，卡槽一组设在进水口的下方，另一组设在出水口的上方，且两组卡槽中卡接有过滤板，进水口的下方设置有固体残渣收集箱，固体残渣收集箱靠近装置主体的一侧设置有开口，固体残渣收集箱中设置有沥水板，固体残渣收集箱的下方设置有漏水孔，且漏水口处卡接有连接件，连接件呈圆柱形管状结构，且固体残渣收集箱通过连接件卡接有通水管，本实用新型本实用新型设计新颖，结构简单，能够有效的对生活污水进行处理，且造价低，适合家庭使用。
权利要求书

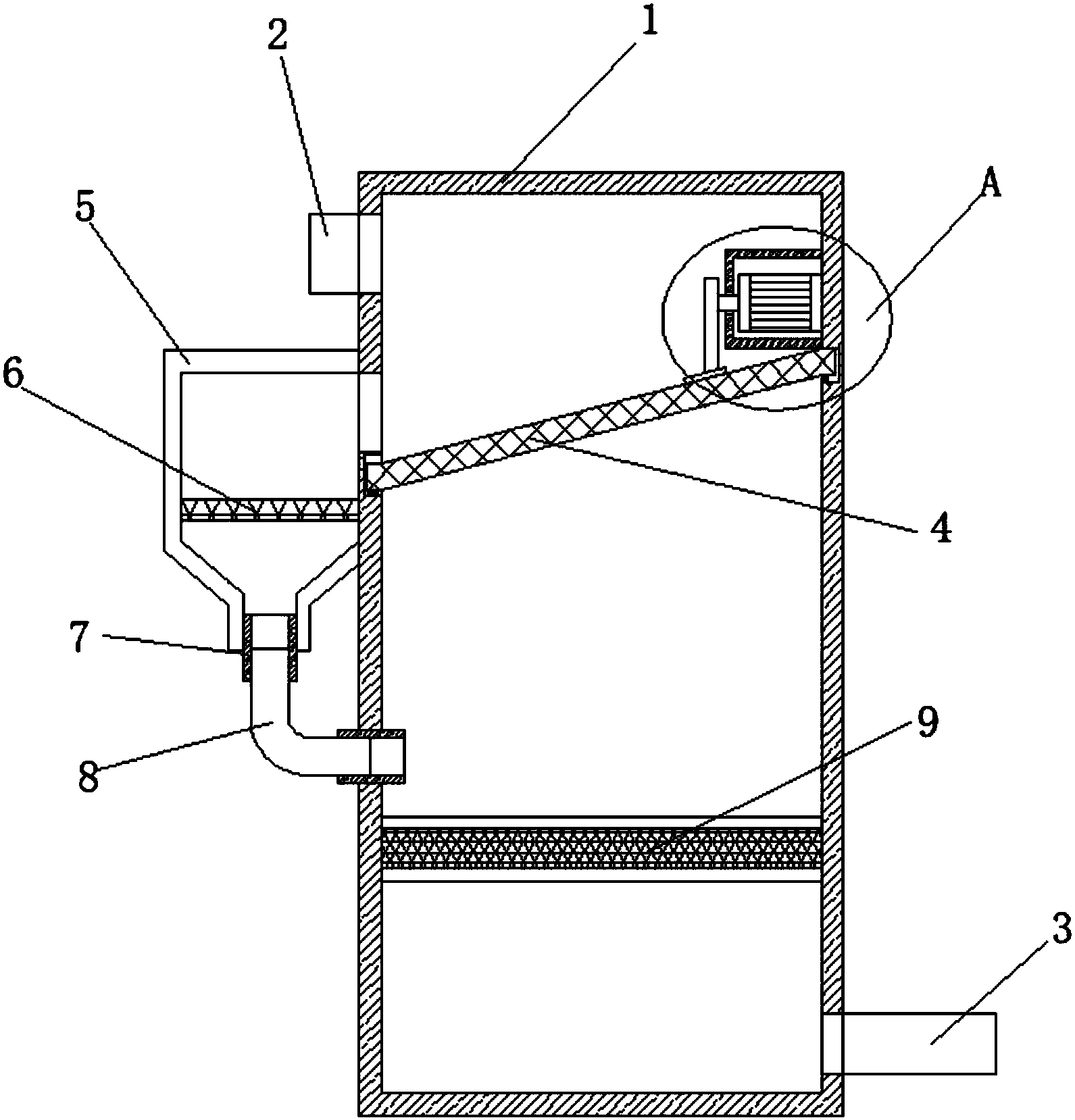

1.一种家庭污水生态净化装置，包括装置主体(1)，其特征在于，所述装置主体(1)位中空箱体结构，且一侧上方设置有进水口(2)，所述装置主体(1)远离进水口(2)的一侧下方开设有出水口(3)，所述装置主体(1)的内腔中两组侧壁上开设有两组卡槽(10)，所述卡槽(10)一组设置在进水口(2)的下方，另一组设置在出水口(3)的上方，且两组所述卡槽(10)中卡接有过滤板(4)，所述进水口(2)的下方设置有固体残渣收集箱(5)，所述固体残渣收集箱(5)靠近装置主体(1)的一侧设置有开口，所述固体残渣收集箱(5)通过开口于装置主体(1)连通，所述固体残渣收集箱(5)中设置有沥水板(6)，所述固体残渣收集箱(5)的下方设置有漏水孔，且漏水口处卡接有连接件(7)，所述连接件(7)呈圆柱形管状结构，且所述固体残渣收集箱(5)通过连接件(7)卡接有通水管(8)，所述通水管(8)远离连接件(7)的一端与装置主体(1)连通，所述过滤板(4)的下方设置有吸附板(9)，所述装置主体(1)的一侧内壁上安装有驱动电机(13)，所述驱动电机(13)设置在过滤板(4)的上方，所述驱动电机(13)的输出轴上安装有偏心轮(14)。
2.根据权利要求1所述的一种家庭污水生态净化装置，其特征在于，出水口(3)上方的卡槽(10)比进水口(2)下方的卡槽(10)距装置主体(1)底板的距离大，两组距离装置主体(1)底板距离不等的卡槽(10)使过滤板(4)倾斜设置。
3.根据权利要求1所述的一种家庭污水生态净化装置，其特征在于，所述过滤板(4)上安装有敲击块(12)，所述敲击块(12)设置在偏心轮(14)的下方。
4.根据权利要求1所述的一种家庭污水生态净化装置，其特征在于，所述卡槽(10)的槽底中均设置有连接弹簧(11)，且所述连接弹簧(11)远离卡槽(10)槽底的一端连接有卡板(15)，所述卡板(15)设置在过滤板(4)的下方。
5.根据权利要求1所述的一种家庭污水生态净化装置，其特征在于，所述装置主体(1)与通水管(8)之间通过连接件(7)连接，所述连接件(7)与固体残渣收集箱(5)、装置主体(1)均采用过盈连接，所述连接件(7)与通水管(8)之间采用过盈连接。
说明书
一种家庭污水生态净化装置
技术领域
本实用新型涉及污水净化装置技术领域，尤其涉及一种家庭污水生态净化装置。
背景技术
污水净化：为使污水达到排水某一水体或再次使用的水质要求对其进行处理的过程。
生活污水在处理时，大多数家庭都是直接将污水从管道直接倒入下水道，污水中的固体长期积累会造成管道堵塞，且污水中的油渍冷却凝固之后同样会造成下水管道堵塞，使得下水不畅通，给使用者的生活带来了麻烦，且传统污水净化装置造价较高，无法满足家庭使用的需求，为此我们设计出一种新型家庭污水生态净化装置来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种家庭污水生态净化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种家庭污水生态净化装置，包括装置主体，所述装置主体位中空箱体结构，且一侧上方设置有进水口，所述装置主体远离进水口的一侧下方开设有出水口，所述装置主体的内腔中两组侧壁上开设有两组卡槽，所述卡槽一组设置在进水口的下方，另一组设置在出水口的上方，且两组所述卡槽中卡接有过滤板，所述进水口的下方设置有固体残渣收集箱，所述固体残渣收集箱靠近装置主体的一侧设置有开口，所述固体残渣收集箱通过开口于装置主体连通，所述固体残渣收集箱中设置有沥水板，所述固体残渣收集箱的下方设置有漏水孔，且漏水口处卡接有连接件，所述连接件呈圆柱形管状结构，且所述固体残渣收集箱通过连接件卡接有通水管，所述通水管远离连接件的一端与装置主体连通，所述过滤板的下方设置有吸附板，所述装置主体的一侧内壁上安装有驱动电机，所述驱动电机设置在过滤板的上方，所述驱动电机的输出轴上安装有偏心轮。
优选的，所述出水口上方的卡槽比进水口下方的卡槽距装置主体底板的距离大，两组距离装置主体底板距离不等的卡槽使过滤板倾斜设置。
优选的，所述过滤板上安装有敲击块，所述敲击块设置在偏心轮的下方。
优选的，所述卡槽的槽底中均设置有连接弹簧，且所述连接弹簧远离卡槽槽底的一端连接有卡板，所述卡板设置在过滤板的下方。
优选的，所述装置主体与通水管之间通过连接件连接，所述连接件与固体残渣收集箱、装置主体均采用过盈连接，所述连接件与通水管之间采用过盈连接。
与现有技术相比，本实用新型的有益效果是：本实用新型中，生活污水通过进水口进入装置主体内，污水在装置主体内经过过滤板过滤，固体残渣留在过滤板上，驱动电机转动带动偏心轮击打敲击块，带动过滤板抖动，使固体残渣落入固体残渣收集箱中，便于清洁，通过吸附板吸附污水中的油渍和细小颗粒，净化污水，本实用新型设计新颖，结构简单，能够有效的对生活污水进行处理，且造价低，适合家庭使用。
