申请日2018.01.12
公开(公告)日2018.11.13
IPC分类号C02F1/02
摘要
本实用新型公开了一种医疗污水处理用调节池，包括防护罩体、第一保温层、固定槽、调节池主体、控制器、旋转轴和凹槽，所述防护罩体内底部设置有蓄电池组，且防护罩体的下方安装有液压缸，所述液压缸的上方设置有液压杆，所述固定槽开设在防护罩体的左右两侧体壁上方，所述调节池主体固定在托板上，所述控制器安装在调节池主体的右侧体壁上，且控制器的上方设置有温度传感器，所述旋转轴设置在调节池主体的左右两侧，且旋转轴的外侧活动连接有固定板，所述凹槽开设在旋转轴的下方，该种医疗污水处理用调节池，加热丝、控制器和温度传感器之间为电连接，可以实现自动对调节池内的温度进行监控，并及时进行升温。
权利要求书

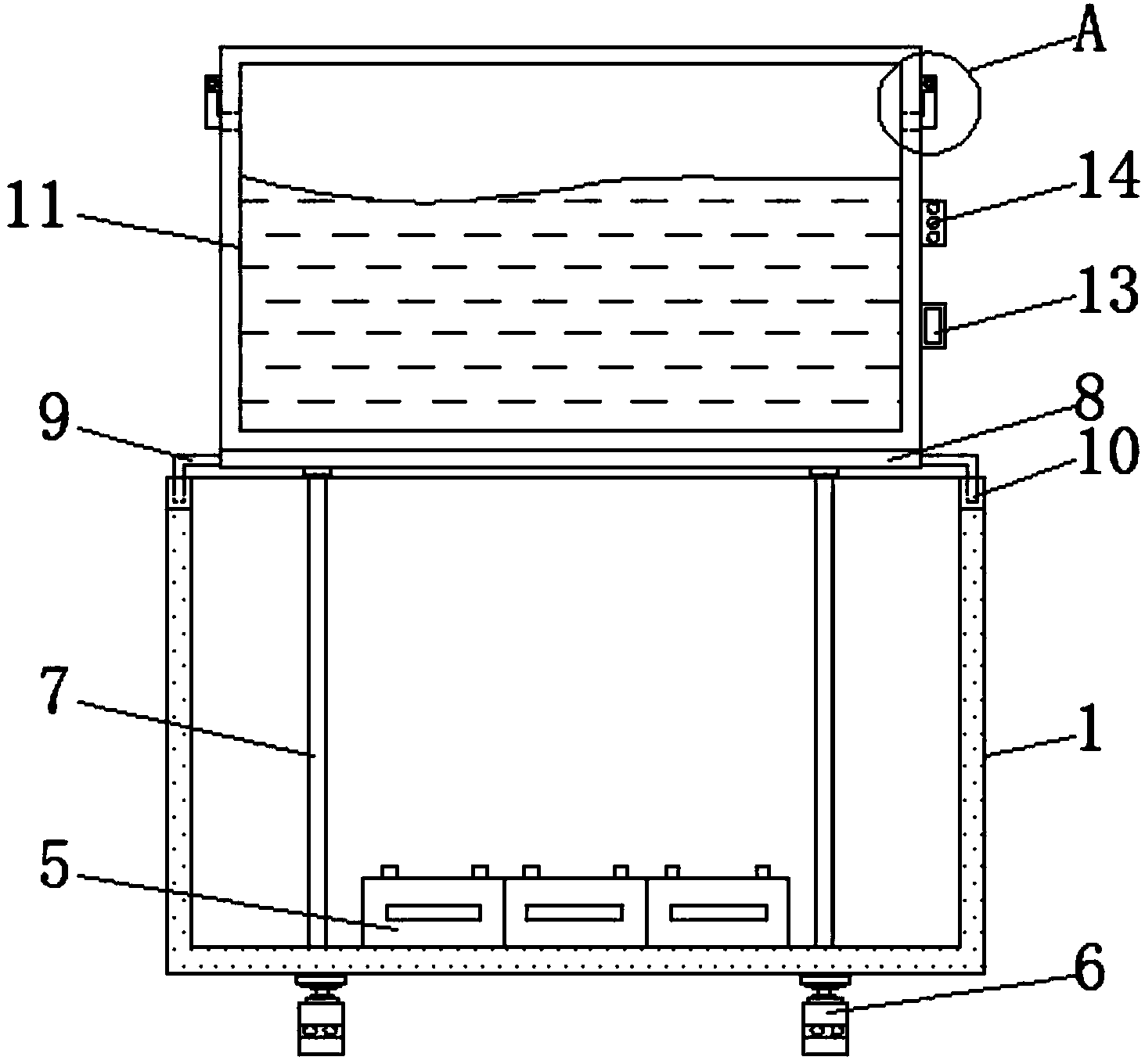

1.一种医疗污水处理用调节池，包括防护罩体(1)、第一保温层(2)、固定槽(10)、调节池主体(11)、控制器(13)、旋转轴(15)和凹槽(17)，其特征在于：所述防护罩体(1)内底部设置有蓄电池组(5)，且防护罩体(1)的下方安装有液压缸(6)，所述液压缸(6)的上方设置有液压杆(7)，且液压杆(7)的末端固定有托板(8)，同时托板(8)的左右两侧设置有卡板(9)，所述固定槽(10)开设在防护罩体(1)的左右两侧体壁上方，所述调节池主体(11)固定在托板(8)上，且调节池主体(11)的体壁内安装有加热丝(12)，所述控制器(13)安装在调节池主体(11)的右侧体壁上，且控制器(13)的上方设置有温度传感器(14)，所述旋转轴(15)设置在调节池主体(11)的左右两侧，且旋转轴(15)的外侧活动连接有固定板(16)，所述凹槽(17)开设在旋转轴(15)的下方。
2.根据权利要求1所述的一种医疗污水处理用调节池，其特征在于：所述第一保温层(2)设置在防护罩体(1)的体壁内，且第一保温层(2)的外侧依次设置有第二保温层(3)和防水层(4)。
3.根据权利要求1所述的一种医疗污水处理用调节池，其特征在于：所述液压缸(6)和液压杆(7)构成伸缩结构，且其一共设置有两组。
4.根据权利要求1所述的一种医疗污水处理用调节池，其特征在于：所述卡板(9)一共设置有两个，且卡板(9)与托板(8)两侧之间为活动连接，并且卡板(9)的末端尺寸与固定槽(10)的尺寸吻合。
5.根据权利要求1所述的一种医疗污水处理用调节池，其特征在于：所述加热丝(12)、控制器(13)和温度传感器(14)之间为电连接，且加热丝(12)设置为“S”形。
6.根据权利要求1所述的一种医疗污水处理用调节池，其特征在于：所述旋转轴(15)和固定板(16)构成旋转结构，且固定板(16)的旋转角度范围为0-90°，并且固定板(16)的末端尺寸与凹槽(17)吻合，同时固定板(16)的末端尺寸与固定槽(10)吻合。
说明书
一种医疗污水处理用调节池
技术领域
本实用新型涉及医疗污水处理相关技术领域，具体为一种医疗污水处理用调节池。
背景技术
在进行医疗污水的处理工序过程中，调节池的使用是重要的处理工序，可以对水质和水量进行调节，同时可以进行PH值以及温度的调节，起到非常重要的用处。
目前的医疗污水处理用调节池不能够依据气候温度的不同对调节池的位置进行调节，另外不能及时的监控调节池的温度变化，无法及时的对调节池内的温度进行调节。针对上述问题，在原有的医疗污水处理用调节池的基础上进行创新改进。
实用新型内容
本实用新型的目的在于提供一种医疗污水处理用调节池，以解决上述背景技术中提出的目前的医疗污水处理用调节池不能够依据气候温度的不同对调节池的位置进行调节，另外不能及时的监控调节池的温度变化，无法及时的对调节池内的温度进行调节的问题。
为实现上述目的，本实用新型提供如下技术方案：一种医疗污水处理用调节池，包括防护罩体、第一保温层、固定槽、调节池主体、控制器、旋转轴和凹槽，所述防护罩体内底部设置有蓄电池组，且防护罩体的下方安装有液压缸，所述液压缸的上方设置有液压杆，且液压杆的末端固定有托板，同时托板的左右两侧设置有卡板，所述固定槽开设在防护罩体的左右两侧体壁上方，所述调节池主体固定在托板上，且调节池主体的体壁内安装有加热丝，所述控制器安装在调节池主体的右侧体壁上，且控制器的上方设置有温度传感器，所述旋转轴设置在调节池主体的左右两侧，且旋转轴的外侧活动连接有固定板，所述凹槽开设在旋转轴的下方。
进一步的，所述第一保温层设置在防护罩体的体壁内，且第一保温层的外侧依次设置有第二保温层和防水层。
进一步的，所述液压缸和液压杆构成伸缩结构，且其一共设置有两组。
进一步的，所述卡板一共设置有两个，且卡板与托板两侧之间为活动连接，并且卡板的末端尺寸与固定槽的尺寸吻合。
进一步的，所述加热丝、控制器和温度传感器之间为电连接，且加热丝设置为“S”形。
进一步的，所述旋转轴和固定板构成旋转结构，且固定板的旋转角度范围为0-90°，并且固定板的末端尺寸与凹槽吻合，同时固定板的末端尺寸与固定槽吻合。
与现有技术相比，本实用新型的有益效果是：该种医疗污水处理用调节池，设置有两组由液压缸和液压杆构成的伸缩结构，可以根据气候温度对调节池主体的位置进行调节，另外在防护罩体内部设置有第一保温层和第二保温层，可以保持调节池主体内部的温度，加热丝、控制器和温度传感器之间为电连接，可以实现自动对调节池内的温度进行监控，并及时进行升温，有效的进行温度的调节。
