申请日2018.01.12
公开(公告)日2018.11.13
IPC分类号C02F1/00
摘要
本实用新型公开了一种医疗污水处理用便于安装清理的格栅，包括第一格栅架、通孔、第二格栅架、螺纹孔和卡槽，所述第一格栅架的内部固定设置有第一连接杆，所述通孔设置在第一连接杆上，所述第二格栅架卡合在第一格栅架的右侧，所述卡槽设置在第一格栅架右端内侧，所述螺纹孔设置在第二格栅架右端内侧，且第二格栅架的右端前后方设置有滑动槽，所述卡杆的外侧通过伸缩弹簧连接有胶套，且卡杆的始端上方固定有移动块，所述开口开设在第二格栅架右端顶部，该种医疗污水处理用便于安装清理的格栅，设置有第一格栅架和第二格栅架，且其之间通过卡杆卡在卡槽内固定在一起，安装方便，当需要对其清理时，便于将两个格栅架分开，从而能够方便清理。
权利要求书

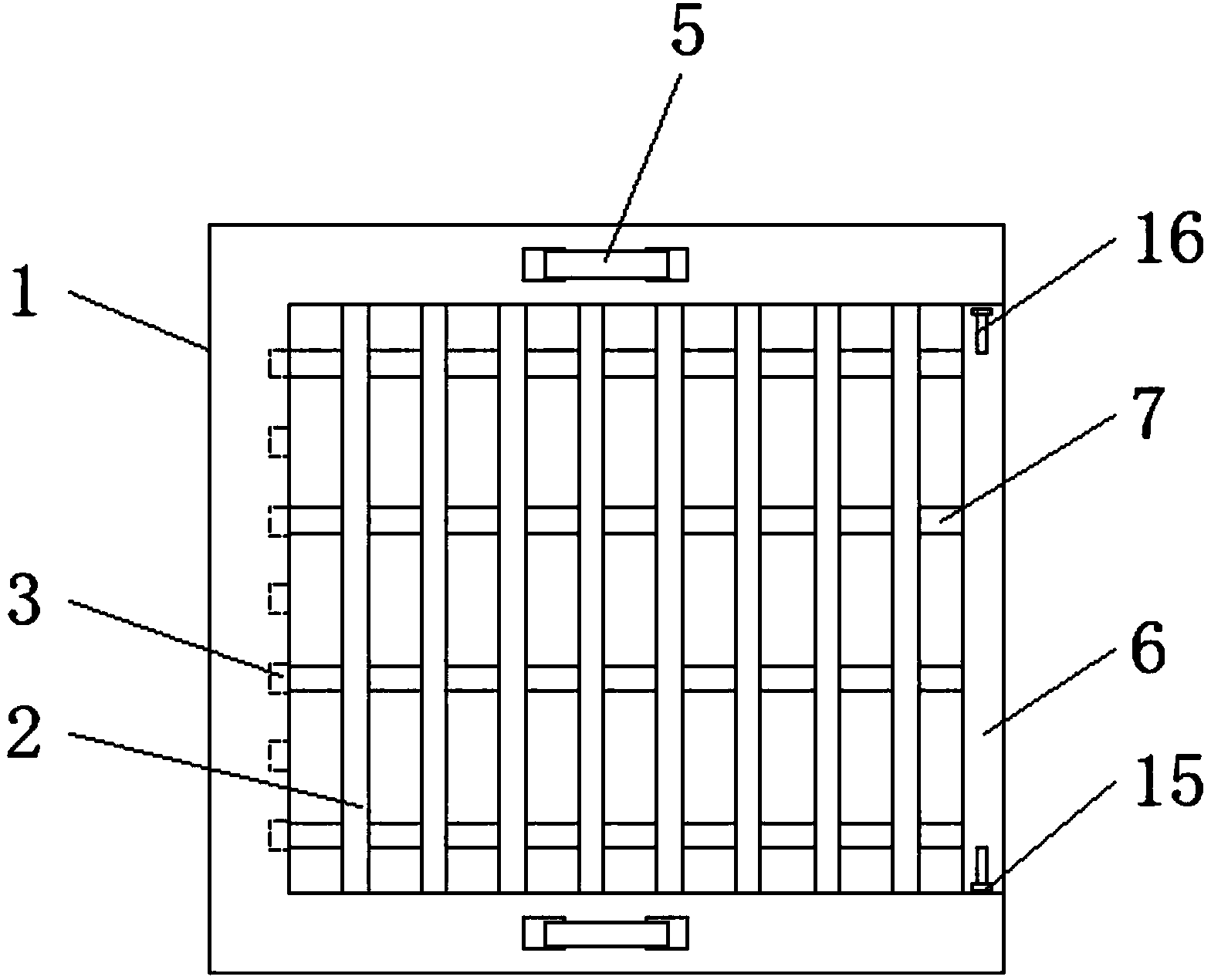

1.一种医疗污水处理用便于安装清理的格栅，包括第一格栅架(1)、通孔(4)、第二格栅架(6)、螺纹孔(8)和卡槽(10)，其特征在于：所述第一格栅架(1)的内部固定设置有第一连接杆(2)，且第一格栅架(1)的左端内侧开设有凹槽(3)，同时第一格栅架(1)顶端安装有把手(5)，所述通孔(4)设置在第一连接杆(2)上，所述第二格栅架(6)卡合在第一格栅架(1)的右侧，且第二格栅架(6)内部设置有第二连接杆(7)，同时第二连接杆(7)的始端设置有螺纹(9)，所述卡槽(10)设置在第一格栅架(1)右端内侧，所述螺纹孔(8)设置在第二格栅架(6)右端内侧，且第二格栅架(6)的右端前后方设置有滑动槽(11)，同时滑动槽(11)内设置有卡杆(12)，所述卡杆(12)的外侧通过伸缩弹簧(13)连接有胶套(14)，且卡杆(12)的始端上方固定有移动块(15)，同时移动块(15)穿过开口(16)，所述开口(16)开设在第二格栅架(6)右端顶部。
2.根据权利要求1所述的一种医疗污水处理用便于安装清理的格栅，其特征在于：所述第一连接杆(2)等间距的固定在第一格栅架(1)内部，且第一连接杆(2)上等间距的设置有通孔(4)，并且通孔(4)设置有七个。
3.根据权利要求1所述的一种医疗污水处理用便于安装清理的格栅，其特征在于：所述凹槽(3)、通孔(4)和螺纹孔(8)的个数均一致，且其相互对应设置。
4.根据权利要求1所述的一种医疗污水处理用便于安装清理的格栅，其特征在于：所述第二格栅架(6)和第二连接杆(7)之间为拆卸安装结构。
5.根据权利要求1所述的一种医疗污水处理用便于安装清理的格栅，其特征在于：所述卡槽(10)和滑动槽(11)的直径一致，且其圆心在同一直线上。
6.根据权利要求1所述的一种医疗污水处理用便于安装清理的格栅，其特征在于：所述卡杆(12)、伸缩弹簧(13)和胶套(14)一共设置有两组，且其关于第二格栅架(6)的中轴线对称设置。
说明书
一种医疗污水处理用便于安装清理的格栅
技术领域
本实用新型涉及医疗污水处理相关技术领域，具体为一种医疗污水处理用便于安装清理的格栅。
背景技术
随着社会的不断发展，医疗也在不断进步，在医疗过程中，会产生很多污水，需要对污水进行处理，首先就需要经过格栅进行初步的漂浮物的去除。
目前使用的格栅有很多类型，但大多的格栅不便进行清理，安装起来也较为麻烦，另外不能调节格栅的格子大小，难以满足使用需求。针对上述问题，在原有的医疗污水处理用格栅的基础上进行创新改进。
实用新型内容
本实用新型的目的在于提供一种医疗污水处理用便于安装清理的格栅，以解决上述背景技术中提出的大多的格栅不便进行清理，安装起来也较为麻烦，另外不能调节格栅的格子大小，难以满足使用需求的问题。
为实现上述目的，本实用新型提供如下技术方案：一种医疗污水处理用便于安装清理的格栅，包括第一格栅架、通孔、第二格栅架、螺纹孔和卡槽，所述第一格栅架的内部固定设置有第一连接杆，且第一格栅架的左端内侧开设有凹槽，同时第一格栅架顶端安装有把手，所述通孔设置在第一连接杆上，所述第二格栅架卡合在第一格栅架的右侧，且第二格栅架内部设置有第二连接杆，同时第二连接杆的始端设置有螺纹，所述卡槽设置在第一格栅架右端内侧，所述螺纹孔设置在第二格栅架右端内侧，且第二格栅架的右端前后方设置有滑动槽，同时滑动槽内设置有卡杆，所述卡杆的外侧通过伸缩弹簧连接有胶套，且卡杆的始端上方固定有移动块，同时移动块穿过开口，所述开口开设在第二格栅架右端顶部。
进一步的，所述第一连接杆等间距的固定在第一格栅架内部，且第一连接杆上等间距的设置有通孔，并且通孔设置有七个。
进一步的，所述凹槽、通孔和螺纹孔的个数均一致，且其相互对应设置。
进一步的，所述第二格栅架和第二连接杆之间为拆卸安装结构。
进一步的，所述卡槽和滑动槽的直径一致，且其圆心在同一直线上。
进一步的，所述卡杆、伸缩弹簧和胶套一共设置有两组，且其关于第二格栅架的中轴线对称设置。
与现有技术相比，本实用新型的有益效果是：该种医疗污水处理用便于安装清理的格栅，设置有第一格栅架和第二格栅架，且其之间通过卡杆卡在卡槽内固定在一起，安装方便，当需要对其清理时，便于将两个格栅架分开，从而能够方便清理，另外第二格栅架与第二连接杆之间为拆卸安装结构，可以增减第二连接杆的个数，从而可以调节格栅的格子尺寸，更能满足使用需求，使用方便。
