申请日2018.01.12
公开(公告)日2019.02.01
IPC分类号C02F9/04
摘要
本实用新型公开了一种循环式工业污水处理设备，其结构包括观察窗、进水口、筒身、接触氧化一室、竖支架、接触氧化二室、过滤器、沉淀过滤室、排污口、消毒室、出水口，所述筒身底部分别连接六根竖支架，所述筒身顶部上固定连接观察窗。本实用新型一种循环式工业污水处理设备，设有过滤器，当水流从筒身内流入到过滤器主体内，接着使用吸附层吸附污水中的有害杂质，且吸附后的杂质会顺着排污口向外排出，然后在利用过滤层精确过滤污水的品质，使得污水能过滤得较为干净，最后在把过滤后的污水从出口排出到消毒室内进行消毒，污水成为干净的水流顺着出水口排入到河流中，从而有效的确保了河流不会受到污染。
权利要求书

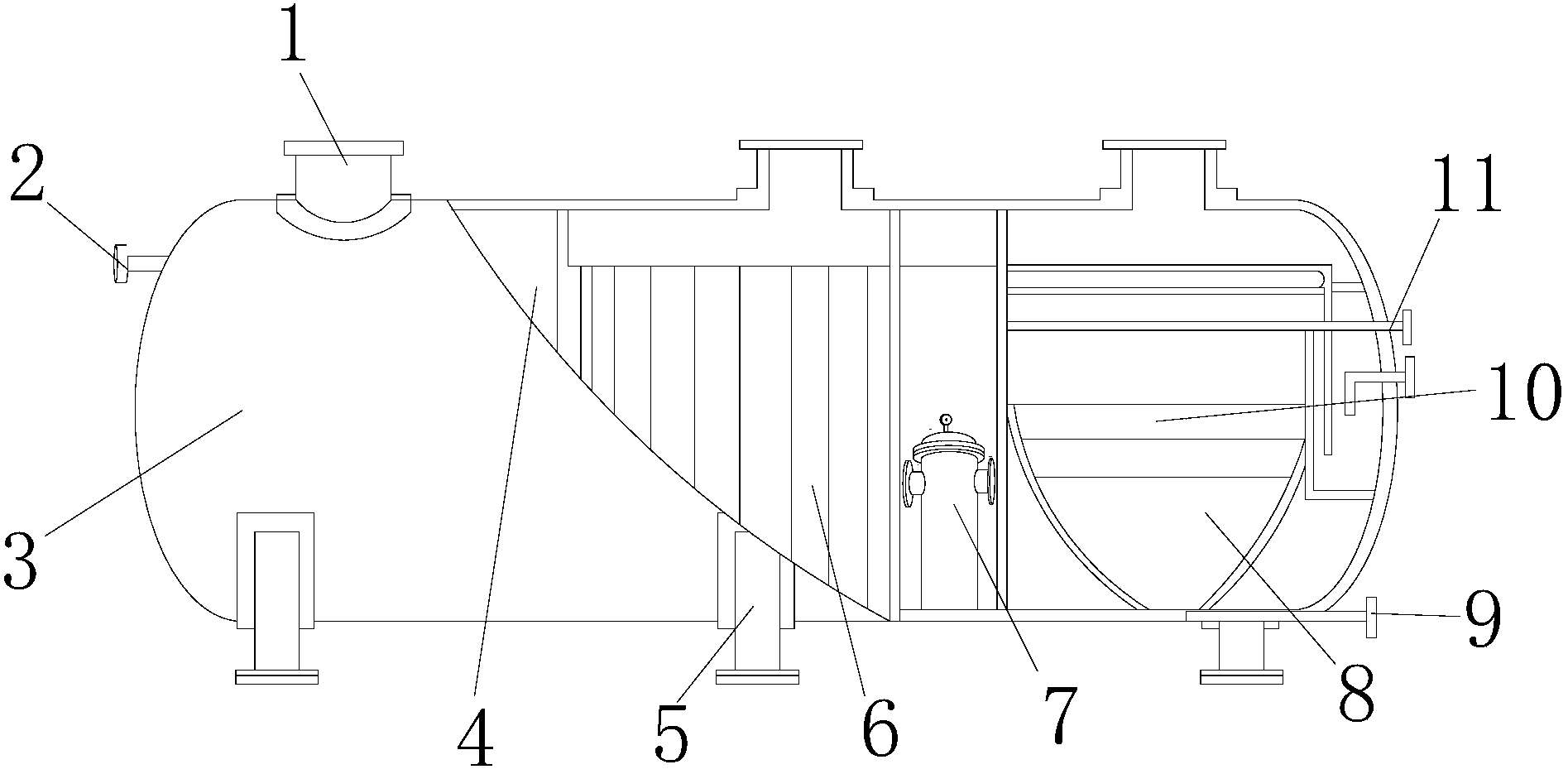

1.一种循环式工业污水处理设备，其结构包括观察窗(1)、进水口(2)、筒身(3)、接触氧化一室(4)、竖支架(5)、接触氧化二室(6)、过滤器(7)、沉淀过滤室(8)、排污口(9)、消毒室(10)、出水口(11)，所述筒身(3)底部分别连接六根竖支架(5)，所述筒身(3)顶部上固定连接观察窗(1)，其特征在于：
所述筒身(3)左端贯穿连接中空圆柱体进水口(2)，所述筒身(3)内部固定连接接触氧化一室(4)，所述接触氧化一室(4)右端贯穿连接接触氧化二室(6)，所述接触氧化二室(6)通过筒身(3)连接过滤器(7)，所述筒身(3)内部固定连接沉淀过滤室(8)，所述沉淀过滤室(8)顶部贯穿连接消毒室(10)，所述筒身(3)右端贯穿连接中空圆柱体出水口(11);
所述过滤器(7)由过滤器主体(701)、进口(702)、防护罩(703)、定时器(704)、顶盖(705)、出口(706)、电机(707)、吸附层(708)、过滤层(709)、反冲洗器(710)组成，所述过滤器主体(701)左端贯穿连接中空圆柱体进口(702)，所述过滤器主体(701)顶部外环焊接防护罩(703)，所述过滤器主体(701)顶部截面焊接顶盖(705)底部截面，所述过滤器主体(701)右端贯穿连接中空圆柱体出口(706)，所述过滤器主体(701)前表面中央固定连接电机(707)，所述吸附层(708)两端分别连接过滤器主体(701)内侧，所述过滤层(709)两端分别连接过滤器主体(701)内侧，所述过滤器主体(701)内部固定连接反冲洗器(710)。
2.根据权利要求1所述的一种循环式工业污水处理设备，其特征在于：所述竖支架(5)共设有六根且等边大小一致。
3.根据权利要求1所述的一种循环式工业污水处理设备，其特征在于：所述进水口(2)通过筒身(3)连接接触氧化一室(4)。
4.根据权利要求1所述的一种循环式工业污水处理设备，其特征在于：所述过滤器(7)底部中央贯穿连接排污口(9)。
5.根据权利要求1所述的一种循环式工业污水处理设备，其特征在于：所述过滤器(7)通过沉淀过滤室(8)连接消毒室(10)。
6.根据权利要求1所述的一种循环式工业污水处理设备，其特征在于：所述中空圆柱体出水口(11)的半径为5cm。
说明书
一种循环式工业污水处理设备
技术领域
本实用新型是一种循环式工业污水处理设备，属于污水处理设领域。
背景技术
工业污水处理设备采用膜生物反应器技术是生物处理技术与膜分离技术相结合的一种新工艺。
现有技术公开了申请号为：CN201520630813.9的一种循环式工业污水处理设备，包括处理设备本体，所述处理设备本体包括循环管、桶体、排污斗、第一过滤网、机架、第二过滤网和进液箱，所述机架上设有桶体，所述桶体与机架固定相连，所述桶体顶部中间位置设有注水口，所述注水口两侧设有进液箱，所述进液箱顶部设有进液箱进口，所述进液箱底部设有进液箱出口，所述桶体内部设有第二过滤网，所述第二过滤网底部设有两组污水进口，所述污水进口底部设有高压驱动装置。本实用新型通过一种循环式工业污水处理设备，能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。但是其不足之处在于无法完全过滤污水中的杂质，且流入河流中，容易导致河流受到污染。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种循环式工业污水处理设备，以解决上述设备无法完全过滤污水中的杂质，且流入河流中，容易导致河流受到污染的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种循环式工业污水处理设备，其结构包括观察窗、进水口、筒身、接触氧化一室、竖支架、接触氧化二室、过滤器、沉淀过滤室、排污口、消毒室、出水口，所述筒身底部分别连接六根竖支架，所述筒身顶部上固定连接观察窗，所述筒身左端贯穿连接中空圆柱体进水口，所述筒身内部固定连接接触氧化一室，所述接触氧化一室右端贯穿连接接触氧化二室，所述接触氧化二室通过筒身连接过滤器，所述筒身内部固定连接沉淀过滤室，所述沉淀过滤室顶部贯穿连接消毒室，所述筒身右端贯穿连接中空圆柱体出水口;所述过滤器由过滤器主体、进口、防护罩、定时器、顶盖、出口、电机、吸附层、过滤层、反冲洗器组成，所述过滤器主体左端贯穿连接中空圆柱体进口，所述过滤器主体顶部外环焊接防护罩，所述过滤器主体顶部截面焊接顶盖底部截面，所述过滤器主体右端贯穿连接中空圆柱体出口，所述过滤器主体前表面中央固定连接电机，所述吸附层两端分别连接过滤器主体内侧，所述过滤层两端分别连接过滤器主体内侧，所述过滤器主体内部固定连接反冲洗器。
进一步地，所述竖支架共设有六根且等边大小一致。
进一步地，所述进水口通过筒身连接接触氧化一室。
进一步地，所述过滤器底部中央贯穿连接排污口。
进一步地，所述过滤器通过沉淀过滤室连接消毒室。
进一步地，所述中空圆柱体出水口的半径为5cm。
进一步地，所述消毒室具有消毒功能。
有益效果
本实用新型一种循环式工业污水处理设备，设有过滤器，当水流从筒身内流入到过滤器主体内，接着使用吸附层吸附污水中的有害杂质，且吸附后的杂质会顺着排污口向外排出，然后在利用过滤层精确过滤污水的品质，使得污水能过滤得较为干净，最后在把过滤后的污水从出口排出到消毒室内进行消毒，污水成为干净的水流顺着出水口排入到河流中，从而有效的确保了河流不会受到污染。
