申请日2017.12.08
公开(公告)日2018.07.31
IPC分类号B01D21/06; B01D21/18; B01D21/24; B01D21/26
摘要
本实用新型公开了一种污水处理沉淀污泥分离系统，包括污水分离池，所述污水分离池包括圆筒形的分离池侧壁和设置于所述分离池侧壁底部的圆锥形的分离池底壁，所述分离池底壁的中心高度低于所述分离池底壁的边缘高度;所述污水分离池中设置有圆盘形的分离转盘，所述分离转盘的顶面和底面均为圆锥形，且所述分离转盘的厚度自边缘向中心逐渐增大，所述分离转盘的中心处固定设置于分离转轴上，所述分离转轴竖直设置于所述污水分离池的轴心处，所述分离转轴的上端连接分离驱动电机，所述分离转盘的底部设置有若干污泥挤压刮板。本实用新型具有较好的污泥分离效果，能够将含水量较多的污泥挤压形成含水量较低的污泥。
权利要求书

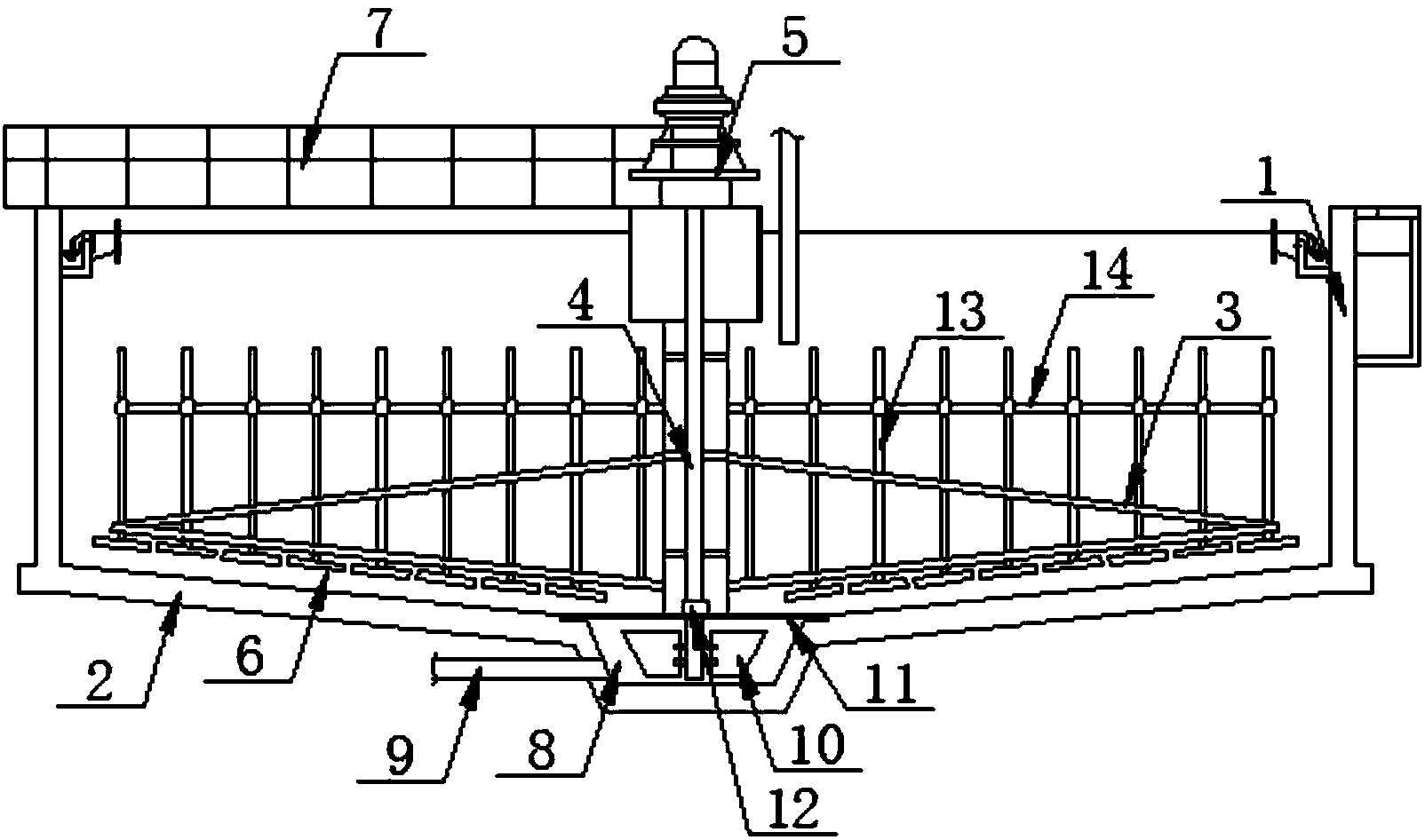

1.一种污水处理沉淀污泥分离系统，其特征在于：包括污水分离池，所述污水分离池包括圆筒形的分离池侧壁(1)和设置于所述分离池侧壁(1)底部的圆锥形的分离池底壁(2)，所述分离池底壁(2)的中心高度低于所述分离池底壁(2)的边缘高度;所述污水分离池中设置有圆盘形的分离转盘(3)，所述分离转盘(3)的顶面和底面均为圆锥形，且所述分离转盘(3)的厚度自边缘向中心逐渐增大，所述分离转盘(3)的中心处固定设置于分离转轴(4)上，所述分离转轴(4)竖直设置于所述污水分离池的轴心处，所述分离转轴(4)的上端连接分离驱动电机(5)，所述分离转盘(3)的底部设置有若干污泥挤压刮板(6)。
2.根据权利要求1所述的一种污水 处理沉淀污泥分离系统，其特征在于：每个所述污泥挤压刮板(6)与过该污泥挤压刮板(6)中心处的所述分离转盘(3)的直径具有45°～60°的夹角;若干所述污泥挤压刮板(6)分为多圈，每圈所述污泥挤压刮板(6)均围绕所述分离转盘(3)的轴线中心对称分布。
3.根据权利要求1所述的一种污水处理沉淀污泥分离系统，其特征在于：所述分离池侧壁(1)的顶部设置有电机安装支架(7)，所述分离驱动电机(5)固定设置于所述电机安装支架(7)上;所述分离池底壁(2)的中心处设置有排泥圆筒凹槽(8)，所述排泥圆筒凹槽(8)处设置有排污泥管道(9)，所述分离转轴(4)的下端设置有排泥扇叶(10)，所述排泥扇叶(10)位于所述排泥圆筒凹槽(8)处。
4.根据权利要求3所述的一种污水处理沉淀污泥分离系统，其特征在于：所述排泥圆筒凹槽(8)的上端设置有转轴支架(11)，所述转轴支架(11)上设置有防水轴承(12)，所述分离转轴(4)设置于所述防水轴承(12)中。
5.根据权利要求1所述的一种污水处理沉淀污泥分离系统，其特征在于：所述分离转盘(3)的顶面上设置有若干搅拌立柱(13)，若干所述搅拌立柱(13)通过径向固定柱(14)连接固定，所述径向固定柱(14)沿所述分离转盘(3)的径向设置。
说明书
一种污水处理沉淀污泥分离系统
技术领域
本实用新型涉及一种污水处理技术领域，特别是一种污水处理沉淀污泥分离系统。
背景技术
污水处理过程中的第一道工序即为沉降，即通过向水中添加絮凝剂和沉降剂，使水中的固体颗粒物聚集后沉降到水底，再由底部的管路将沉降的污泥排放到污泥池中，通过挤压分离和离心分离使污泥中的水分进一步减少，以便于将污泥运输至指定处理位置。常规的污泥挤压分离装置对于污泥的分离效果不佳，排出的污泥含水量依然较高，因此不仅增加了离心分离作业的能耗，而且增加了污泥的运输能耗和成本。
发明内容
为了克服现有技术的不足，本实用新型提供了一种污水处理沉淀污泥分离系统，具有较好的污泥分离效果，能够将含水量较多的污泥挤压形成含水量较低的污泥。
本实用新型解决其技术问题所采用的技术方案是：
一种污水处理沉淀污泥分离系统，包括污水分离池，所述污水分离池包括圆筒形的分离池侧壁和设置于所述分离池侧壁底部的圆锥形的分离池底壁，所述分离池底壁的中心高度低于所述分离池底壁的边缘高度;所述污水分离池中设置有圆盘形的分离转盘，所述分离转盘的顶面和底面均为圆锥形，且所述分离转盘的厚度自边缘向中心逐渐增大，所述分离转盘的中心处固定设置于分离转轴上，所述分离转轴竖直设置于所述污水分离池的轴心处，所述分离转轴的上端连接分离驱动电机，所述分离转盘的底部设置有若干污泥挤压刮板。
作为上述技术方案的进一步改进，每个所述污泥挤压刮板与过该污泥挤压刮板中心处的所述分离转盘的直径具有45°～60°的夹角;若干所述污泥挤压刮板分为多圈，每圈所述污泥挤压刮板均围绕所述分离转盘的轴线中心对称分布。
作为上述技术方案的进一步改进，所述分离池侧壁的顶部设置有电机安装支架，所述分离驱动电机固定设置于所述电机安装支架上;所述分离池底壁的中心处设置有排泥圆筒凹槽，所述排泥圆筒凹槽处设置有排污泥管道，所述分离转轴的下端设置有排泥扇叶，所述排泥扇叶位于所述排泥圆筒凹槽处。
作为上述技术方案的进一步改进，所述排泥圆筒凹槽的上端设置有转轴支架，所述转轴支架上设置有防水轴承，所述分离转轴设置于所述防水轴承中。
作为上述技术方案的进一步改进，所述分离转盘的顶面上设置有若干搅拌立柱，若干所述搅拌立柱通过径向固定柱连接固定，所述径向固定柱沿所述分离转盘的径向设置。
与现有技术相比较，本实用新型的有益效果是：
本实用新型所提供的一种污水处理沉淀污泥分离系统，通过设置圆锥形的分离池底壁、顶面和底面均为圆锥形的分离转盘、位于分离转盘底部的污泥挤压刮板，从而使分离系统具有较好的污泥分离效果，能够将含水量较多的污泥挤压形成含水量较低的污泥。
