申请日2018.01.11
公开(公告)日2018.11.20
IPC分类号B01F7/04; B01F13/08
摘要
本实用新型公开了一种水处理试剂用混合装置，涉及水处理技术领域。该水处理试剂用混合装置，包括底座，所述底座的顶部固定连接有装置本体，所述装置本体的左侧固定连接有控制器，所述装置本体包括装置外壳，所述装置外壳的右侧固定连接有电机箱，所述电机箱的内腔固定连接有电机，所述电机的输出轴通过联轴器固定连接有转动轴，所述转动轴的右端贯穿装置外壳并延伸至装置外壳的右侧，所述装置外壳的右侧固定连接有线圈环，且线圈环套设于转动轴的表面。该水处理试剂用混合装置，通过装置本体的改良，加强了混合装置的混合效率，缩短了混合装置的持续工作时间，从而避免了由于电机持续转动时间过长而导致的电机损坏。
权利要求书

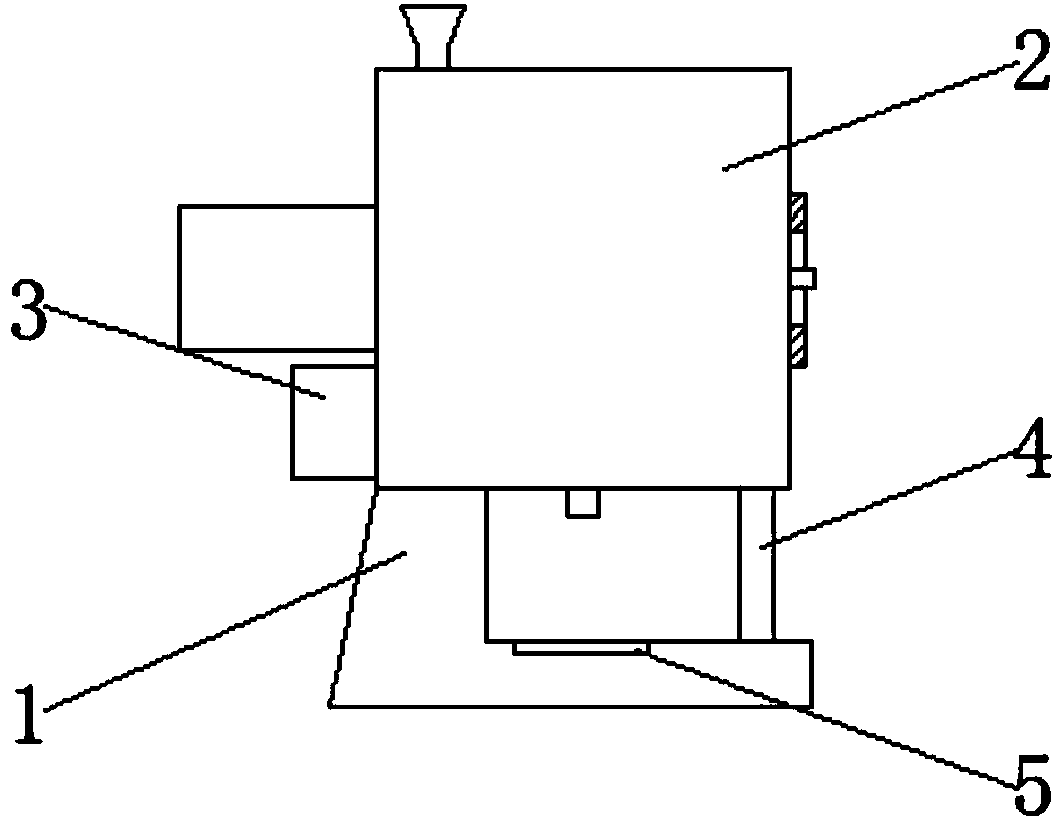

1.一种水处理试剂用混合装置，包括底座(1)，其特征在于：所述底座(1)的顶部固定连接有装置本体(2)，所述装置本体(2)的左侧固定连接有控制器(3);
所述装置本体(2)包括装置外壳(206)，所述装置外壳(206)的右侧固定连接有电机箱(201)，所述电机箱(201)的内腔固定连接有电机(202)，所述电机(202)的输出轴通过联轴器固定连接有转动轴(209)，所述转动轴(209)的右端贯穿装置外壳(206)并延伸至装置外壳(206)的右侧，所述装置外壳(206)的右侧固定连接有线圈环(208)，且线圈环(208)套设于转动轴(209)的表面，所述转动轴(209)的表面且位于装置外壳(206)的内腔套设有线圈块(205)，所述线圈块(205)的顶部和底部均通过转轴活动连接有混合网板(213)，所述转动轴(209)的表面且位于线圈块(205)的两侧均套设有混合杆(207)，所述线圈块(205)的表面通过受力弹簧(204)与混合杆(207)的表面固定连接，且受力弹簧(204)环绕设置于转动轴(209)的表面，所述装置外壳(206)顶部的左侧贯穿设置有入料漏斗(203)，所述装置外壳(206)的底部贯穿设置有电控阀门(212)，所述控制器(3)分别与电机(202)、线圈块(205)、线圈环(208)和电控阀门(212)电性连接。
2.根据权利要求1所述的一种水处理试剂用混合装置，其特征在于：所述底座(1)顶部的右侧固定连接有支撑杆(4)，所述支撑杆(4)的顶端与装置本体(2)的底部固定连接。
3.根据权利要求1所述的一种水处理试剂用混合装置，其特征在于：所述底座(1)上开设有与电控阀门(212)配合设置的限位槽(5)。
4.根据权利要求1所述的一种水处理试剂用混合装置，其特征在于：所述混合杆(207)靠近装置外壳(206)内壁的一侧镶嵌有金属球(210)，且金属球(210)与装置外壳(206)的内壁接触。
5.根据权利要求1所述的一种水处理试剂用混合装置，其特征在于：所述混合杆(207)远离装置外壳(206)内壁的一侧固定连接有搅拌杆(211)。
说明书
一种水处理试剂用混合装置
技术领域
本实用新型涉及水处理技术领域，具体为一种水处理试剂用混合装置。
背景技术
中国是一个干旱缺水严重的国家，占全球水资源的百分之六，仅次于巴西、俄罗斯和加拿大，居世界第四位，但人均只有两千两百立方米，仅为世界平均水平的四分之一、美国的五分之一，在世界上名列一百二十一位，是全球十三个人均水资源最贫乏的国家之一，为了减少水资源的污染，对废水的处理尤为重要，废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，废水处理过程中，需要使用水处理试剂，水处理试剂在生产过程中，需要使用混合装置将不同的化学试剂混合。
传统的混合装置，混合效率不高，延长了混合装置的持续工作时间，从而容易出现由于电机持续转动时间过长而导致的电机损坏，缩短了混合装置的使用寿命，增加成本的同时降低了工作效率，给使用者的使用带来不便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种水处理试剂用混合装置，解决了混合装置混合效率不高的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种水处理试剂用混合装置，包括底座，所述底座的顶部固定连接有装置本体，所述装置本体的左侧固定连接有控制器。
所述装置本体包括装置外壳，所述装置外壳的右侧固定连接有电机箱，所述电机箱的内腔固定连接有电机，所述电机的输出轴通过联轴器固定连接有转动轴，所述转动轴的右端贯穿装置外壳并延伸至装置外壳的右侧，所述装置外壳的右侧固定连接有线圈环，且线圈环套设于转动轴的表面，所述转动轴的表面且位于装置外壳的内腔套设有线圈块，所述线圈块的顶部和底部均通过转轴活动连接有混合网板，所述转动轴的表面且位于线圈块的两侧均套设有混合杆，所述线圈块的表面通过受力弹簧与混合杆的表面固定连接，且受力弹簧环绕设置于转动轴的表面，所述装置外壳顶部的左侧贯穿设置有入料漏斗，所述装置外壳的底部贯穿设置有电控阀门，所述控制器分别与电机、线圈块、线圈环和电控阀门电性连接。
优选的，所述底座顶部的右侧固定连接有支撑杆，所述支撑杆的顶端与装置本体的底部固定连接。
优选的，所述底座上开设有与电控阀门配合设置的限位槽。
优选的，所述混合杆靠近装置外壳内壁的一侧镶嵌有金属球，且金属球与装置外壳的内壁接触。
优选的，所述混合杆远离装置外壳内壁的一侧固定连接有搅拌杆。
(三)有益效果
本实用新型提供了一种水处理试剂用混合装置。具备以下有益效果：该水处理试剂用混合装置，通过装置本体的改良，加强了混合装置的混合效率，缩短了混合装置的持续工作时间，从而避免了由于电机持续转动时间过长而导致的电机损坏，延长了混合装置的使用寿命，降低成本的同时提高了工作效率，方便了使用者的使用。
