申请日2018.01.10
公开(公告)日2018.06.22
IPC分类号H04W4/38; H04L29/08; C02F11/12
摘要
本发明实施例提出一种干化机远程监测装置、系统、方法及污泥低温干化机，涉及污泥低温干化机技术领域。该装置包括微处理器、信号调理电路、无线通信模块及传感器组，无线通信模块、信号调理电路与微处理器电连接，传感器组与信号调理电路电连接;传感器组用于实时采集污泥低温干化机的模拟监测数据，将模拟监测数据输出至信号调理电路;信号调理电路用于对模拟监测数据进行模数转换以得到数字监测数据;微处理器用于从信号调理电路获取数字监测数据，控制无线通信模块将数字监测数据发送到服务器，服务器根据数字监测数据对污泥低温干化机进行故障分析，提高了远程监测污泥低温干化机的准确性和及时性，能够有效节省工作量，降低人力成本。
权利要求书

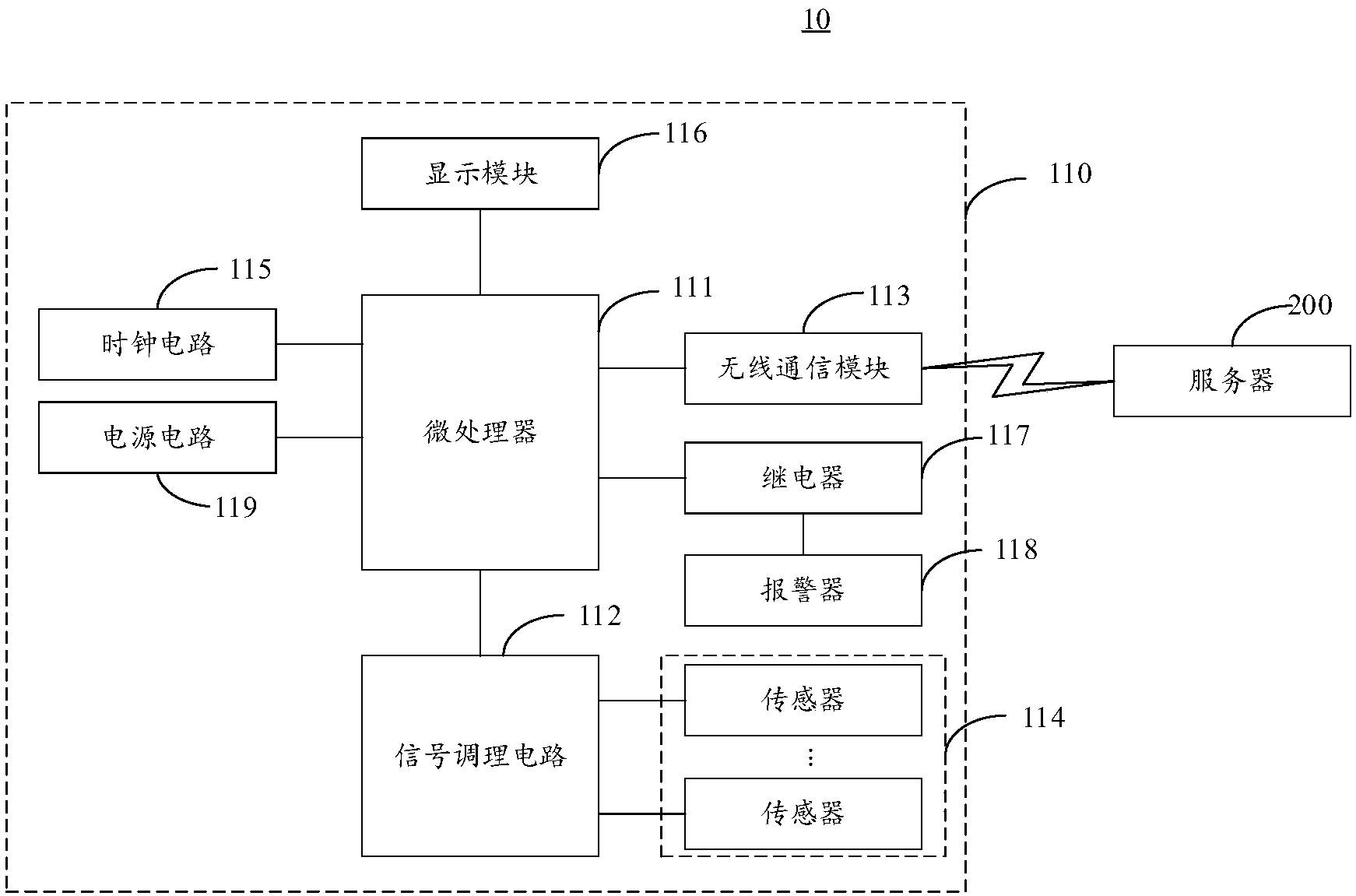

1.一种干化机远程监测装置，应用于污泥低温干化机，所述污泥低温干化机与一服务器无线通信连接，其特征在于，所述干化机远程监测装置包括：微处理器、信号调理电路、无线通信模块以及传感器组，所述无线通信模块与所述信号调理电路均与所述微处理器电连接，所述传感器组与所述信号调理电路电连接;
所述传感器组包括至少一个传感器，用于实时采集所述污泥低温干化机的模拟监测数据，并将所述模拟监测数据输出至所述信号调理电路;
所述信号调理电路用于对所述模拟监测数据进行模数转换以得到数字监测数据;
所述微处理器用于从所述信号调理电路获取所述数字监测数据，并控制所述无线通信模块将所述数字监测数据发送到所述服务器，以便所述服务器根据所述数字监测数据对所述污泥低温干化机进行故障分析。
2.如权利要求1所述的干化机远程监测装置，其特征在于，所述信号调理电路包括信号放大电路、滤波电路及模数转换电路，所述信号放大电路、滤波电路及所述模数转换电路依次电连接，所述信号放大电路与所述传感器组电连接，所述模数转换电路与所述微处理器电连接;
所述信号放大电路用于对所述模拟监测数据进行放大处理;
所述滤波电路用于对经放大的所述模拟监测数据进行滤波处理;
所述模数转换电路用于对经滤波的所述模拟监测数据进行模数转换，得到所述数字监测数据。
3.如权利要求1所述的干化机远程监测装置，其特征在于，所述干化机远程监测装置还包括时钟电路，所述时钟电路与所述微处理器电连接，所述时钟电路用于向所述微处理器提供时钟信号;
所述微处理器用于根据所述时钟信号确定所述数字监测数据的采集频率，并根据所述采集频率从所述信号调理电路获取所述数字监测数据。
4.如权利要求1所述的干化机远程监测装置，其特征在于，所述干化机远程监测装置还包括显示模块，所述显示模块与所述微处理器电连接;
所述微处理器还用于根据所述数字监测数据判断所述污泥低温干化机是否发生故障，当判断所述污泥低温干化机发生故障时，控制所述显示模块显示对应的故障信息。
5.如权利要求1所述的干化机远程监测装置，其特征在于，所述干化机远程监测装置还包括继电器及报警器，所述继电器与所述微处理器、所述报警器均电连接;
所述微处理器还用于根据所述数字监测数据判断所述污泥低温干化机是否发生故障，当判断所述污泥低温干化机发生故障时，控制所述继电器闭合，以使所述报警器发出报警信息。
6.一种干化机远程监测系统，其特征在于，所述干化机远程监测系统包括服务器以及如权利要求1-5任一项所述的干化机远程监测装置，所述干化机远程监测装置通过所述无线通信模块与所述服务器通信连接;
所述服务器用于根据所述数字监测数据对所述污泥低温干化机进行故障分析，当判断所述污泥低温干化机发生故障时，根据所述数字监测数据对应的传感器确定所述污泥低温干化机的故障源。
7.如权利要求6所述的干化机远程监测系统，其特征在于，所述服务器用于判断所述数字监测数据是否在预设的阈值范围内，当所述数字监测数据未在所述预设的阈值范围内时，确定所述污泥低温干化机发生故障。
8.一种干化机远程监测方法，其特征在于，应用于相互通信连接的干化机远程监测装置及服务器，所述干化机远程监测装置设置于一污泥低温干化机内，所述干化机远程监测装置包括：微处理器、信号调理电路、无线通信模块以及传感器组，所述无线通信模块与所述信号调理电路均与所述微处理器电连接，所述传感器组与所述信号调理电路电连接;所述干化机远程监测方法包括：
所述传感器组实时采集所述污泥低温干化机的模拟监测数据，并将所述模拟监测数据输出至所述信号调理电路;
所述信号调理电路对所述模拟监测数据进行模数转换以得到数字监测数据;
所述微处理器从所述信号调理电路获取所述数字监测数据，并控制所述无线通信模块将所述数字监测数据发送到所述服务器;
所述服务器根据所述数字监测数据对所述污泥低温干化机进行故障分析，当判断所述污泥低温干化机发生故障时，根据所述数字监测数据对应的传感器确定所述污泥低温干化机的故障源。
9.如权利要求8所述的干化机远程监测方法，其特征在于，所述信号调理电路包括信号放大电路、滤波电路及模数转换电路，所述信号放大电路、滤波电路及所述模数转换电路依次电连接，所述信号放大电路与所述传感器组电连接，所述模数转换电路与所述微处理器电连接;
所述信号调理电路对所述模拟监测数据进行模数转换以得到数字监测数据，包括：
所述信号放大电路对所述模拟监测数据进行放大处理;
所述滤波电路对经放大的所述模拟监测数据进行滤波处理;
所述模数转换电路对经滤波的所述模拟监测数据进行模数转换，得到所述数字监测数据。
10.一种污泥低温干化机，与一服务器无线通信连接，其特征在于，所述污泥低温干化机包括如权利要求1-5任一项所述的干化机远程监测装置。
说明书
干化机远程监测装置、系统、方法及污泥低温干化机
技术领域
本发明涉及污泥低温干化机技术领域，具体而言，涉及一种干化机远程监测装置、系统、方法及污泥低温干化机。
背景技术
污泥低温干化机，也称污泥烘干机，是专用于节能环保的污泥烘干处理的设备。由于污泥低温干化机的安装环境较为恶劣，设备庞大导致检测人员检修操作耗时费力，目前大部分污泥低温干化机需要长期驻扎工作人员对污泥低温干化机进行定期检修，不仅工作量较大，而且人力成本较高。
发明内容
本发明的目的在于提供一种干化机远程监测装置、系统、方法及污泥低温干化机，以实现污泥低温干化机的远程实时监测。
为了实现上述目的，本发明实施例采用的技术方案如下：
第一方面，本发明实施例提出一种干化机远程监测装置，应用于污泥低温干化机，所述污泥低温干化机与一服务器无线通信连接，所述干化机远程监测装置包括：微处理器、信号调理电路、无线通信模块以及传感器组，所述无线通信模块与所述信号调理电路均与所述微处理器电连接，所述传感器组与所述信号调理电路电连接;所述传感器组包括至少一个传感器，用于实时采集所述污泥低温干化机的模拟监测数据，并将所述模拟监测数据输出至所述信号调理电路;所述信号调理电路用于对所述模拟监测数据进行模数转换以得到数字监测数据;所述微处理器用于从所述信号调理电路获取所述数字监测数据，并控制所述无线通信模块将所述数字监测数据发送到所述服务器，以便所述服务器根据所述数字监测数据对所述污泥低温干化机进行故障分析。
第二方面，本发明实施例还提出一种干化机远程监测系统，所述干化机远程监测系统包括服务器以及干化机远程监测装置，所述干化机远程监测装置包括：微处理器、信号调理电路、无线通信模块以及传感器组，所述无线通信模块与所述信号调理电路均与所述微处理器电连接，所述传感器组与所述信号调理电路电连接，所述干化机远程监测装置通过所述无线通信模块与所述服务器通信连接。所述传感器组包括至少一个传感器，用于实时采集所述污泥低温干化机的模拟监测数据，并将所述模拟监测数据输出至所述信号调理电路;所述信号调理电路用于对所述模拟监测数据进行模数转换以得到数字监测数据;所述微处理器用于从所述信号调理电路获取所述数字监测数据，并控制所述无线通信模块将所述数字监测数据发送到所述服务器，所述服务器用于根据所述数字监测数据对所述污泥低温干化机进行故障分析，当判断所述污泥低温干化机发生故障时，根据所述数字监测数据对应的传感器确定所述污泥低温干化机的故障源。
第三方面，本发明实施例还提出一种干化机远程监测方法，应用于相互通信连接的干化机远程监测装置及服务器，所述干化机远程监测装置设置于一污泥低温干化机内，所述干化机远程监测装置包括：微处理器、信号调理电路、无线通信模块以及传感器组，所述无线通信模块与所述信号调理电路均与所述微处理器电连接，所述传感器组与所述信号调理电路电连接;所述干化机远程监测方法包括：所述传感器组实时采集所述污泥低温干化机的模拟监测数据，并将所述模拟监测数据输出至所述信号调理电路;所述信号调理电路对所述模拟监测数据进行模数转换以得到数字监测数据;所述微处理器从所述信号调理电路获取所述数字监测数据，并控制所述无线通信模块将所述数字监测数据发送到所述服务器;所述服务器根据所述数字监测数据对所述污泥低温干化机进行故障分析，当判断所述污泥低温干化机发生故障时，根据所述数字监测数据对应的传感器确定所述污泥低温干化机的故障源。
第四方面，本发明实施例还提出一种污泥低温干化机，与一服务器无线通信连接，所述污泥低温干化机包括干化机远程监测装置，所述干化机远程监测装置包括：微处理器、信号调理电路、无线通信模块以及传感器组，所述无线通信模块与所述信号调理电路均与所述微处理器电连接，所述传感器组与所述信号调理电路电连接;所述传感器组包括至少一个传感器，用于实时采集所述污泥低温干化机的模拟监测数据，并将所述模拟监测数据输出至所述信号调理电路;所述信号调理电路用于对所述模拟监测数据进行模数转换以得到数字监测数据;所述微处理器用于从所述信号调理电路获取所述数字监测数据，并控制所述无线通信模块将所述数字监测数据发送到所述服务器，以便所述服务器根据所述数字监测数据对所述污泥低温干化机进行故障分析。
相对现有技术，本发明实施例具有以下有益效果：本发明实施例提供的干化机远程监测装置、系统、方法及污泥低温干化机，该装置包括：微处理器、信号调理电路、无线通信模块以及传感器组，所述无线通信模块与所述信号调理电路均与所述微处理器电连接，所述传感器组与所述信号调理电路电连接;所述传感器组包括至少一个传感器，用于实时采集所述污泥低温干化机的模拟监测数据，并将所述模拟监测数据输出至所述信号调理电路;所述信号调理电路用于对所述模拟监测数据进行模数转换以得到数字监测数据;所述微处理器用于从所述信号调理电路获取所述数字监测数据，并控制所述无线通信模块将所述数字监测数据发送到所述服务器，以便所述服务器根据所述数字监测数据对所述污泥低温干化机进行故障分析。在本申请中，通过传感器组能够对污泥低温干化机的各项指标进行在线监测，并将监测数据通过无线通信模块发送到服务器进行故障分析，提高了数据监控的准确性和及时性，以及数据传输的安全性和可靠性，相比现有技术中工作人员对污泥低温干化机进行定期检修的方式，不仅可以节省工作量，降低人力成本，而且有助于工作人员及时清除故障。
本发明实施例的其他特征和优点将在随后的说明书阐述，并且，部分地从说明书中变得显而易见，或者通过实施本发明实施例了解。本发明的目的和其他优点可通过在所写的说明书、权利要求书、以及附图中所特别指出的结构来实现和获得。
