申请日2018.01.10
公开(公告)日2018.06.22
IPC分类号C02F9/14; C02F101/16
摘要
本发明公开了一种复合吸附的集成式污水处理系统，包括磁分离设备、一号吸附装置、二号吸附装置、曝气系统，所述一号吸附装置和二号吸附装置上均设置污水进口和反冲洗水进口，污水进口与磁分离设备连接，一号吸附装置和二号吸附装置均与曝气系统连接，一号吸附装置和二号吸附装置内均填充复合填料。本发明同时利用了磁絮凝工艺、复合吸附工艺和生物工艺来对污水进行处理，可以有效的降低污水中的SS、COD和氨氮，具有处理能力全面，净化效率高等优点，设备结构紧凑、水力停留时间短，并且具备自动控制系统，可实现持续、稳定运行，是一种新型，高效的集成式污水处理设备。
权利要求书

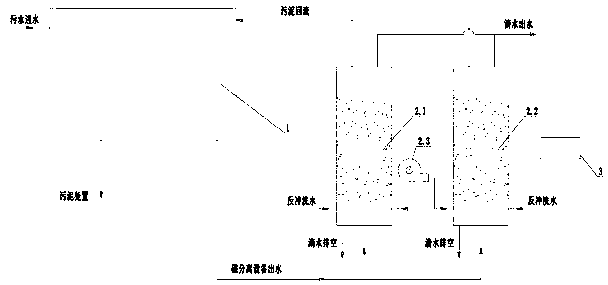

1.一种复合吸附的集成式污水处理系统，包括磁分离设备(1)、一号吸附装置(2.1)、二号吸附装置(2.2)、曝气系统(2.3)，其特征在于：所述一号吸附装置(2.1)和二号吸附装置(2.2)上均设置污水进口和反冲洗水进口，污水进口与磁分离设备(1)连接，一号吸附装置(2.1)和二号吸附装置(2.2)均与曝气系统(2.3)连接，一号吸附装置(2.1)和二号吸附装置(2.2)内均填充复合填料，所述复合填料包括活性炭填料和沸石填料。
2.根据权利要求1所述的一种复合吸附的集成式污水处理系统，其特征在于：一种双复合吸附装置的污水处理系统还包括自控系统(3)，所述自控系统3为PLC控制系统。
3.根据权利要求1或2所述的一种复合吸附的集成式污水处理系统的工艺，其特征在于：包括以下步骤：
S1，污水进入到磁分离设备(1)中进行磁絮凝处理;磁分离设备(1)的出水进入到一号吸附装置(2.1)中并流经复合填料层;
S2，经过一段时间作用后，将清水排出一号吸附装置(2.1);此时，利用阀门调节使磁分离设备的出水进入二号吸附装置(2.2)进行去除氨氮与COD的处理;
S3，对排空后的一号吸附装置(2.1)进行鼓风，通过控制温度与供氧量来培养菌落，分解掉氨氮与COD;
S4，二号吸附装置(2.2)排出清水并开始鼓风，磁分离出水则再次进入一号吸附装置(2.1)进行处理，当系统运行一段时间之后，开启反冲洗水，将部分污泥打回至磁分离设备中参与絮凝反应或进行脱水处理。
说明书
一种复合吸附的集成式污水处理系统及其工艺
技术领域
本发明涉及水处理技术领域，具体是一种复合吸附的集成式污水处理系统及其工艺。
背景技术
随着社会的发展，水资源紧缺的问题日益严重，水将成为制约社会发展的一项重要因素。人们也越来越重视水处理技术的开发和改进。污水通常是指受到一定污染的、来自生活和生产排出的废水，污水内含有的主要污染物包括有机污染物、耗氧污染物、厌氧污染物、植物污染物、有毒污染物、放射性污染物，等等。
生物污水处理工艺是污水处理工艺中比较特殊的一种，又称为活性污泥法。活性污泥法可以分为好氧法和厌氧法等。在好氧生物污水处理系统中，微生物利用水中的溶解氧，氧化降解水中的有机污染物，然后进行微生物和水的分离操作，达到净化污水的目的。
在生物活性处理前，通常需要预先进行吸附、絮凝等预处理，现有的预处理工艺消耗药量大，且吸附能力不佳，系统处理能力和运行稳定性差。
发明内容
本发明的目的在于提供一种复合吸附的集成式污水处理系统及其工艺，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种复合吸附的集成式污水处理系统，包括磁分离设备、一号吸附装置、二号吸附装置、曝气系统，所述一号吸附装置和二号吸附装置上均设置污水进口和反冲洗水进口，污水进口与磁分离设备连接，一号吸附装置和二号吸附装置均与曝气系统连接，一号吸附装置和二号吸附装置内均填充复合填料，所述复合填料包括活性炭填料和沸石填料。
作为本发明进一步的方案：一种双复合吸附装置的污水处理系统还包括自控系统，所述自控系统为PLC控制系统。
一种复合吸附的集成式污水处理系统的处理工艺包括以下步骤：
S1，污水进入到磁分离设备中进行磁絮凝处理;磁分离设备的出水进入到一号吸附装置中并流经复合填料层;
S2，经过一段时间作用后，将清水排出一号吸附装置;此时，利用阀门调节使磁分离设备的出水进入二号吸附装置进行去除氨氮与COD的处理;
S3，对排空后的一号吸附装置进行鼓风，通过控制温度与供氧量来培养菌落，分解掉氨氮与COD;
S4，二号吸附装置排出清水并开始鼓风，磁分离出水则再次进入一号吸附装置进行处理，当系统运行一段时间之后，开启反冲洗水，将部分污泥打回至磁分离设备中参与絮凝反应或进行脱水处理。
与现有技术相比，本发明的有益效果是：本发明同时利用了磁絮凝工艺、复合吸附工艺和生物工艺来对污水进行处理，可以有效的降低污水中的SS、COD和氨氮，具有处理能力全面，净化效率高等优点，设备结构紧凑、水力停留时间短，并且具备自动控制系统，可实现持续、稳定运行，是一种新型，高效的集成式污水处理设备。
