申请日2018.01.10
公开(公告)日2018.07.06
IPC分类号C02F1/40
摘要
本发明公布了一种生活污水净油回收装置，包括设有净油系统的净油管，净油系统包括球状的净油器和支撑杆，净油器间隙配合安装在净油管中，净油器内部设有净油腔，净油器的表面开设有进水孔，净油器固定连接在支撑杆上，支撑杆中轴线与净油管中轴线垂直，且转动连接在净水管上，支撑杆左端端部固定连接有转盘，转盘下方设有气缸，气缸侧壁上设有进气单向阀和出气单向阀，进气单向阀通过管道连接有净油液箱，出气单向阀连接有管道，管道转动连接在支撑杆的右端，支撑杆右端沿轴向设有盲孔，支撑杆上开设有出液孔;净油腔内放置有多个滚珠，净油器上方的净油管管壁上设有挡板。采用本技术方案对能污水进行净油处理回收处理，避免污水堵塞管道。
权利要求书
1.生活污水净油回收装置，其特征在于：包括净油管，所述净油管可安装在水槽与防臭管之间，所述净油管内设有净油系统，所述净油系统包括球状的净油器和支撑杆，所述净油器间隙配合安装在净油管中，所述净油器内部设有净油腔，所述净油器的表面开设有多个连通净油腔和净油管的进水孔，所述净油器固定连接在支撑杆上，所述净油器中心线与支撑杆中轴线重合，所述支撑杆中轴线与净油管中轴线垂直，且转动连接在净水管上，所述支撑杆左端端部固定连接有转盘，所述转盘下方设有气缸，所述气缸的活塞杆铰接在转盘的端面上，活塞下方的气缸侧壁上设有进气单向阀和出气单向阀，所述进气单向阀通过管道连接有净油液箱，所述出气单向阀连接有管道，所述管道转动连接在支撑杆的右端，所述支撑杆右端沿轴向设有盲孔，所述支撑杆上开设有多个连通盲孔和净油腔的出液孔;所述净油腔内放置有多个滚珠，所述净油器上方的净油管管壁上设有挡板。
2.根据权利要求1所述的生活污水净油回收装置，其特征在于：所述净油管远离挡板一端连接有集水箱。
3.根据权利要求2所述的生活污水净油回收装置，其特征在于：所述集水箱上侧连接有溢水管，所述溢水管连通下水管道,所述集水箱下侧连接有出水管。
4.根据权利要求3所述的生活污水净油回收装置，其特征在于：所述集水箱中设置有自动补水装置，包括固定设置在集水箱侧壁上的补水管和设置在集水箱底部的杠杆，所述杠杆一端连接有浮球，杠杆支点远离浮球一端设置，所述补水管与杠杆位于同一水平面，所述补水管的一端连接自来水管，另一端铰接有挡块，所述挡块通过弹簧与远离浮球一端的杠杆连接。
5.根据权利要求4所述的生活污水净油回收装置，其特征在于：所述支撑杆右端端部设有止回阀。
说明书
生活污水净油回收装置
技术领域
本发明属于生活污水回收利用技术领域，尤其涉及生活污水净油回收装置。
背景技术
目前生活污水大多是直接通过管道排至下水道，后经过城市排水管网汇集，输送至污水处理厂进行处理，为了节约水资源，将生活污水在家庭生活中再次利用，生活中常见的是在水槽下方的管道处连接污水收集箱，如专利公布号为：CN104912160A的中国发明专利公布了一种生活污水回收利用装置，包括设置在洗菜池和洗脸盆下方的下水管连接有污水收集箱，在污水收集箱上部设有过滤网，污水收集箱通过管道与抽水马桶的水箱连通，该发明通过污水收集箱将生活污水收集后排入抽水马桶中，实现了生活污水的重复使用，但该发明还存在以下问题：
1、由于该发明仅在污水收集箱上设置一个过滤网，虽然能将较大的杂质过滤，但由于生活污水中多含有大量的油污，而过滤网难以将油污过滤，使得油污会随着生活污水进入污水收集箱中，并进入到抽水马桶中，在这个过程中油污会凝结在污水经过的地方，长此以往油污大量淤积，堵塞管道和抽水马桶;2、该发明的过滤网设置在收集箱中，由于普通家庭中的水槽下方通常连接的防臭管，即管道弯曲设置，这样进入管道的油污会在管道的弯曲处淤积，当油污淤积较多时会堵塞管道。
发明内容
本发明的目的在于提供一种生活污水净油回收装置，为解决现有技术中无法对生活污水中的油污进行过滤处理，导致油污堵塞管道的问题。
为了达到上述目的，本发明的基础方案为：

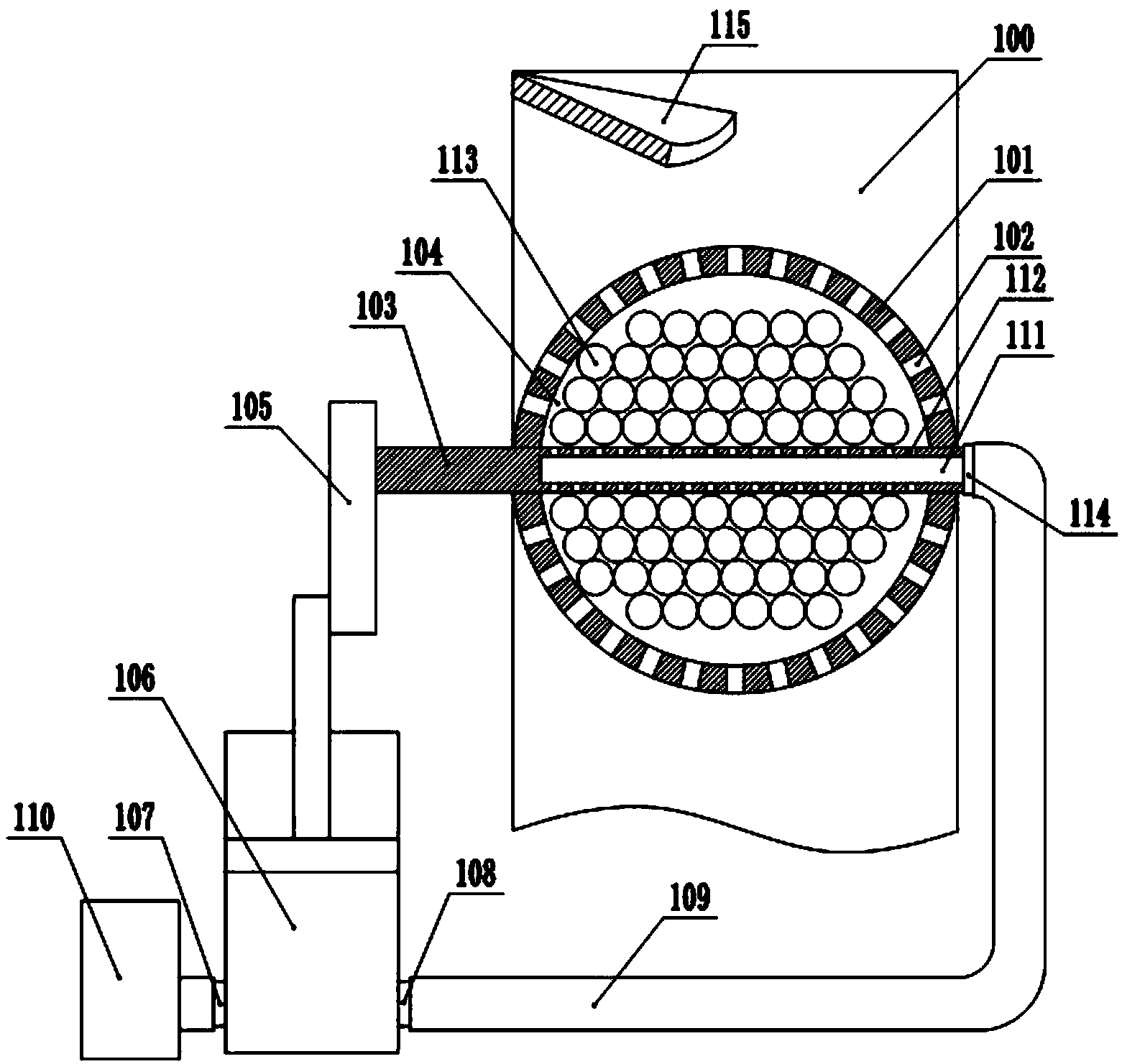

生活污水净油回收装置，包括净油管，所述净油管可安装在防臭管上，所述进水管内设有净油系统，所述净油系统包括球状的净油器和支撑杆，所述净油器内部设有净油腔，所述净油器的表面开设有多个连通净油腔和净油管的进水孔，所述净油器固定连接在支撑杆上，所述净油器中心线与支撑杆中轴线重合，所述支撑杆中轴线水平设置，且转动连接在净化管上，所述支撑杆左端端部固定连接有转盘，所述转盘下方设有气缸，所述气缸的活塞杆铰接在转盘的端面上，活塞下方的气缸侧壁上设有进气单向阀和出气单向阀，所述进气单向阀通过管道连接有净油液箱，所述出气单向阀连接有管道，所述管道转动连接在支撑杆的右端，所述支撑杆右端沿轴向设有盲孔，所述支撑杆上开设有多个连通盲孔和净油腔的出液孔;所述净油腔内放置有多个滚珠，所述净油器上方的净油管管壁上设有挡板。
本基础方案的工作原理在于：将本技术方案中的净油管连接在水槽与防臭管之间，水槽中的污水进入净油管中，部分污水受挡板的作用被阻挡从未设挡板一侧进入到净油管中，这样设置的目的在于：污水从未设挡板一侧落下，撞击在净油器的一侧，使净油器表面各处受到水流的冲击作用力不同，使净油器产生偏转，从而使净油器发生转动，并从净油器表面的进水孔进入净油腔内，与放置在净油腔内的滚珠接触，滚珠对污水有一定的缓冲作用，延长污水进入净油腔后与净油液的反应时间，在净油器转动的同时，因支撑杆与净油器固定连接，从而带动支撑杆发生转动，支撑杆转动的同时，设置在支撑杆端部的转盘发生转动，转盘转动带动气缸活塞杆上下往复运动，在气缸活塞杆向上运动时，气缸内部呈负压状态，从而净油液从净油液箱中通过进气单向阀流动至气缸内，在气缸活塞向下运动时，净油液从出气单向阀通过管道进入支撑杆内的盲孔中，后从出液孔排出进入净油腔内与污水接触，从而将污水中的油污清除
本基础方案的技术效果在于：
1、利用水流冲击的作用力使净油器和支撑杆发生转动，支撑杆的转动将该作用力转化为气缸活塞往复运动的动力，使气缸活塞在往复运动过程中输送净油液，这样设置的好处在于在没有水流冲击时，整个净油系统不发生工作，即不会向净油腔中输送净油液，可以避免净油液过多的使用，浪费净油液。
2、利用水流冲击的作用力使净油器发生转动，在污水进入净油腔后，由于净油腔内放置有多个滚珠，可以减缓水流的速度，这样污水在净油腔中与进入净油腔的净油液更加充分的混合，发生化学反应，去除污水中的油污。
3、将净水管设置在洗碗槽与防臭管之间，生活污水直接进入净水管中，通过净油系统净油处理后在通过防臭管，这样可避免防臭管油污凝结而堵塞。
进一步，所述净油管远离挡板一端连接有集水箱。将净水管连接集水箱直接替换水槽下方防臭管，一方面可将经过净水管处理后的污水收集到集水箱中，以回收二次利用，另一方面集水箱可防止下水道中的臭气从净水管排出。
进一步，所述集水箱上侧连接有溢水管，所述溢水管连通下水管道，所述集水箱下侧连接有出水管。这里排水管用于连接其他用水装置，溢水管的目的在于当集水箱中的水较多，为避免水逆流进净水管中，水位高于溢水管时，水从溢水管排出直接进入下水管道中。
进一步，所述集水箱中设置有自动补水装置，包括固定设置在集水箱侧壁上的补水管和设置在集水箱底部的杠杆，所述杠杆一端连接有浮球，所述杠杆支点远离浮球一端，所述补水管与杠杆位于同一水平面，所述补水管的一端连接自来水管，另一端铰接有挡块，所述挡块通过弹簧与远离浮球一端的杠杆连接。原理为：当集水箱中的水位低于杠杆支点时，由于杠杆支点远离浮球设置，浮球基于重力作用向下移动，使得远离浮球一端的杠杆向上移动，同时带动挡块转动，使补水管中的水流出，当集水箱中的水位线处于或高于杠杆支点时，与杠杆连接的浮球受浮力作用上浮，杠杆的另一端抵住补水管的挡块，阻挡补水管的水流出，从而实现了集水箱的自动补水。
进一步，所述支撑杆右端端部设有止回阀。这样可避免进入盲孔中的净油液逆流回管道中。
