申请日2018.01.10
公开(公告)日2018.06.22
IPC分类号C02F1/04
摘要
本发明涉及电站污水处理技术领域，尤其涉及一种利用蒸发式冷凝器处理电站污水的方法。该方法中电站污水汇入蒸发式冷凝器;蒸发式冷凝器的分水装置将电站污水喷洒至冷凝盘管上;冷凝盘管加热电站污水至水蒸汽;蒸发式冷凝器通过自然风或引风机将水蒸汽排出蒸发式冷凝器;蒸发后超浓电站污水排出蒸发式冷凝器。由以上技术方案可知，使用电站中已有的蒸发式冷凝器进行污水处理，可将电站污水中大部分水分蒸发，最后处理体积小、浓度高的电站污水即可，该方法操作简单快捷，且无需再建设污水处理设备或晾晒平台等，无额外的占地面积，可降低投入成本，污水处理更加的省时省力;同时，节省了蒸发式冷凝器的用水量，进而降低用水成本，且更加节省资源。
权利要求书
1.一种利用蒸发式冷凝器处理电站污水的方法，其特征在于，电站污水汇入蒸发式冷凝器;蒸发式冷凝器的分水装置将电站污水喷洒至冷凝盘管上;冷凝盘管加热电站污水至水蒸汽;蒸发式冷凝器通过自然风或引风机将水蒸汽排出蒸发式冷凝器;蒸发后超高浓度电站污水排出蒸发式冷凝器。
2.根据权利要求1所述的利用蒸发式冷凝器处理电站污水的方法，其特征在于，所述蒸发式冷凝器为电站直接风冷的尖峰冷却系统。
3.根据权利要求1所述的利用蒸发式冷凝器处理电站污水的方法，其特征在于，对所述冷凝盘管进行防腐处理，在所述冷凝盘管上涂覆防腐层。
4.根据权利要求1所述的利用蒸发式冷凝器处理电站污水的方法，其特征在于，定期对所述蒸发式冷凝器的冷凝盘管进行除垢和/或结晶清理，并收集污垢。
5.根据权利要求4所述的利用蒸发式冷凝器处理电站污水的方法，其特征在于，对所述冷凝盘管除垢清理的方法为使用超高压水枪进行清洗或人工清洗。
6.根据权利要求1所述的利用蒸发式冷凝器处理电站污水的方法，其特征在于，定期对所述蒸发式冷凝器的循环水箱进行排污处理，将所述循环水箱底部的污垢清除。
说明书
一种利用蒸发式冷凝器处理电站污水的方法
技术领域
本发明涉及电站污水处理技术领域，尤其涉及一种利用蒸发式冷凝器处理电站污水的方法。
背景技术
太阳能光热发电是利用集热装置收集太阳热能，通过换热装置提供蒸汽，结合传统汽轮发电机的工艺，从而达到发电的目的。采用太阳能光热发电技术，避免了昂贵的硅晶光电转换工艺，可以大大降低太阳能发电的成本。光热发电过程中，常规岛的汽轮机通过蒸汽做功发电，汽轮机做功后排出的仍为蒸汽，蒸汽通过直接空冷系统或直接空冷系统结合蒸发式冷凝器进行冷凝，蒸汽冷凝成水后再次送到太阳岛采集太阳热能，如此循环。
其中，光热电站发电过程中会产生一定量的污水，例如，光热发电过程需要较大的用水量，该部分水一般是通过对井水进行加工处理所得，制水得到的合格水用于取热，相变为蒸汽发电，得到的污水需要进行再处理。
目前，对于电站中污水处理主要包括几种形式，一种是利用污水处理设备进行污水处理，可以在电站自建污水处理设备，或者对污水进行收集，将污水送至污水处理厂进行处理，此方式污水处理成本较高，极大的增加了电站投入成本;另外还可对污水进行晾晒处理，晾晒可将污水中的水分蒸发，污垢留下，此方式的缺点是需要较大的晾晒面积，而且天气变化对晾晒影响较大，晾晒完成后大面积污垢不易收集处理，操作费时费力。
总之，目前光热发电污水处理方法中，存在成本高、占地面积大、操作费时费力等缺点。
发明内容
本发明提供一种利用蒸发式冷凝器处理电站污水的方法,利用电站已有的蒸发式冷凝器对电站污水进行处理，操作简单，降低污水处理成本，同时，也节约了蒸发式冷凝器的用水成本。

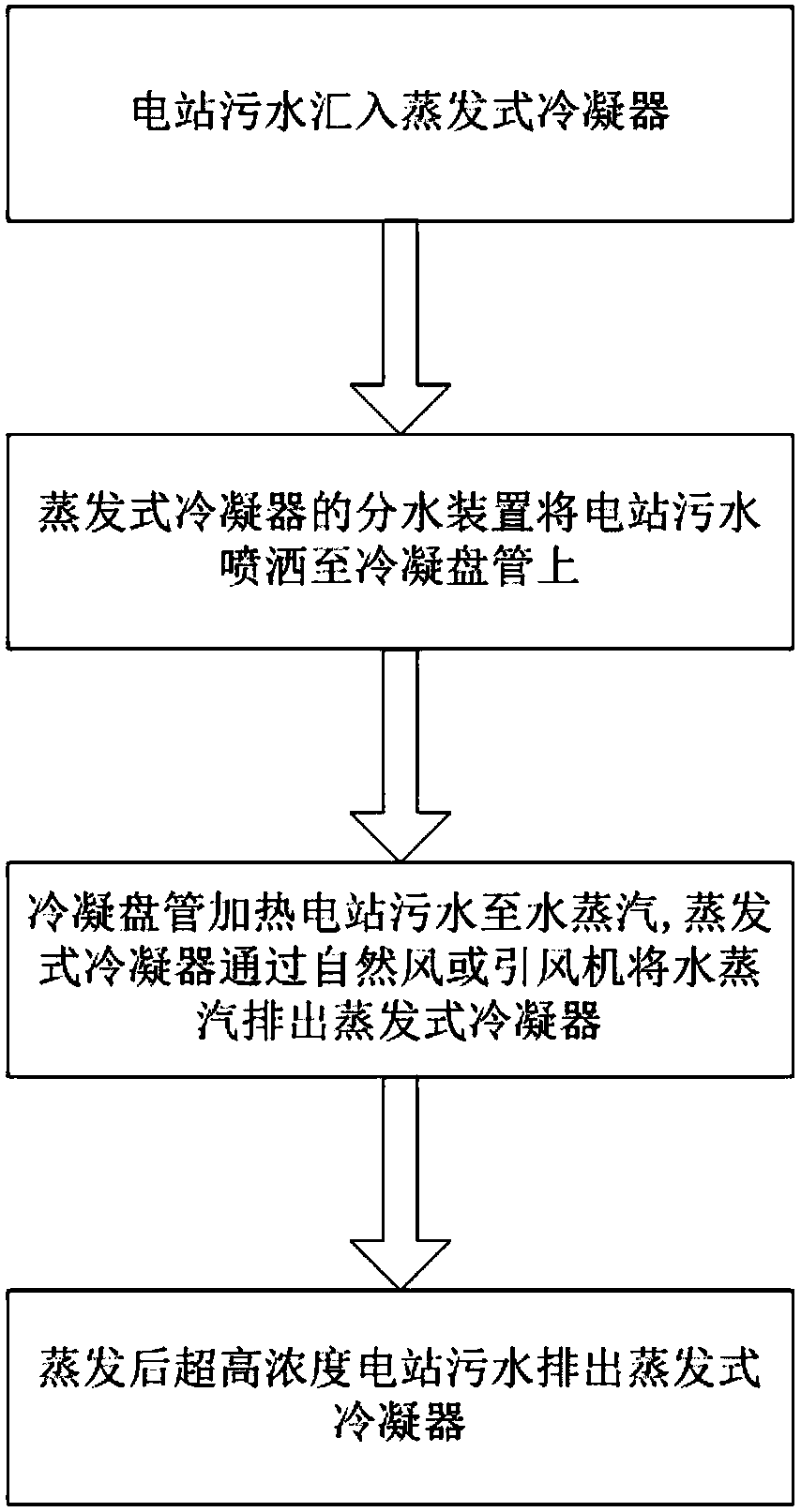

根据本发明提供了一种利用蒸发式冷凝器处理电站污水的方法，电站污水汇入蒸发式冷凝器;蒸发式冷凝器的分水装置将电站污水喷洒至冷凝盘管上;冷凝盘管加热电站污水至水蒸汽;蒸发式冷凝器通过自然风或引风机将水蒸汽排出蒸发式冷凝器;蒸发后超高浓度电站污水排出蒸发式冷凝器。
进一步的，所述蒸发式冷凝器为电站直接风冷的尖峰冷却系统。
进一步的，对所述冷凝盘管进行防腐处理，在所述冷凝盘管上涂覆防腐层。
进一步的，定期对所述蒸发式冷凝器的冷凝盘管进行除垢和/或结晶清理，并收集污垢。
进一步的，对所述冷凝盘管除垢清理的方法为使用超高压水枪进行清洗或人工清洗。
进一步的，定期对所述蒸发式冷凝器的循环水箱进行排污处理，将所述循环水箱底部的污垢清除。
由以上技术方案可知，本申请中的一种利用蒸发式冷凝器处理电站污水的方法，汽轮机排出的蒸汽以蒸汽状态进入冷凝盘管，冷凝盘管与蒸汽换热使得冷凝盘管的温度同样较高，分水装置将电站污水喷洒到冷凝盘管上与冷凝盘管换热，此时，冷凝盘管内的蒸汽放热冷凝成水，而电站污水吸热汽化为蒸汽;冷凝盘管输出的水再次输入到电站的太阳岛，电站污水产生的蒸汽排出蒸发式冷凝器，未汽化为蒸汽的电站污水回落到蒸发式冷凝器底部以备再次由分水装置喷洒到冷凝盘管上。
电站污水经过蒸发式冷凝器的重复循环处理，最终得到超高浓度的电站污水，将该部分污水排出蒸发式冷凝器再进行处理，超高浓度的电站污水相对原电站污水大部分的水分被蒸发排出，其体积大大降低，方便后期的污水处理。
该利用蒸发式冷凝器处理电站污水的方法，使用电站中已有的蒸发式冷凝器进行污水处理，可将电站污水中大部分水分蒸发，最后仅处理体积小、浓度高的电站污水即可，该方法操作简单快捷，且无需再建设污水处理设备或晾晒平台等，无额外的占地面积，可降低投入成本，污水处理更加的省时省力;同时，节省了蒸发式冷凝器的用水量，进而降低用水成本，且更加节省资源。
