申请日2018.01.10
公开(公告)日2018.06.26
IPC分类号C02F1/00; B01F7/16
摘要
一种改进型污水处理设备，包括主架体，所述主架体内壁体内设有储水腔，所述主架体顶部端面内与所述储水腔之间分别连通设有进料腔和加药腔，所述储水腔底部端面内固设有第一马达，所述第一马达顶部端动力连接有顶入所述储水腔内的搅和轴，所述搅和轴外表面上周向固设有装固座，所述装固座左右两侧互称设有搅和组件，所述搅和组件包括与所述装固座固定连接的装固块以及用以与所述装固块配合连接的搅和板，所述装固块背离所述装固座一侧的端面内设有凹陷腔，所述凹陷腔内侧壁内转动配合连接有内花键轴，所述内花键轴背离所述凹陷腔一侧动力连接有第二马达。
权利要求书
1.一种改进型污水处理设备，包括主架体，所述主架体内壁体内设有储水腔，所述主架体顶部端面内与所述储水腔之间分别连通设有进料腔和加药腔，所述储水腔底部端面内固设有第一马达，所述第一马达顶部端动力连接有顶入所述储水腔内的搅和轴，所述搅和轴外表面上周向固设有装固座，所述装固座左右两侧互称设有搅和组件，其特征在于：所述搅和组件包括与所述装固座固定连接的装固块以及用以与所述装固块配合连接的搅和板，所述装固块背离所述装固座一侧的端面内设有凹陷腔，所述凹陷腔内侧壁内转动配合连接有内花键轴，所述内花键轴背离所述凹陷腔一侧动力连接有第二马达，所述第二马达外表面与所述装固块内壁体固定配合连接，所述内花键轴上下两侧的所述凹陷腔内侧壁内互称设有锁孔，所述锁孔滑动配合连接有锁臂，所述锁臂背离所述装固座一侧末端顶入所述凹陷腔内，所述第二马达接近所述装固座一侧的所述装固块内固设有第三马达，所述第三马达上下两侧末端动力连接有互称设置的第一螺状杆，所述第一螺状杆背离所述第三马达一侧顶入所述锁孔内且与所述锁臂螺纹配合连接，所述搅和板内设有内槽，所述内槽内滑动配合连接有滑移块，所述滑移块上下两侧端面内互称设有齿状条，所述滑移块内横向设有螺纹配合连接的第二螺状杆，所述内槽上下两侧内壁内互称设有转向槽，所述转向槽内间盈配合连接有齿状轮，所述齿状轮接近所述内槽一侧顶入所述内槽内且与所述齿状条啮合连接，所述齿状轮上固设有向前侧延长设置的转棍，所述搅和板接近所述装固块一侧的内壁体内转动配合连接有连轴，所述第二螺状杆接近所述装固块一侧末端与所述连轴固定连接，所述连轴背离所述第二螺状杆一侧固设有穿出接近所述装固块一侧所述搅和板端面外的外花键轴，所述外花键轴上下两侧的接近所述装固块一侧所述搅和板端面内互称设有锁孔，所述主架体左右两侧还设置有手持装置。
2.根据权利要求1所述的一种改进型污水处理设备，其特征在于：所述第一马达左右两侧的所述储水腔内底壁内互称设有排卸口，所述排卸口内设有电控阀，所述主架体左右两侧端面互称开设有与所述排卸口相连通设置的排泄管，所述储水腔内底壁的左右两侧相对设有斜板。
3.根据权利要求1所述的一种改进型污水处理设备，其特征在于：所述第三马达上下两侧的所述第一螺状杆螺纹互反设置。
4.根据权利要求1所述的一种改进型污水处理设备，其特征在于：顶入所述凹陷腔内的两组所述锁臂末端相背固设有锁陷部;所述锁孔相背侧互称设有用以与所述锁陷部配合连接的锁陷槽。
5.根据权利要求1所述的一种改进型污水处理设备，其特征在于：所述转棍前侧延长段贯穿所述搅和板的前侧端面，且与之转动配合连接，所述转棍前侧延长末端穿出所述搅和板的前侧端面外，穿出所述搅和板的前侧端面外的所述转棍上固定设有相背延长设置的搅叶。
6.根据权利要求1所述的一种改进型污水处理设备，其特征在于：所述手持装置包括左右互称安装在所述主架体左右两侧端壁的手持架，所述手持架外表面套装有护套。
说明书
一种改进型污水处理设备
技术领域
本发明涉及污水处理技术领域，具体为一种改进型污水处理设备。
背景技术
污水处理需要对污水进行加药混合，加药后需要将药剂与污水进行搅和，从而使药剂和污水快速混合，目前的对污水的搅拌设备其结构复杂，搅拌效率低，而且不便于拆装维护。
发明内容
本发明的目的在于提供一种改进型污水处理设备，用于克服现有技术中的上述缺陷。

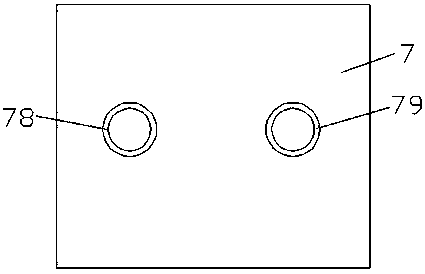

根据本发明的一种改进型污水处理设备，包括主架体，所述主架体内壁体内设有储水腔，所述主架体顶部端面内与所述储水腔之间分别连通设有进料腔和加药腔，所述储水腔底部端面内固设有第一马达，所述第一马达顶部端动力连接有顶入所述储水腔内的搅和轴，所述搅和轴外表面上周向固设有装固座，所述装固座左右两侧互称设有搅和组件，所述搅和组件包括与所述装固座固定连接的装固块以及用以与所述装固块配合连接的搅和板，所述装固块背离所述装固座一侧的端面内设有凹陷腔，所述凹陷腔内侧壁内转动配合连接有内花键轴，所述内花键轴背离所述凹陷腔一侧动力连接有第二马达，所述第二马达外表面与所述装固块内壁体固定配合连接，所述内花键轴上下两侧的所述凹陷腔内侧壁内互称设有锁孔，所述锁孔滑动配合连接有锁臂，所述锁臂背离所述装固座一侧末端顶入所述凹陷腔内，所述第二马达接近所述装固座一侧的所述装固块内固设有第三马达，所述第三马达上下两侧末端动力连接有互称设置的第一螺状杆，所述第一螺状杆背离所述第三马达一侧顶入所述锁孔内且与所述锁臂螺纹配合连接，所述搅和板内设有内槽，所述内槽内滑动配合连接有滑移块，所述滑移块上下两侧端面内互称设有齿状条，所述滑移块内横向设有螺纹配合连接的第二螺状杆，所述内槽上下两侧内壁内互称设有转向槽，所述转向槽内间盈配合连接有齿状轮，所述齿状轮接近所述内槽一侧顶入所述内槽内且与所述齿状条啮合连接，所述齿状轮上固设有向前侧延长设置的转棍，所述搅和板接近所述装固块一侧的内壁体内转动配合连接有连轴，所述第二螺状杆接近所述装固块一侧末端与所述连轴固定连接，所述连轴背离所述第二螺状杆一侧固设有穿出接近所述装固块一侧所述搅和板端面外的外花键轴，所述外花键轴上下两侧的接近所述装固块一侧所述搅和板端面内互称设有锁孔，所述主架体左右两侧还设置有手持装置。
进一步的技术方案，所述第一马达左右两侧的所述储水腔内底壁内互称设有排卸口，所述排卸口内设有电控阀，所述主架体左右两侧端面互称开设有与所述排卸口相连通设置的排泄管，所述储水腔内底壁的左右两侧相对设有斜板。
进一步的技术方案，所述第三马达上下两侧的所述第一螺状杆螺纹互反设置。
进一步的技术方案，顶入所述凹陷腔内的两组所述锁臂末端相背固设有锁陷部;所述锁孔相背侧互称设有用以与所述锁陷部配合连接的锁陷槽。
进一步的技术方案，所述转棍前侧延长段贯穿所述搅和板的前侧端面，且与之转动配合连接，所述转棍前侧延长末端穿出所述搅和板的前侧端面外，穿出所述搅和板的前侧端面外的所述转棍上固定设有相背延长设置的搅叶。
进一步的技术方案，所述手持装置包括左右互称安装在所述主架体左右两侧端壁的手持架，所述手持架外表面套装有护套。
本发明的有益效果是：本发明结构简单，操作方便，通过搅和组件包括与装固座固定连接的装固块以及用以与装固块配合连接的搅和板，装固块背离装固座一侧的端面内设凹陷腔，凹陷腔内侧壁内转动配合连接内花键轴，内花键轴背离凹陷腔一侧动力连接第二马达，第二马达外表面与装固块内壁体固定配合连接，内花键轴上下两侧的凹陷腔内侧壁内互称设锁孔，锁孔滑动配合连接锁臂，锁臂背离装固座一侧末端顶入凹陷腔内，第二马达接近装固座一侧的装固块内固设第三马达，第三马达上下两侧末端动力连接互称设置的第一螺状杆，第一螺状杆背离第三马达一侧顶入锁孔内且与锁臂螺纹配合连接，搅和板内设内槽，内槽内滑动配合连接滑移块，滑移块上下两侧端面内互称设齿状条，滑移块内横向设螺纹配合连接的第二螺状杆，内槽上下两侧内壁内互称设转向槽，转向槽内间盈配合连接齿状轮，齿状轮接近内槽一侧顶入内槽内且与齿状条啮合连接，齿状轮上固设向前侧延长设置的转棍，搅和板接近装固块一侧的内壁体内转动配合连接连轴，第二螺状杆接近装固块一侧末端与连轴固定连接，连轴背离第二螺状杆一侧固设穿出接近装固块一侧搅和板端面外的外花键轴，外花键轴上下两侧的接近装固块一侧搅和板端面内互称设锁孔，能实现快速安装锁定工作，方便维护，能实现多角度调节的搅拌工作，大大提高了搅拌均匀性，且省时省力。
