申请日2017.12.07
公开(公告)日2018.06.19
IPC分类号C02F9/08
摘要
本发明公开了一种污水高效过滤净化处理装置，包括柜体和顶盖，所述顶盖上设有控制面板，所述控制面板的右侧设有污水入口，所述顶盖的底部连接所述柜体，所述柜体的内部设有搅拌过滤室、二次净化过滤室、污水泵室、加热室和催化反应室，所述搅拌过滤室的底部连接二次净化过滤室，所述二次净化过滤室的底部连接污水泵室，所述污水泵室的右侧设有加热室，所述加热室的顶部设有催化反应室;所述搅拌过滤室的左侧设有电动机，所述电动机连接减速机，所述减速机的中心处设有转动轴，所述转动轴连接过滤柱桶，所述过滤柱桶的底部设有电磁阀门。该种设备功能性较强，净化效率高，便于使用，结构简单，易于实现。
权利要求书

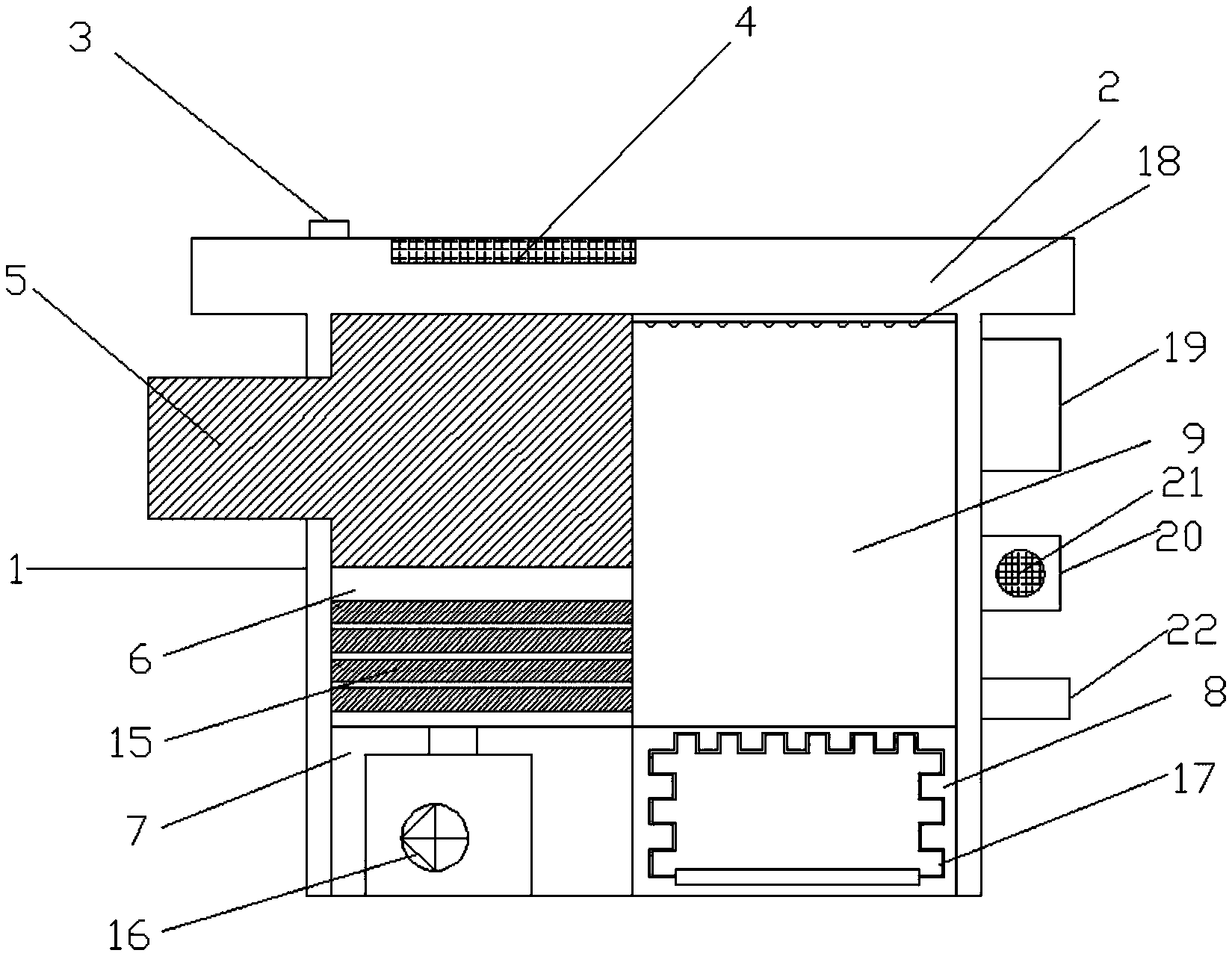

1.一种污水高效过滤净化处理装置，包括柜体(1)和顶盖(2)，其特征在于：所述顶盖(2)上设有控制面板(3)，所述控制面板(3)的右侧设有污水入口(4)，所述顶盖(2)的底部连接所述柜体(1)，所述柜体(1)的内部设有搅拌过滤室(5)、二次净化过滤室(6)、污水泵室(7)、加热室(8)和催化反应室(9)，所述搅拌过滤室(5)的底部连接二次净化过滤室(6)，所述二次净化过滤室(6)的底部连接污水泵室(7)，所述污水泵室(7)的右侧设有加热室(8)，所述加热室(8)的顶部设有催化反应室(9);
所述搅拌过滤室(5)的左侧设有电动机(10)，所述电动机(10)连接减速机(11)，所述减速机(11)的中心处设有转动轴(12)，所述转动轴(12)连接过滤柱桶(13)，所述过滤柱桶(13)的底部设有电磁阀门(14)。
2.根据权利要求1所述的一种污水高效过滤净化处理装置，其特征在于：所述二次净化过滤室(6)的内部设有4-8个过滤网板(15)。
3.根据权利要求1所述的一种污水高效过滤净化处理装置，其特征在于：所述污水泵室(7)的内部设有污水泵(16)，所述污水泵(16)设为可将所述二次净化过滤室(6)内的液体注入至所述催化反应室(9)的内部。
4.根据权利要求1所述的一种污水高效过滤净化处理装置，其特征在于：所述加热室(8)的内部设有加热电阻(17)，所述加热室(8)设为可对所述催化反应室(9)进行加热。
5.根据权利要求1所述的一种污水高效过滤净化处理装置，其特征在于：所述催化反应室(9)的内部上侧设有多个紫外线消毒灯(18)。
6.根据权利要求1所述的一种污水高效过滤净化处理装置，其特征在于：所述催化反应室(9)的右侧设有催化剂箱(19)，所述催化剂箱(19)设为可向催化反应室(9)注入催化剂。
7.根据权利要求1所述的一种污水高效过滤净化处理装置，其特征在于：所述催化反应室(9)的右下侧设有氧气罐体(20)，所述氧气罐体(20)的内部设有气泵(21)，所述氧气罐体(20)设为可向催化反应室(9)注入氧气。
8.根据权利要求1所述的一种污水高效过滤净化处理装置，其特征在于：所述催化反应室(9)的右下侧设有出水口(22)。
说明书
一种污水高效过滤净化处理装置
技术领域
本发明涉及环保设备技术领域，具体为一种污水高效过滤净化处理装置。
背景技术
我国污水处理行业突飞猛进，整体发展处于快速成长期，主要表现在污水处理能力迅速扩张、污水处理率稳步提高、污水处理量快速增长等方面。城镇污水垃圾处理设施建设推动了环保产业发展，到2020年城市污水处理率将不低于90%，我国污水处理业务市场空间广阔，此外，我国鼓励利用再生水的政策，也将对污水净化处理业务提供广阔的市场空间。
以上这些这些问题就需要对传统设备进行改进，那么如何设计出一种污水高效过滤净化处理装置，这成为我们需要解决的问题。
发明内容
本发明的目的在于提供一种污水高效过滤净化处理装置，解决了背景技术中所提出的问题。
为解决上述的问题，本发明提供如下技术方案：一种污水高效过滤净化处理装置，包括柜体和顶盖，所述顶盖上设有控制面板，所述控制面板的右侧设有污水入口，所述顶盖的底部连接所述柜体，所述柜体的内部设有搅拌过滤室、二次净化过滤室、污水泵室、加热室和催化反应室，所述搅拌过滤室的底部连接二次净化过滤室，所述二次净化过滤室的底部连接污水泵室，所述污水泵室的右侧设有加热室，所述加热室的顶部设有催化反应室;
所述搅拌过滤室的左侧设有电动机，所述电动机连接减速机，所述减速机的中心处设有转动轴，所述转动轴连接过滤柱桶，所述过滤柱桶的底部设有电磁阀门。
优选的，所述二次净化过滤室的内部设有4-8个过滤网板。
优选的，所述污水泵室的内部设有污水泵，所述污水泵设为可将所述二次净化过滤室内的液体注入至所述催化反应室的内部。
优选的，所述加热室的内部设有加热电阻，所述加热室设为可对所述催化反应室进行加热。
优选的，所述催化反应室的内部上侧设有多个紫外线消毒灯。
优选的，所述催化反应室的右侧设有催化剂箱，所述催化剂箱设为可向催化反应室注入催化剂。
优选的，所述催化反应室的右下侧设有氧气罐体，所述氧气罐体的内部设有气泵，所述氧气罐体设为可向催化反应室注入氧气。
优选的，所述催化反应室的右下侧设有出水口。
与现有技术相比，本发明的有益效果如下：
1.本发明设计的柜体，具备多种功能，可以进行多次净化污水，并且设备轻巧，便于移动，整体功能性较强，成本较低，结构简单，易于实现。
2.本发明设计了能够对污水进行多重过滤方式，过滤效果较好;其首先可以对污水进行离心转动的方式过滤出其中的杂质，然后对其进行充分的过滤，有效的清除污水中的杂质;同时可以对污水进行加热，然后利用催化反应室进行催化消毒净化，功能性较强，具备较强的推广价值。
