申请日2017.12.07
公开(公告)日2018.06.29
IPC分类号B64D11/02
摘要
本实用新型涉及飞机水箱设计技术领域，具体提供了飞机机载快卸式污水箱，通过使用轻质材料减轻了箱体的重量，设置拉手实现了水箱的快速拆装，箱体上安装有维护口盖，维护口盖上具有快卸进污接头，快卸进污接头与机上污水软管连接，箱体上安装有排气口，排气口内装有过滤网，用于过滤空气中的颗粒物，该飞机机载快卸式污水箱适用于需要快速拆装污水箱的污水系统，可有效减轻重量且便于维护。
权利要求书

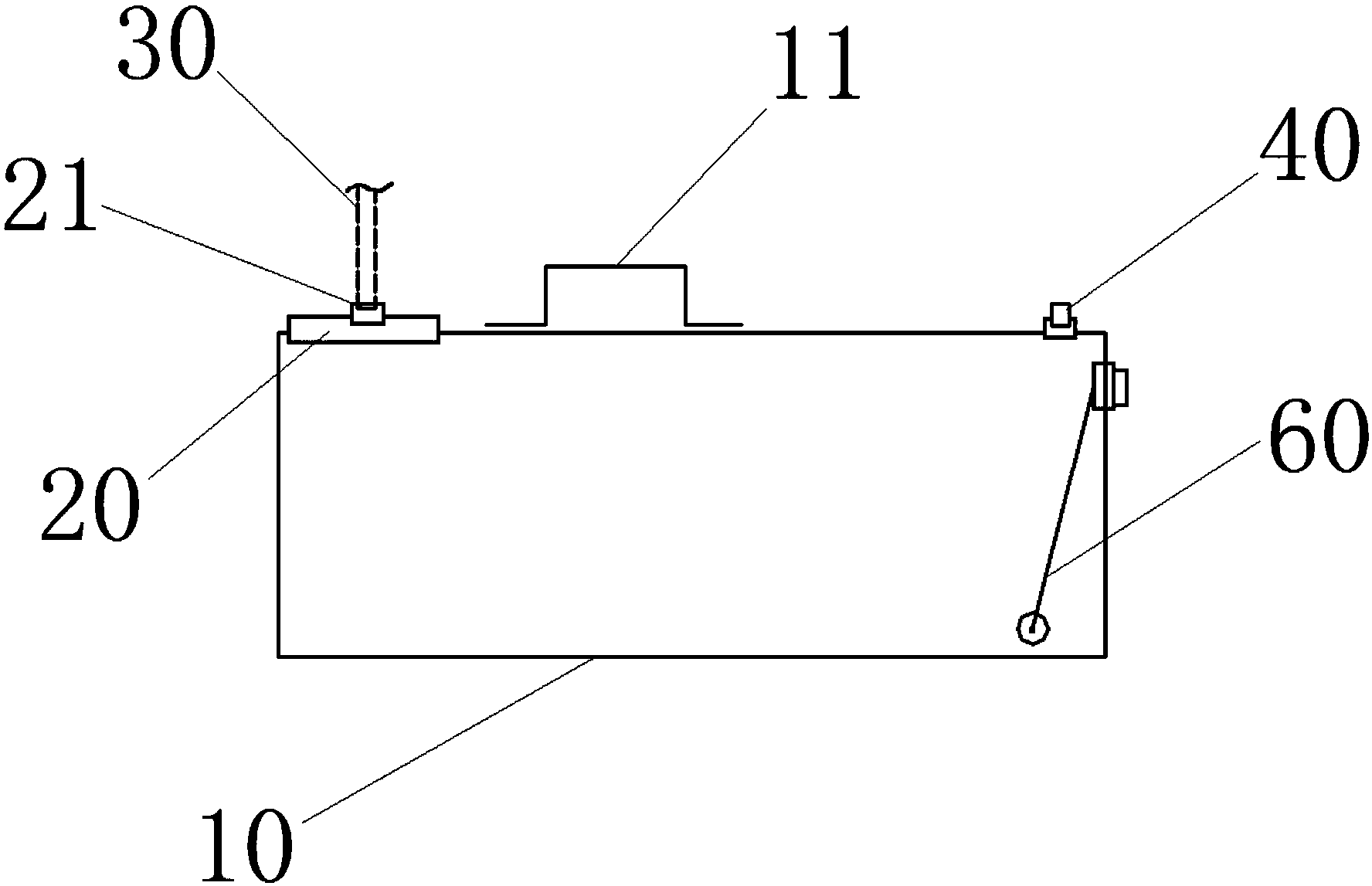

1.飞机机载快卸式污水箱，其特征在于，包括：
箱体(10)，其顶部设有拉手(11)，所述箱体(10)采用热塑性树脂材料制成;
安装于所述箱体(10)上的维护口盖(20)，所述维护口盖(20)上具有快卸进污接头(21)，所述快卸进污接头(21)与机上污水软管(30)连接;
安装于所述箱体(10)上的排气口(40)，所述排气口(40)内装有过滤网(50);以及
安装于所述箱体(10)内的液位传感器(60)。
2.根据权利要求1所述的飞机机载快卸式污水箱，其特征在于，所述排气口(40)内设有螺纹(41)，所述排气口(40)通过所述螺纹(41)与所述箱体(10)连接。
3.根据权利要求1所述的飞机机载快卸式污水箱，其特征在于，所述快卸进污接头(21)位于所述维护口盖(20)中间。
4.根据权利要求1所述的飞机机载快卸式污水箱，其特征在于，所述液位传感器(60)设置于所述箱体(10)顶部。
说明书
飞机机载快卸式污水箱
技术领域
本实用新型涉及飞机排污系统技术领域，特别涉及飞机机载快卸式污水箱。
背景技术
传统的飞机污水箱，包括箱体、拉杆、卡箍等部件，其连接结构相对复杂，重量较大。对于飞机上某些需要快速拆装水箱的清水系统，难以实现水箱的快速拆装。
实用新型内容
为克服上述现有技术存在的至少一种缺陷，本实用新型提供了飞机机载快卸式污水箱，包括：
箱体，其顶部设有拉手，所述箱体采用热塑性树脂材料制成;
安装于所述箱体上的维护口盖，所述维护口盖上具有快卸进污接头，所述快卸进污接头与机上污水软管连接;
安装于所述箱体上的排气口，所述排气口内装有过滤网;
安装于所述箱体内的液位传感器。
优选的，所述排气口内设有螺纹，所述排气口通过所述螺纹与所述箱体连接。
优选的，所述快卸进污接头位于所述维护口盖中间。
优选的，所述液位传感器设置于所述箱体顶部。
本实用新型提供的飞机机载快卸式污水箱，工艺可行性好，适用于不便于维护的位置，简化了污水箱的结构，实现其快速拆装，有效减轻重量且便于维护。
