申请日2018.09.27
公开(公告)日2019.03.12
IPC分类号C02F11/13
摘要
一种多层转盘塔式污泥油泥粪料干化设备，由热解炉、于化塔、出渣器、多层叶片搅拌器、电动减速机、叶片、筛孔板组成，其中，热解炉设置在干化塔一侧的下部，并且相通;在干化塔内设置有多层叶片搅拌器，多层叶片搅拌器上部通过轴承座固定在干化塔的顶部盖板上，下部通过轴承座与电动减速机连接;在底隔板的一侧开有落渣口，在落渣口的下部设置有出渣器;在干化塔下部的一侧设置有备用管;在多层叶片搅拌器的轴上固定有多层的搅拌叶片;在层叶片的下部相对应设置有多层的筛孔板，并且筛孔板外缘固定在干化塔的内侧壁上。本发明设置多层的筛孔板，意味着增加了平摊物料的面积，通过多层叶片搅拌器将物料刮动并自上而下运行受热干化。
权利要求书

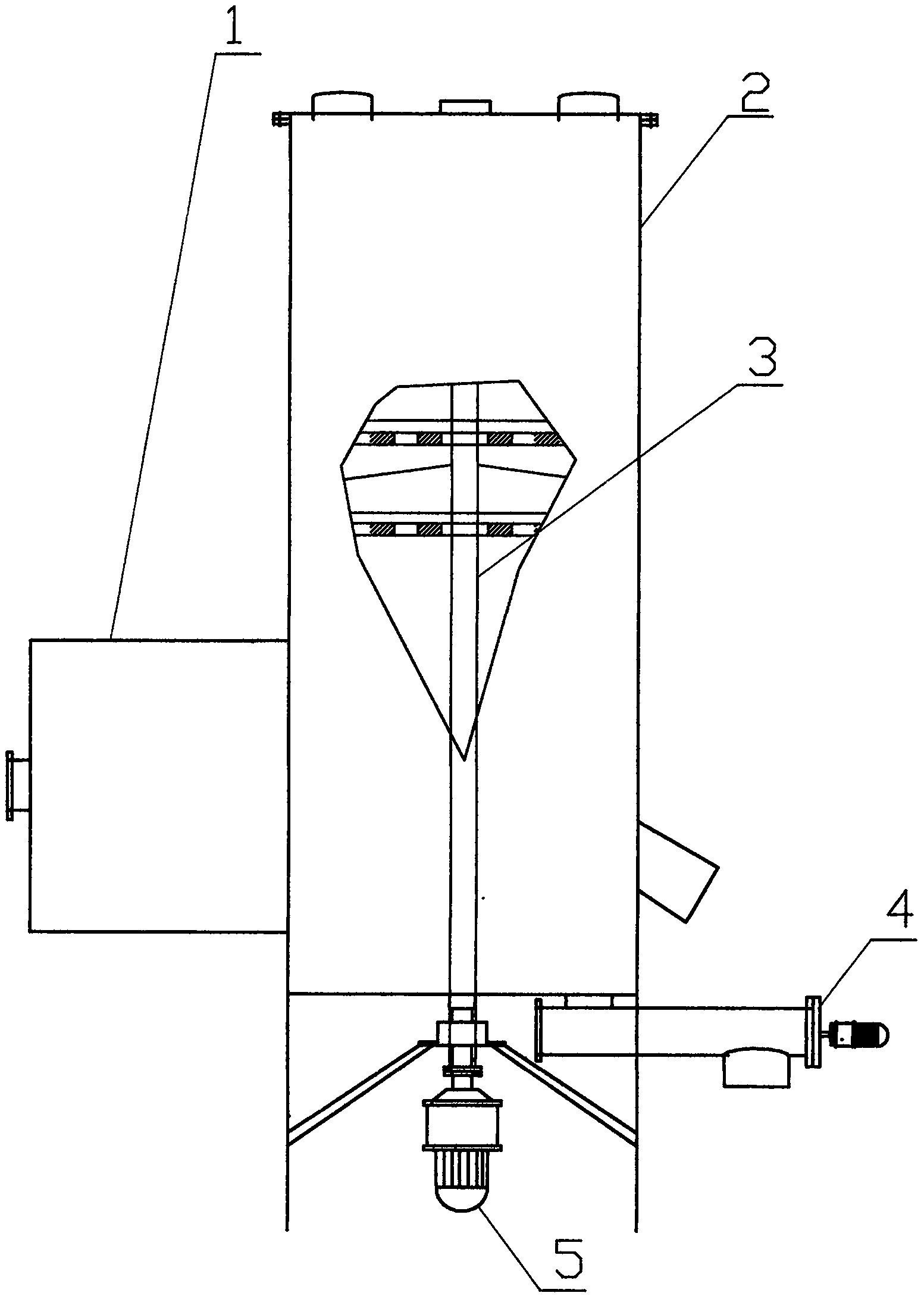

1.一种多层转盘塔式污泥油泥粪料干化设备，其特征是：本发明由热解炉(1)、干化塔(2)、多层叶片搅拌器(3)、出渣器(4)、电动减速机(5)、筛孔板(10)、叶片(11)组成，其中，热解炉(1)设置在干化塔(2)一侧的下部，并且相通;在干化塔(2)内设置有多层叶片搅拌器(3)，多层叶片搅拌器(3)上部通过轴承座(8)固定在干化塔(2)的顶部盖板(7)上，下部通过轴承座与电动减速机(5)连接;在多层叶片搅拌器(3)的轴上固定有多层的叶片(11);且在每层叶片(11)的下部相对应的设置有筛孔板(10)，并且筛孔板(10)外缘固定在干化塔(2)的内侧壁上;出渣器(4)设置在干化塔(2)的底隔板的一侧且处于落渣口(13)下部，并且与干化塔(2)相通。
说明书
一种多层转盘塔式污泥油泥粪料干化设备
技术领域
本发明涉及环保化工领域，具体涉及一种多层转盘塔式污泥油泥粪料干化设备
背景技术
垃圾污泥等废料处理的已经出现多种结构的设备，绝大多数都是将物料堆积在立式热解炉的下部进行烘烤;此种结构通气性差，干化效果也差;也有失败是将物料放置在炉箅子上加温干化，通气性有了改善，但效率较低;还有采用卧式旋转炉间接加温干燥的，尽管全部平面布置便于操作，但占地面积大，每个设备支撑多，投资相对较大，由于固废处理经济效益很低，投资大，难以推广。因此，发明一种既经济又效率高的设备很有必要。
发明内容
本发明的目的在于提供一种多层转盘塔式污泥油泥粪料干化设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种多层转盘塔式污泥油泥粪料干化设备，由热解炉、干化塔、出渣器、多层叶片搅拌器、电动减速机组成，其中，热解炉设置在干化塔一侧的下部，并且相通;在干化塔内设置有多层叶片搅拌器，多层叶片搅拌器上部通过轴承座固定在干化塔的顶部盖板上，下部通过轴承座与电动减速机连接;在底隔板的一侧开有落渣口，在落渣口的下部设置有出渣器;
作为本发明的进一步方案是：在干化塔下部的一侧设置有备用管;在多层叶片搅拌器的轴上固定有多层搅拌叶片;在每层叶片的下部相对应的设置有筛孔板，并且筛孔板外缘固定在干化塔内侧壁上。
作为本发明的再进一步方案是：在干化塔的顶部一侧设有出烟管，另一侧设有进料口。
作为本发明的再进一步方案是：热解炉设有燃烧器。多层叶片搅拌器下部的轴承座用支撑板支撑并起到稳定作用。
本发明的有益效果是：
1、本发明将干化塔与与远程热解炉组合，既可以给物料加温，又可以避免高温损坏筛孔板和多层叶片搅拌器。
2、本发明设置的筛孔板布满了网孔，大小适中，既可以将物料平摊分散在其上，又可以通过多层叶片搅拌器将物料刮动使物料落下，并自上而下依次运行，逐步受热干化。
3、本发明通过设置多层次的筛孔板，意味着增加了多层的物料平摊面积，从而大大增加了物料受热面积，提高了生产能力。
