申请日2018.01.10
公开(公告)日2018.09.18
IPC分类号C02F3/12
摘要

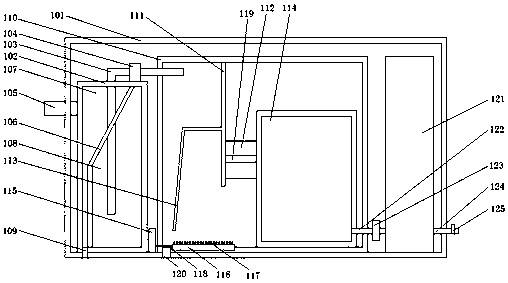

本实用新型公开了一种用于处理污水的膜生物反应装置，其中，包括污水处理箱以及设置于污水处理箱内部的进水装置、膜生物反应器、储水箱，进水装置包括进水箱、进水管以及进水泵，进水箱上连接设有送水管，进水泵连接于进水管，进水管的两端分别与进水箱、膜生物反应器连接，膜生物反应器包括膜生物反应箱以及设于膜生物反应箱内部的净水过滤装置、膜组件、曝气装置以及排污口，进水管探进膜生物反应箱内部与净水过滤装置连接，净水过滤装置背离于进水管的一侧与膜组件连接，膜组件背离于净水过滤装置的一侧设有连接储水箱的输水管，输水管上设有输水泵，曝气装置与排污口均设置于净水过滤装置的下侧。
权利要求书
1.一种用于处理污水的膜生物反应装置，其特征在于，包括污水处理箱以及设置于所述污水处理箱内部的进水装置、膜生物反应器、储水箱，所述进水装置包括进水箱、进水管以及进水泵，所述进水箱上连接设有送水管，所述进水泵连接于所述进水管，所述进水管的两端分别与所述进水箱、所述膜生物反应器连接，所述膜生物反应器包括膜生物反应箱以及设于所述膜生物反应箱内部的净水过滤装置、膜组件、曝气装置以及排污口，所述进水管探进所述膜生物反应箱内部与所述净水过滤装置连接，所述净水过滤装置背离于所述进水管的一侧与所述膜组件连接，所述膜组件背离于所述净水过滤装置的一侧设有连接所述储水箱的输水管，所述输水管上设有输水泵，所述曝气装置与所述排污口均设置于所述净水过滤装置的下侧。
2.如权利要求1所述的一种用于处理污水的膜生物反应装置，其特征在于，所述进水箱内部设有污水粗过滤板与排泥口，所述污水粗过滤板设有供水流通的第一通孔，所述污水粗过滤板将所述进水箱内部分隔成第一进水腔室与第二进水腔室，所述第一进水腔室设置于所述第二进水腔室近所述送水管的一侧，所述第一进水腔室与所述送水管连通，所述进水管探进所述进水箱并贯穿所述污水粗过滤板后与所述第二进水腔室连通，所述排泥口设置于所述第一进水腔室的底部。
3.如权利要求2所述的一种用于处理污水的膜生物反应装置，其特征在于，所述净水过滤装置包括过滤箱与过滤器，所述进水管探进所述膜生物反应箱与所述过滤箱连接，所述过滤箱的底部设有向排污口方向上延伸的污水过滤板，所述污水过滤板上设有供水流通的第二通孔，所述过滤器连接于所述过滤箱背离于所述污水过滤板的一侧，所述过滤器背离于所述过滤箱的一侧与所述膜组件连接，所述曝气装置设置于所述过滤箱的正下侧。
4. 如权利要求3所述的一种用于处理污水的膜生物反应装置，其特征在于， 所述过滤箱的底部为所述污水过滤板。
5.如权利要求3所述的一种用于处理污水的膜生物反应装置，其特征在于，所述第二通孔的直径小于所述第一通孔的直径。
6.如权利要求3所述的一种用于处理污水的膜生物反应装置，其特征在于，所述曝气装置包括进气泵、进气板以及曝气头，所述进气板的一侧设有连接所述进气泵的进气管，所述进气板的顶部连接设有复数个所述曝气头。
7.如权利要求3所述的一种用于处理污水的膜生物反应装置，其特征在于，所述过滤器内部设有滤毒层。
8.如权利要求1所述的一种用于处理污水的膜生物反应装置，其特征在于，所述储水箱背离于所述输水管的一侧设有放水管，所述放水管上设有放水阀。
说明书
一种用于处理污水的膜生物反应装置
技术领域
本实用新型涉及膜生物反应装置技术领域，具体涉及一种用于处理污水的膜生物反应装置。
背景技术
膜生物反应器为膜分离技术与生物处理技术有机结合之新型态废水处理系统，以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。主要利用膜分离设备截留水中的活性污泥与大分子有机物，现有的膜生物反应器应用并不是过于广泛，但是在对于污水处理来说，膜生物反应器的处理效果非常显著，因此膜生物反应器的应用对未来需要净水的地方有很大的帮助，能够提高净水的效率并保证净水后水的质量。
实用新型内容
本实用新型要解决的技术问题是提供一种用于处理污水的膜生物反应装置，能够通过物理方法依次过滤掉污水中的大颗粒物质，能够对进入到膜组件的污水进行快速过滤，提高整体的过滤效果，因此进入膜组件内部的污泥量将减少，降低对膜组件处理的次数，并设有排泥口和排污口进行处理，能够增加整个装置的寿命，结构简单，便于使用，用以解决现有技术导致的缺陷。
为解决上述技术问题本实用新型提供以下的技术方案：一种用于处理污水的膜生物反应装置，其中，包括污水处理箱以及设置于所述污水处理箱内部的进水装置、膜生物反应器、储水箱，所述进水装置包括进水箱、进水管以及进水泵，所述进水箱上连接设有送水管，所述进水泵连接于所述进水管，所述进水管的两端分别与所述进水箱、所述膜生物反应器连接，所述膜生物反应器包括膜生物反应箱以及设于所述膜生物反应箱内部的净水过滤装置、膜组件、曝气装置以及排污口，所述进水管探进所述膜生物反应箱内部与所述净水过滤装置连接，所述净水过滤装置背离于所述进水管的一侧与所述膜组件连接，所述膜组件背离于所述净水过滤装置的一侧设有连接所述储水箱的输水管，所述输水管上设有输水泵，所述曝气装置与所述排污口均设置于所述净水过滤装置的下侧。
上述的一种用于处理污水的膜生物反应装置，其中，所述进水箱内部设有污水粗过滤板与排泥口，所述污水粗过滤板设有供水流通的第一通孔，所述污水粗过滤板将所述进水箱内部分隔成第一进水腔室与第二进水腔室，所述第一进水腔室设置于所述第二进水腔室近所述送水管的一侧，所述第一进水腔室与所述送水管连通，所述进水管探进所述进水箱并贯穿所述污水粗过滤板后与所述第二进水腔室连通，所述排泥口设置于所述第一进水腔室的底部。
上述的一种用于处理污水的膜生物反应装置，其中，所述净水过滤装置包括过滤箱与过滤器，所述进水管探进所述膜生物反应箱与所述过滤箱连接，所述过滤箱的底部设有向排污口方向上延伸的污水过滤板，所述污水过滤板上设有供水流通的第二通孔，所述过滤器连接于所述过滤箱背离于所述污水过滤板的一侧，所述过滤器背离于所述过滤箱的一侧与所述膜组件连接，所述曝气装置设置于所述过滤箱的正下侧。
上述的一种用于处理污水的膜生物反应装置，其中，所述过滤箱的底部为所述污水过滤板。
上述的一种用于处理污水的膜生物反应装置，其中，所述第二通孔的直径小于所述第一通孔的直径。
上述的一种用于处理污水的膜生物反应装置，其中，所述曝气装置包括进气泵、进气板以及曝气头，所述进气板的一侧设有连接所述进气泵的进气管，所述进气板的顶部连接设有复数个所述曝气头。
上述的一种用于处理污水的膜生物反应装置，其中，所述过滤器内部设有滤毒层。
上述的一种用于处理污水的膜生物反应装置，其中，所述储水箱背离于所述输水管的一侧设有放水管，所述放水管上设有放水阀。
依据上述本实用新型一种用于处理污水的膜生物反应装置提供的技术方案效果是：通过物理方法依次过滤掉污水中的大颗粒物质，能够对进入到膜组件的污水进行快速过滤，提高整体的过滤效果，因此进入膜组件内部的污泥量将减少，降低对膜组件处理的次数，并设有排泥口和排污口进行处理，能够增加整个装置的寿命，结构简单，便于使用。
