申请日2017.12.07
公开(公告)日2018.07.03
IPC分类号B01D36/02
摘要

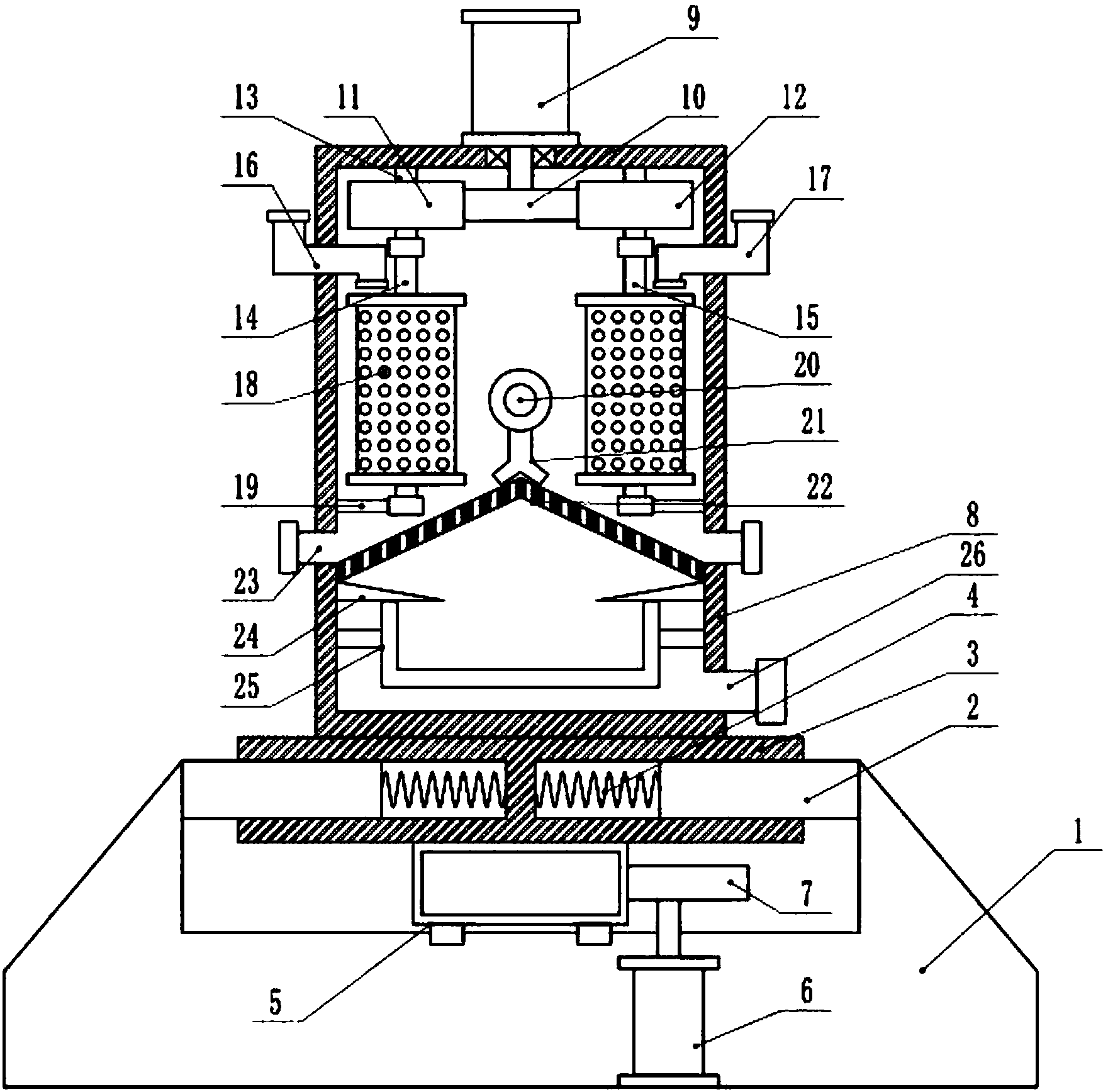

本实用新型公开了一种水质监测用污水多层次过滤装置，包括底座、第一驱动电机、过滤筒A、过滤筒B、冲洗泵、次级滤板和精细滤箱，所述滑块上表面设有过滤箱，位于左右两侧的连接轴下端均通过联轴器固定连接有过滤筒A和过滤筒B，所述过滤箱内部还通过螺钉固定安装有次级滤板，所述过滤箱的后侧内壁还固定安装有冲洗泵。过滤时，通过过滤箱的左右滑动大大提高了污水在精细滤箱中过滤的速度;通过冲洗的方式将次级滤板上的残留杂质从出渣口中冲出，从而有效避免次级滤板上杂质过多导致次级滤板上的滤孔堵塞，同时通过冲洗的方式使清理更加方便，通过上述三种过滤方式，实现多层次过滤，彻底过滤掉污水中的颗粒状杂质。
权利要求书
1.一种水质监测用污水多层次过滤装置，包括底座(1)、第一驱动电机(6)、过滤筒A(14)、过滤筒B(15)、冲洗泵(20)、次级滤板(22)和精细滤箱(25)，其特征在于：所述底座(1)的上侧设有凹槽，底座(1)的凹槽上的左右两侧对称设有导向块(2)，位于左右两侧的导向块(2)之间滑动安装有滑块(3)，导向块(2)的一端与滑块(3)的内部之间连接有弹簧(4)，所述滑块(3)的下侧焊接有滑框(5)，滑框(5)的下侧滑动安装在底座(1)上，所述底座(1)内部为空心结构且底座(1)的内部设有第一驱动电机(6)，第一驱动电机(6)的输出轴竖直向上且第一驱动电机(6)的上端过盈配合安装有凸轮(7)，凸轮(7)的外圆与滑框(5)的左侧面相接触;所述滑块(3)上表面设有过滤箱(8)，过滤箱(8)与滑块(3)的之间通过螺栓固定连接，所述过滤箱(8)的上侧中心位置固定安装有第二驱动电机(9)，第二驱动电机(9)的输出轴向下且穿进过滤箱(8)内部，第二驱动电机(9)的输出轴下端过盈配合安装有主动齿轮(10)，主动齿轮(10)的左右两侧分别啮合连接有从动齿轮A(11)和从动齿轮B(12)，从动齿轮A(11)和从动齿轮B(12)的轮芯处均过盈配合安装有连接轴(13)，位于左右两侧的连接轴(13)下端均通过联轴器固定连接有过滤筒A(14)和过滤筒B(15)，所述过滤箱(8)的内部左右两侧通过螺钉固定安装有转动座(19)，过滤筒A(14)和过滤筒B(15)的下端转动安装在转动座(19)上，所述过滤箱(8)内部还通过螺钉固定安装有次级滤板(22)，次级滤板(22)为倒“V”型,所述过滤箱(8)的后侧内壁还固定安装有冲洗泵(20)，冲洗泵(20)的进水管穿出过滤箱(8)并位于过滤箱(8)的后侧，冲洗泵(20)的下侧出水口上螺纹连接有冲洗头(21)，冲洗头(21)为Y型且位于次级滤板(22)的正上方，所述过滤箱(8)的左右两侧均开有出渣口(23)，出渣口(23)与过滤箱(8)内部的次级滤板(22)左右两端相连;所述次级滤板(22)的下侧设有导液板(24)，导液板(24)通过螺钉固定安装在过滤箱(8)的内壁上，出渣口(23)的下方设有精细滤箱(25)，所述过滤箱(8)的底部右侧还开有出水口(26)。
2.根据权利要求1所述的一种水质监测用污水多层次过滤装置，其特征在于：所述导向块(2)为矩形块且导向块(2)的表面光滑无毛刺。
3.根据权利要求1所述的一种水质监测用污水多层次过滤装置，其特征在于：所述滑块(3)的左右两侧内部开有与导向块(2)相适配的滑槽。
4.根据权利要求1所述的一种水质监测用污水多层次过滤装置，其特征在于：所述过滤筒A(14)和过滤筒B(15)上部分为开口状且过滤筒A(14)和过滤筒B(15)表面均匀开有若干组滤孔(18)。
5.根据权利要求4所述的一种水质监测用污水多层次过滤装置，其特征在于：所述滤孔(18)为圆形滤孔且圆形滤孔的直径为7-8mm。
6.根据权利要求1所述的一种水质监测用污水多层次过滤装置，其特征在于：所述过滤箱(8)的左右两侧均嵌入安装有第一进料管(16)和第二进料管(17)，第一进料管(16)和第二进料管(17)规格型号完全相同且第一进料管(16)和第二进料管(17)伸入过滤箱(8)内部并分别位于过滤筒A(14)和过滤筒B(15)的上方。
7.根据权利要求1所述的一种水质监测用污水多层次过滤装置，其特征在于：所述次级滤板(22)表面均匀开有若干组圆形滤孔且圆形滤孔的直径为3-4mm。
8.根据权利要求1所述的一种水质监测用污水多层次过滤装置，其特征在于：所述精细滤箱(25)的底部设有滤网，滤网孔径为2-3mm。
说明书
一种水质监测用污水多层次过滤装置
技术领域
本实用新型涉及一种过滤装置，具体是一种水质监测用污水多层次过滤装置。
背景技术
水质监测，是监视和测定水体中污染物的种类、各类污染物的浓度及变化趋势，评价水质状况的过程。监测范围十分广泛，包括未被污染和已受污染的天然水及各种各样的工业排水等。主要监测项目可分为两大类：一类是反映水质状况的综合指标，如温度、色度、浊度、pH值、电导率、悬浮物、溶解氧、化学需氧量和生化需氧量等;另一类是一些有毒物质，如酚、氰、砷、铅、铬、镉、汞和有机农药等。
在对污水的水质监测时，经常需要对水质进行取样进行分析，取样时污水中含有大量颗粒性杂物，从而导致分析影响分析结构，所以需对不溶性的杂质进行滤除，现有的滤除装置滤除效果差且清理较为困难。
实用新型内容
本实用新型的目的在于提供一种水质监测用污水多层次过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种水质监测用污水多层次过滤装置，包括底座、第一驱动电机、过滤筒A、过滤筒B、冲洗泵、次级滤板和精细滤箱，所述底座的上侧设有凹槽，底座的凹槽上的左右两侧对称设有导向块，位于左右两侧的导向块之间滑动安装有滑块，导向块的一端与滑块的内部之间连接有弹簧，所述滑块的下侧焊接有滑框，滑框的下侧滑动安装在底座上，所述底座内部为空心结构且底座的内部设有第一驱动电机，第一驱动电机的输出轴竖直向上且第一驱动电机的上端过盈配合安装有凸轮，凸轮的外圆与滑框的左侧面相接触。
所述滑块上表面设有过滤箱，过滤箱与滑块的之间通过螺栓固定连接，所述过滤箱的上侧中心位置固定安装有第二驱动电机，第二驱动电机的输出轴向下且穿进过滤箱内部，第二驱动电机的输出轴下端过盈配合安装有主动齿轮，主动齿轮的左右两侧分别啮合连接有从动齿轮A和从动齿轮B，从动齿轮A和从动齿轮B的轮芯处均过盈配合安装有连接轴，位于左右两侧的连接轴下端均通过联轴器固定连接有过滤筒A和过滤筒B，所述过滤箱的内部左右两侧通过螺钉固定安装有转动座，转动座内部设有轴承，且过滤筒A和过滤筒B的下端转动安装在转动座上，所述过滤箱内部还通过螺钉固定安装有次级滤板，次级滤板为倒“V”型,所述过滤箱的后侧内壁还固定安装有冲洗泵，冲洗泵的进水管穿出过滤箱并位于过滤箱的后侧，冲洗泵的下侧出水口上螺纹连接有冲洗头，冲洗头为Y型且位于次级滤板的正上方，所述过滤箱的左右两侧均开有出渣口，出渣口与过滤箱内部的次级滤板左右两端相连。
所述次级滤板的下侧设有导液板，导液板通过螺钉固定安装在过滤箱的内壁上，出渣口的下方设有精细滤箱，所述过滤箱的底部右侧还开有出水口。
作为本实用新型进一步的方案：所述导向块为矩形块且导向块的表面光滑无毛刺。
作为本实用新型再进一步的方案：所述滑块的左右两侧内部开有与导向块相适配的滑槽。
作为本实用新型再进一步的方案：所述过滤筒A和过滤筒B上部分为开口状且过滤筒A和过滤筒B表面均匀开有若干组滤孔。
作为本实用新型再进一步的方案：所述滤孔为圆形滤孔且圆形滤孔的直径为7-8mm。
作为本实用新型再进一步的方案：所述过滤箱的左右两侧均嵌入安装有第一进料管和第二进料管，第一进料管和第二进料管规格型号完全相同且第一进料管和第二进料管伸入过滤箱内部并分别位于过滤筒A和过滤筒B的上方。
作为本实用新型再进一步的方案：所述次级滤板表面均匀开有若干组圆形滤孔且圆形滤孔的直径为3-4mm。
作为本实用新型再进一步的方案：所述精细滤箱的底部设有滤网，滤网孔径为2-3mm。
与现有技术相比，本实用新型的有益效果是：过滤时，通过过滤箱的左右滑动大大提高了污水在精细滤箱中过滤的速度，过滤完成后可通电使冲洗泵开始工作并打开出渣口，通过冲洗的方式将次级滤板上的残留杂质从出渣口中冲出，从而有效避免次级滤板上杂质过多导致次级滤板上的滤孔堵塞，同时通过冲洗的方式使清理更加方便，通过上述三种过滤方式，实现多层次过滤，彻底过滤掉污水中的颗粒状杂质，从而使污水检测更加方便。
