申请日2017.12.07
公开(公告)日2018.07.03
IPC分类号C02F9/14
摘要
本实用新型提供了一种生活污水复合生态处理系统，属于污水净化领域。它解决了现有湿地净化不完全，周期长的问题。本生活污水复合生态处理系统包括依次设置的调节池、缺氧池、好氧池和沉淀池，在沉淀池上连接有污泥排放管，在沉淀池或污泥排放管上连接有与缺氧池连接的污泥回流机构，在沉淀池后方连接有湿地净化模块，本系统还包括分别与所述的缺氧池、好氧池和沉淀池连接的曝气机构。本生活污水净化系统污水净化充分高效，净化周期短。
权利要求书

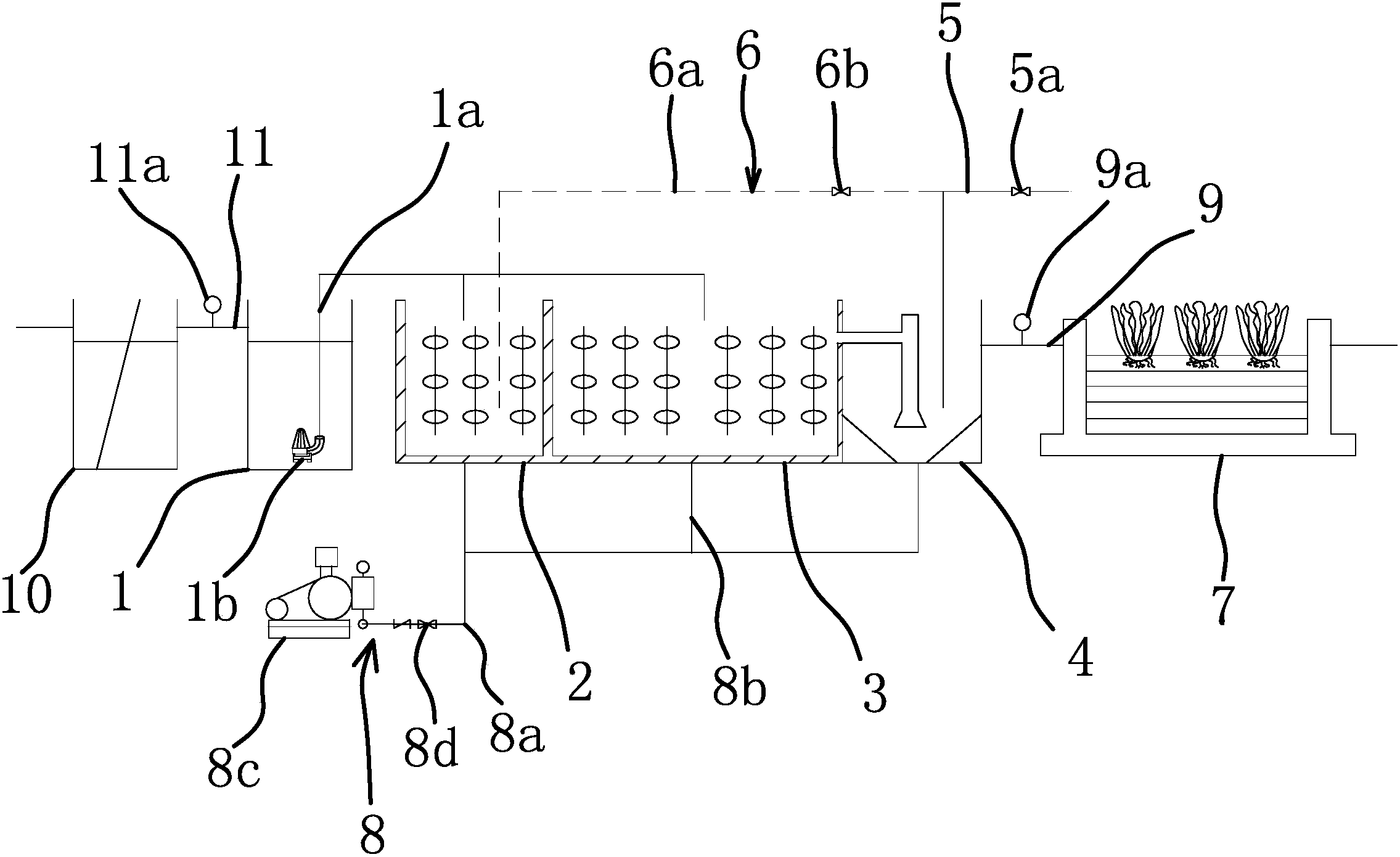

1.生活污水复合生态处理系统，其特征在于，本系统包括依次设置的调节池(1)、缺氧池(2)、好氧池(3)和沉淀池(4)，在沉淀池(4)上连接有污泥排放管(5)，在沉淀池(4)或污泥排放管(5)上连接有与缺氧池(2)连接的污泥回流机构(6)，在沉淀池(4)后方连接有湿地净化模块(7)，本系统还包括分别与所述的缺氧池(2)、好氧池(3)和沉淀池(4)连接的曝气机构(8)。
2.根据权利要求1所述的生活污水复合生态处理系统，其特征在于，所述的沉淀池(4)通过出水管(9)与湿地净化模块(7)连接，在出水管(9)上设有出水流量计(9a)。
3.根据权利要求1所述的生活污水复合生态处理系统，其特征在于，所述的曝气机构(8)包括压缩空气总管(8a)，在压缩空气总管(8a)上并联有三根与所述的缺氧池(2)、好氧池(3)和沉淀池(4)一一连接的压缩空气子管(8b)，所述的压缩空气总管(8a)与气源连接。
4.根据权利要求3所述的生活污水复合生态处理系统，其特征在于，所述的气源包括鼓风机(8c)，在压缩空气总管(8a)上还连接有节气阀()。
5.根据权利要求1所述的生活污水复合生态处理系统，其特征在于，所述的污泥回流机构(6)包括污泥回流管(6a)，在污泥回流管(6a)上连接有回流控制阀(6b)。
6.根据权利要求1所述的生活污水复合生态处理系统，其特征在于，所述的污泥排放管(5)上连接有污泥排放控制阀(5a)。
7.根据权利要求1所述的生活污水复合生态处理系统，其特征在于，本系统还包括位于调节池(1)前方的格栅渠(10)，所述的调节池(1)和格栅渠(10)之间设有排水管路(11)。
8.根据权利要求7所述的生活污水复合生态处理系统，其特征在于，所述的排水管路(11)上连接有排水流量计(11a)。
9.根据权利要求1所述的生活污水复合生态处理系统，其特征在于，所述的调节池(1)内连接有提升管(1a)且提升管(1a)向上延长并伸入至缺氧池(2)上方，在提升管(1a)的下端设有提升泵(1b)。
10.根据权利要求1所述的生活污水复合生态处理系统，其特征在于，所述的好氧池(3)体积大于缺氧池(2)的体积。
说明书
生活污水复合生态处理系统
技术领域
本实用新型属于污水净化领域，涉及一种生活污水复合生态处理系统。
背景技术
人工湿地是近年来国内外一直在应用的污水处理技术，人工湿地是一个综合的生态系统，它应用生态系统中物种共生、物质循环再生原理，结构与功能协调原则，再促进废水中污染物质良性循环的前提下，充分发挥资源的生产潜力，防止环境的再污染，获得污水处理与资源化的最佳效益。这项技术造价低、工艺简单、管理维护费用低、具有一定景观功能等优点。
现有技术虽然有以上诸多优点，但仍存在一定的局限性，主要表现在：
1.污水净化仅靠人工湿地模块的自净作用，净化污水范围有限。
2.人工湿地自净作用周期长，效率低。
发明内容
本实用新型的目的是针对现有技术存在的上述问题，提供一种生活污水复合生态处理系统。
本实用新型的目的可通过下列技术方案来实现：
一种生活污水复合生态处理系统，本系统包括依次设置的调节池、缺氧池、好氧池和沉淀池，在沉淀池上连接有污泥排放管，在沉淀池或污泥排放管上连接有与缺氧池连接的污泥回流机构，在沉淀池后方连接有湿地净化模块，本系统还包括分别与所述的缺氧池、好氧池和沉淀池连接的曝气机构。
通过常规污水净化和人工湿地模块结合，实现多环境下净化污水，净化污水更高效，设置污泥回流机构，可以保持缺氧池中适合的污泥浓度，加快污泥反应进程，提高净化效果，减小净化周期，设置湿地净化模块能对污水二次净化，而且有很好的景观效果。
在上述的一种生活污水复合生态处理系统中，所述的沉淀池通过出水管与湿地净化模块连接，在出水管上设有出水流量计。
设置出水流量计用于控制流入湿地净化模块的污水量。
在上述的一种生活污水复合生态处理系统中，所述的曝气机构包括压缩空气总管，在压缩空气总管上并联有三根与所述的缺氧池、好氧池和沉淀池一一连接的压缩空气子管，所述的压缩空气总管与气源连接。
在上述的一种生活污水复合生态处理系统中，所述的气源包括鼓风机，在压缩空气总管上还连接有节气阀。
鼓风机作为气源为各分解池提供空气，从而获得分解所需的溶解氧。
在上述的一种生活污水复合生态处理系统中，所述的污泥回流机构包括污泥回流管，在污泥回流管上连接有回流控制阀。
沉淀池内的污泥活性更强，通过污泥回流管回流至缺氧池后，污泥吸附、凝聚、沉降及降解性能都能得到充分发挥。
在上述的一种生活污水复合生态处理系统中，所述的污泥排放管上连接有污泥排放控制阀。
在上述的一种生活污水复合生态处理系统中，本系统还包括位于调节池前方的格栅渠，所述的调节池和格栅渠之间设有排水管路。
设置格栅渠能除去污水中的固体杂物。
在上述的一种生活污水复合生态处理系统中，所述的排水管路上连接有排水流量计。
设置排水流量计，能很好的控制污水排放量。
在上述的一种生活污水复合生态处理系统中，所述的调节池内连接有提升管且提升管向上延长并伸入至缺氧池上方，在提升管的下端设有提升泵。
通过提升泵将调节池中的污水导入进缺氧池。
在上述的一种生活污水复合生态处理系统中，所述的好氧池体积大于缺氧池的体积。
与现有技术相比，本生活污水复合生态处理系统通过常规污水净化和人工湿地模块结合，在多环境下净化污水，净化更充分高效，设置污泥回流，加快污泥反应进程，提高净化效果，减小净化周期，设置湿地净化模块能对污水二次净化，而且有很好的景观效果。
