申请日2018.09.27
公开(公告)日2019.03.19
IPC分类号C02F11/10; B03C3/017; B01D53/00; F23G5/027
摘要
一种单釜单塔组合式热解垃圾污泥粪料设备，由静电除尘塔、连管、烟管、热解炉、二燃室、烟气净化器组成，其中，平面设置的热解炉通过烟管与二燃室连通;二燃室与烟气净化器连通;在平面设置的烟净化器上部设置有静电除尘塔，并用连管相接贯通。本发明结构新颖，将热解炉与烟气净化器和静电除尘塔分体且平面组合，有利于降低高度，便于维修和操作，实用性强。
权利要求书

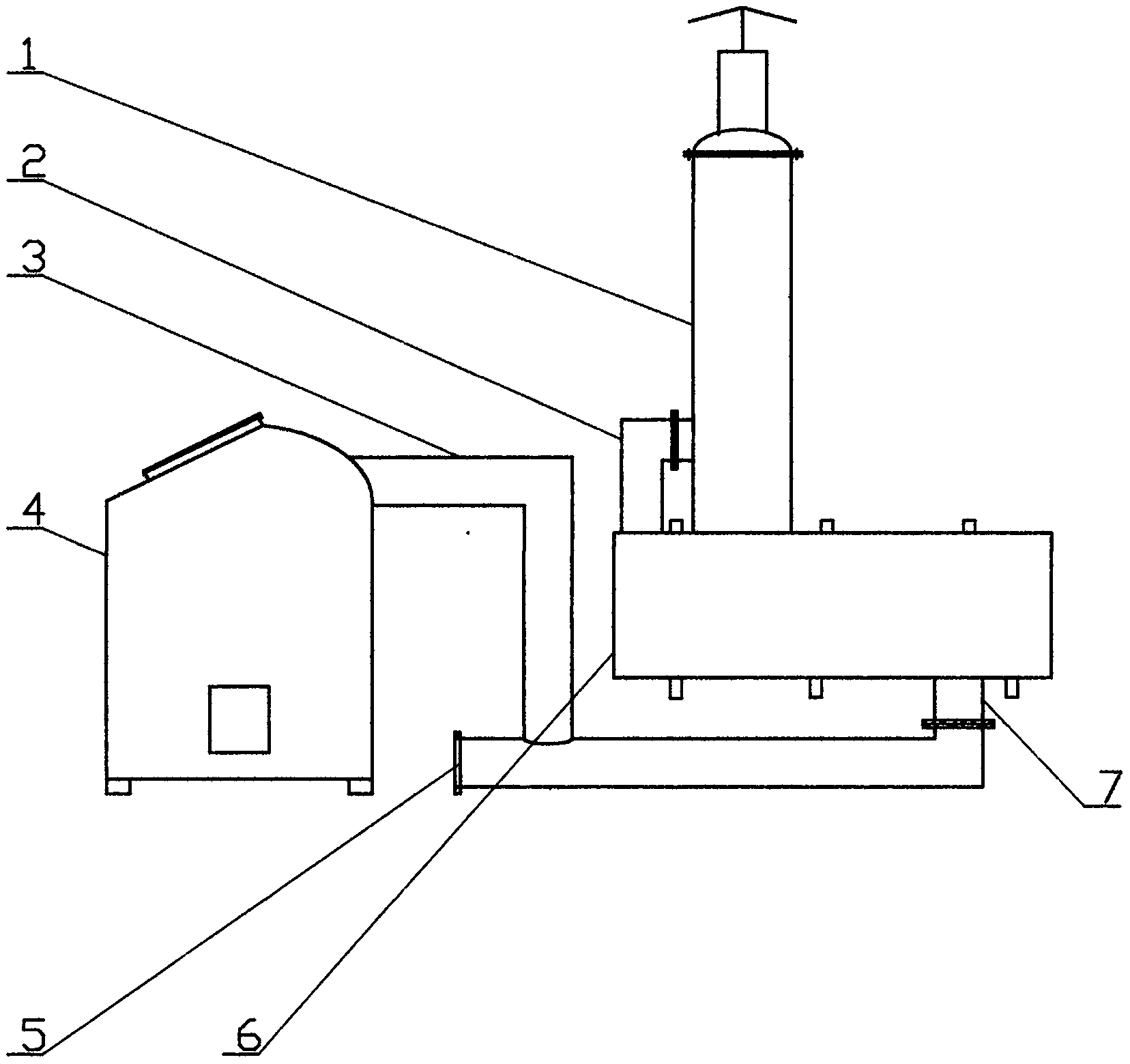

1.一种单釜单塔组合式热解垃圾污泥粪料设备，其特征是：本发明由静电除尘塔(1)、连管(2)、烟管(3)、热解炉(4)、二燃室(5)、烟气净化器(6)、连接管(7)组成，其中热解炉(4)通过烟管(3)与二燃室(5)连通;二燃室(5)与烟气净化器(6)经过连接管(7)连通;在烟净化器(6)上部设置有静电除尘塔(1)，并用连管(2)相接贯通。
2.根据权利要求1所述的一种单釜单塔组合式热解垃圾污泥粪料设备，其特征是，在烟气净化器的右边设置有急冷室(16)，中部设置有脱硝室(17)，左边设置有脱硫室(19);脱硫室(19)与脱硝室(17)之间用左隔板(11)隔开，并且上部敞开;脱硝室(17)与急冷室(16)之间用右隔板(13)隔开，并且上部敞开;在急冷室的顶部设置有冷水进管和喷头(15)，下部设有出水管(14);在脱硝室(17)的顶部设置有脱硝液进管和喷头(18)，下部设有脱硝液出管(12);在脱硫室(19)的顶部设置有脱硫液进管和喷头(20)，下部设有脱硫液出管(10)。
说明书
一种单釜单塔组合式热解垃圾污泥粪料设备
技术领域
本发明涉及环保化工领域，具体涉及一种单釜单塔组合式热解垃圾污泥粪料设备。
背景技术
用于垃圾污泥等废料处理的设备多种多样，有的结构是整体立式设置，虽然紧凑，但是过高不利于操作和维修，人员上下也不安全;也有的各个设备均分体结构，尽管全部平面布置便于操作，但占地面积大，每个设备支撑多，投资相对较大，由于固废处理经济效益很低，投资大，难以推广。因此，发明一种既便于维修操作又结构紧凑经济的设备很有必要。
发明内容
本发明的目的在于提供一种单釜单塔组合式热解垃圾污泥粪料设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
本发明实施例中，一种单釜单塔组合式热解垃圾污泥粪料设备，本发明由静电除尘塔1、连管2、烟管3、热解炉4、二燃室5、烟气净化器6、连接管7组成，其中，平面布置的热解炉通过烟管3与二燃室5连通;二燃室5与平面布置的烟气净化器6经过连接管7连通;在烟气净化器6上部设置有静电除尘塔1，并用连管2相接贯通。从上可知，本发明运用一个静电除尘塔1与一个热解炉4分别平面设立，各司其职，且总体高度降低，有利于设备的操作和维修。
作为本发明的进一步方案是：连接管伸入急冷室并与急冷室底部焊接密封。
作为本发明的再进一步方案是：在烟气净化器6的右边设置有急冷室16，中部设置有脱硝室17，左边设置有脱硫室19;脱硫室19与脱硝室17之间用左隔板11隔开，并且上部敞开;脱硝室17与急冷室16之间用右隔板13隔开，并且上部敞开;在急冷室的顶部设置有冷水进管和喷头15，下部设有出水管14;在脱硝室17的顶部设置有脱硝液进管和喷头18，下部设有脱硝液出管12;在脱硫室19的顶部设置有脱硫液进管和喷头20，下部设有脱硫液出管10。
本发明的有益效果是：
1、本发明将热解炉、烟气净化器和静电除尘塔分体平行组合，有利于降低高度，便于维修和操作。
2、由于设备高度降低，生产人员在设备上下操作更加安全。
