申请日2017.12.07
公开(公告)日2018.07.06
IPC分类号C02F1/00; E04H7/02
摘要
本实用新型提供一种多功能工业废水处理池，包括承载板、举升缸、套环、筛网罩、收卷辊、凹槽、支架、遮阳帘、导向槽以及拉杆，承载板安装在支撑柱上端面上，举升缸安装在承载板下端面右侧，套环安装在举升缸下端，筛网罩安装在套环右表面上，该设计实现了污水中大颗粒杂物的快速收集处理功能，收卷辊安装在凹槽内，凹槽开设在支架左端面中部，支架固定在处理池本体内右端面上部，遮阳帘右端包裹在收卷辊环形侧面上，导向槽开设在处理池本体内后端面上部，拉杆固定在遮阳帘左端，且拉杆后端装配在导向槽内，该设计实现了处理池本体遮蔽功能，本实用新型结构合理，功能齐全，实用性强，可靠性高。
权利要求书

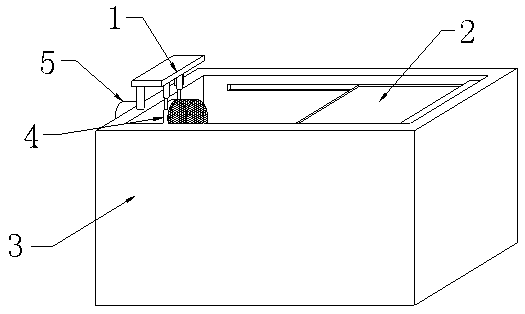

1.一种多功能工业废水处理池，包括装置主体、杂物收集机构以及遮蔽机构，其特征在于：所述装置主体包括处理池本体、进水口以及进水管，所述进水口设置在处理池本体内左端面上，所述进水管安装在处理池本体左端面上部，且进水管右端与进水口相连接;
所述杂物收集机构设置在处理池本体上端面左侧，所述杂物收集机构包括支撑柱、承载板、举升缸、套环以及筛网罩，所述支撑柱固定在处理池本体上端面左侧，所述承载板安装在支撑柱上端面上，所述举升缸安装在承载板下端面右侧，所述套环安装在举升缸下端，所述筛网罩安装在套环右表面上;
所述遮蔽机构设置处理池本体内右端面上部位置，所述遮蔽机构包括收卷辊、凹槽、支架、遮阳帘、导向槽以及拉杆，所述收卷辊安装在凹槽内，所述凹槽开设在支架左端面中部，所述支架固定在处理池本体内右端面上部，所述遮阳帘右端包裹在收卷辊环形侧面上，所述导向槽开设在处理池本体内后端面上部，所述拉杆固定在遮阳帘左端，且拉杆后端装配在导向槽内。
2.根据权利要求1所述的一种多功能工业废水处理池，其特征在于：所述套环中轴线与进水口中轴线在同一条直线上。
3.根据权利要求1所述的一种多功能工业废水处理池，其特征在于：所述举升缸设有两组，两组所述举升缸对称设置在承载板下端面上，且两组所述举升缸规格相同。
4.根据权利要求1所述的一种多功能工业废水处理池，其特征在于：所述处理池本体后端面上部安装有摇柄，且摇把前端与收卷辊相连接。
5.根据权利要求1所述的一种多功能工业废水处理池，其特征在于：所述拉杆为圆柱体结构，且拉杆环形侧面中部位置安装有把手。
6.根据权利要求1所述的一种多功能工业废水处理池，其特征在于：所述拉杆通过滑轮与导向槽相连接。
说明书
一种多功能工业废水处理池
技术领域
本实用新型是一种多功能工业废水处理池，属于工业废水处理技术领域。
背景技术
现有技术中的工业废水处理池无法对污水的大颗粒杂物进行快速收集，处理效果差，现有技术中的工业废水处理池多为敞开式结构，外界杂物极易掉落至处理池内，所以急需要一种多功能工业废水处理池来解决上述出现的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种多功能工业废水处理池，以解决上述背景技术中提出的问题，本实用新型结构合理，功能齐全，实用性强，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种多功能工业废水处理池，包括装置主体、杂物收集机构以及遮蔽机构，所述装置主体包括处理池本体、进水口以及进水管，所述进水口设置在处理池本体内左端面上，所述进水管安装在处理池本体左端面上部，且进水管右端与进水口相连接，所述杂物收集机构设置在处理池本体上端面左侧，所述杂物收集机构包括支撑柱、承载板、举升缸、套环以及筛网罩，所述支撑柱固定在处理池本体上端面左侧，所述承载板安装在支撑柱上端面上，所述举升缸安装在承载板下端面右侧，所述套环安装在举升缸下端，所述筛网罩安装在套环右表面上，所述遮蔽机构设置处理池本体内右端面上部位置，所述遮蔽机构包括收卷辊、凹槽、支架、遮阳帘、导向槽以及拉杆，所述收卷辊安装在凹槽内，所述凹槽开设在支架左端面中部，所述支架固定在处理池本体内右端面上部，所述遮阳帘右端包裹在收卷辊环形侧面上，所述导向槽开设在处理池本体内后端面上部，所述拉杆固定在遮阳帘左端，且拉杆后端装配在导向槽内。
进一步地，所述套环中轴线与进水口中轴线在同一条直线上。
进一步地，所述举升缸设有两组，两组所述举升缸对称设置在承载板下端面上，且两组所述举升缸规格相同。
进一步地，所述处理池本体后端面上部安装有摇柄，且摇把前端与收卷辊相连接。
进一步地，所述拉杆为圆柱体结构，且拉杆环形侧面中部位置安装有把手。
进一步地，所述拉杆通过滑轮与导向槽相连接。
本实用新型的有益效果：本实用新型的一种多功能工业废水处理池，因本实用新型添加了支撑柱、承载板、举升缸、套环以及筛网罩，该设计实现了污水中大颗粒杂物的快速收集处理功能，收集效果佳，解决了原有工业废水处理池无法对污水的大颗粒杂物进行快速收集，处理效果差的问题。
因本实用新型添加了收卷辊、凹槽、支架、遮阳帘、导向槽以及拉杆，该设计实现了处理池本体遮蔽功能，避免了外界杂物掉落至处理池本体内的情况发生，解决了原有工业废水处理池多为敞开式结构，外界杂物极易掉落至处理池内的问题。
因本实用新型添加了摇柄，该设计便于转动收卷辊，因本实用新型添加了把手，该设计便于拉动拉杆，因本实用新型添加了滑轮，该设计提高了拉杆移动时的稳定性，本实用新型结构合理，功能齐全，实用性强，可靠性高。
