申请日2018.09.27
公开(公告)日2019.03.19
IPC分类号F23G5/00; F23G5/44; F23G7/00
摘要
叠式炉排与炉拱组合式垃圾污泥油泥低高温联合热解炉，由进料口、炉体、上炉排、炉内拱、下炉排组成，其中，在炉体的上部的一端设置了进料口;在炉体内上部设置了上炉排，并靠固定在炉体两侧传动轴带动上炉排运行;在炉体内设置了一个或多个炉内拱，并与炉体两侧连接;在炉体的下部且是在炉内拱下部设置了一个或多个下炉排，并靠固定在炉体两侧传动轴带动下炉排运行。本发明结构新颖，物料在上炉排受热后自上向下运行，相比传统的一层炉排，可以大大提高处理能力;同时由于设置了炉内拱，可上下分层设置温度，有利于物料在不同温度下反应。具有很强的实用性。
权利要求书
1.叠式炉排与炉拱组合式垃圾污泥油泥低高温联合热解炉，其特征是，本发明由进料口(1)、炉体(2)、上炉排(3)、炉内拱(4)、下炉排(5)组成，其中，在炉体(2)的内设有一个或多个炉内拱(4)，并与炉体(2)两侧连接;在炉体(2)的下部且是在炉内拱(4)下部设置了一个或多个下炉排(5)，并靠固定在炉体(2)两侧传动轴带动下炉(5)排运行。
2.根据权利1所要求的叠式炉排与炉拱组合式垃圾污泥油泥低高温联合热解炉，其特征是，在炉内拱(4)靠上炉排(3)落料的一端设置了落料口(8)。
3.根据权利1所要求的叠式炉排与炉拱组合式垃圾污泥油泥低高温联合热解炉，其特征是，在下炉排(5)落料的一端设置了出渣口(7)。
说明书
叠式炉排与炉拱组合式垃圾污泥油泥低高温联合热解炉
技术领域
本发明涉及化工设备领域，具体涉及叠式炉排与炉拱组合式垃圾污泥油泥低高温联合热解炉。
背景技术
在各种物料干化、焚烧的设备方面，绝大多是是旋转窑炉，也有使用炉排炉的。炉排炉好处是物料在炉排上可以平摊运行，受热比较均衡。然而现有的炉排炉基本上采用单一的一层炉排，这种结构一方面难以分别设置温度，对于需要分别设置温度的物料适应性差;另一方面，由于炉排的长度太长不利于运输，且带动不佳，限制了处理能力。因此，需要发明一种更佳的结构以满足物料热解、干化，甚至焚烧的新型技术和设备。
发明内容
本发明的目的在于避免现有技术的不足之处而提供叠式炉排与炉拱组合式垃圾污泥油泥低高温联合热解炉。本发明设计一个加温炉体，在炉体内设置两层或多层炉排，并且每层炉排的上部设置有炉内拱，可以将各层炉排分别设置温度，从而既能在不依靠延长炉体炉排的基础上提高产能，又可以对物料区别设置温度，以便适应物料反应要求。
本发明的目的通过以下技术方案实现：

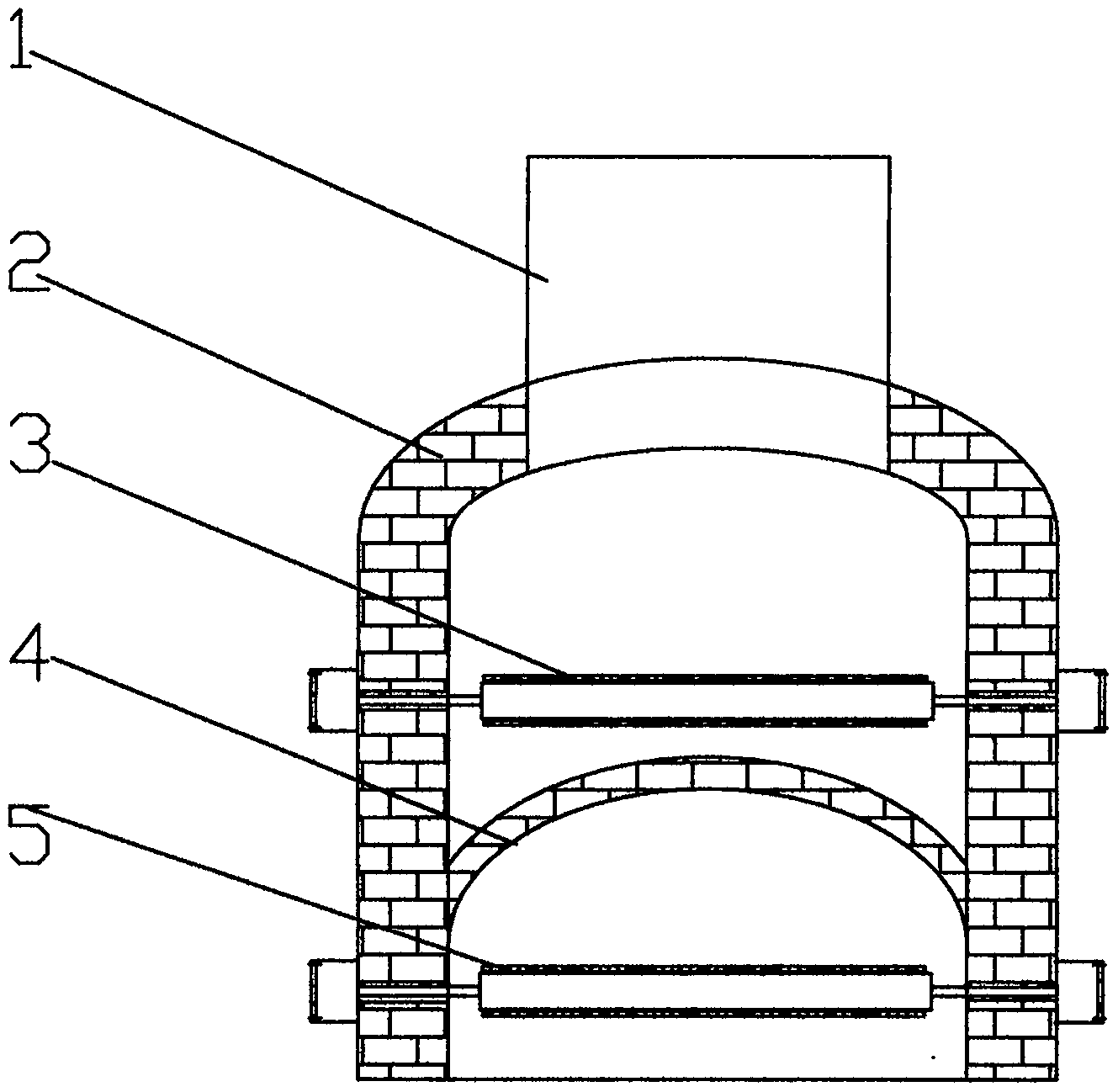

提供叠式炉排与炉拱组合式垃圾污泥油泥低高温联合热解炉，本发明由进料口1、炉体2、上炉排3、炉内拱4、下炉排5组成，其中，在炉体2的上部的一端设置了进料口1;在炉体2内上部设置了上炉排3，并靠固定在炉体2两侧传动轴带动上炉排3运行;在炉体2内设置了一个或多个炉内拱4，并与炉体2两侧连接，在炉体2的下部且是在炉内拱4下部设置了一个或多个下炉排5，并靠固定在炉体2两侧传动轴带动下炉排运行。
所述的叠式炉排与炉拱组合式垃圾污泥油泥低高温联合热解炉，优选的在炉内拱4靠上炉排3落料的一端设置了落料口8。
所述的的叠式炉排与炉拱组合式垃圾污泥油泥低高温联合热解炉，优选的在下炉排5落料的一端设置了出渣口7。
本发明有益的效果：
1、本发明产能高。由于设置了多层炉排，物料在上炉排受热后自上向下运行，相比传统的一层炉排，在不延长炉体炉排的基础上能够大大提高产能，并解决了过多延长炉体炉排影响结构的强度和运输不便的问题。
2、反应效果好。由于设置了炉拱，可上下分层设置温度，有利于物料在不同温度下反应。
3、可以延长炉排使用寿命。由于在在炉排的上部设置了炉拱，不仅使温度不易散失以保证需要的温度，同时防止该炉拱内的高温向上直接散发，导致上层的炉排因高温受损。
