申请日2017.12.07
公开(公告)日2018.07.06
IPC分类号C02F7/00; C02F3/20
摘要
本实用新型公开了一种便于快速增氧的污水处理设备，包括曝气池，曝气池为矩形池状，且曝气池的底面一侧分布有一排第一活动柱，第一活动柱为圆柱状，且每根第一活动柱的中部均水平设有第一通孔，第一活动柱的底端与曝气池的底面滑动连接，第一通孔内设有第一连接管，每根第一连接管的外端均连接有第一曝气管，每根第一曝气管均沿着曝气池的池壁竖直设置，所述曝气池的底面分布有若干根软管，每根软管上均设有曝气器，软管的一端与对应第一连接管的内端口连接，软管的另一端与对应第二连接管的内端口连接，所述曝气池的底面设有伺服电机，伺服电机的输出轴驱动连接有主动齿轮。本实用新型便于安装拆卸，有效增强曝气池的增氧效率，使用方便。
权利要求书

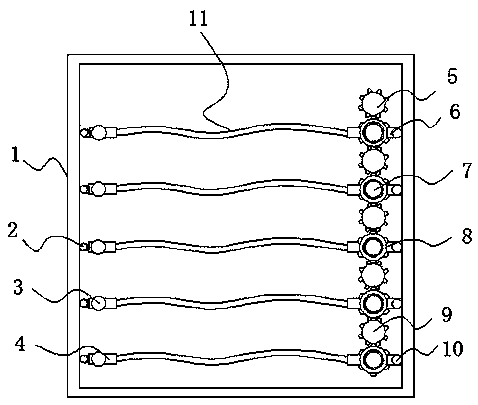

1.一种便于快速增氧的污水处理设备，包括曝气池(1)，其特征在于：曝气池(1)为矩形池状，且曝气池(1)的底面一侧分布有一排第一活动柱(3)，第一活动柱(3)为圆柱状，且每根第一活动柱(3)的中部均水平设有第一通孔，第一活动柱(3)的底端与曝气池(1)的底面滑动连接，第一通孔内设有第一连接管(4)，每根第一连接管(4)的外端均连接有第一曝气管(2)，每根第一曝气管(2)均沿着曝气池(1)的池壁竖直设置;
所述曝气池(1)的底面另一侧分布有一排第二活动柱(7)，第二活动柱(7)为圆柱状，第二活动柱(7)为圆柱状的底端与曝气池(1)的底面旋转连接，且第二活动柱(7)的中部水平设有第二通孔，第二通孔内设有第二连接管(6)，每根第二连接管(6)的外端均连接有第二曝气管(10)，第二曝气管(10)沿着相邻的池壁竖直设置;
所述曝气池(1)的底面分布有若干根软管(11)，每根软管(11)上均设有曝气器，软管(11)的一端与对应第一连接管(4)的内端口连接，软管(11)的另一端与对应第二连接管(6)的内端口连接;
每根所述第二活动柱(7)的顶部均安装有从动齿轮(8)，相邻的第二活动柱(7)之间设有中间齿轮(9)，中间齿轮(9)与相邻的从动齿轮(8)啮合连接，所述曝气池(1)的底面设有伺服电机，伺服电机的输出轴驱动连接有主动齿轮(5)。
2.根据权利要求1所述的一种便于快速增氧的污水处理设备，其特征在于：所述曝气池(1)的底面设有防水罩，伺服电机设于防水罩内，且伺服电机的输出轴穿过防水罩壳体、并位于防水罩外部。
3.根据权利要求1所述的一种便于快速增氧的污水处理设备，其特征在于：所述软管(11)为橡胶管，且软管(11)的外表面套设有一层海绵。
4.根据权利要求1所述的一种便于快速增氧的污水处理设备，其特征在于：所述软管(11)的两端与第一连接管(4)和第二连接管(6)之间可拆卸连接。
5.根据权利要求1所述的一种便于快速增氧的污水处理设备，其特征在于：所述第一连接管(4)和第二连接管(6)均为塑料管。
6.根据权利要求1所述的一种便于快速增氧的污水处理设备，其特征在于：所述第一活动柱(3)、第二活动柱(7)均为不锈钢圆柱体。
说明书
一种便于快速增氧的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种便于快速增氧的污水处理设备。
背景技术
污水处理中增氧一般需要用到曝气池， 曝气池(aeration basin)利用活性污泥法进行污水处理的构筑物。池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件。曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等。曝气方式主要采用鼓风曝气和机械曝气两种方式。
现有的曝气装置曝气效果不好，结构复杂且不方便安装拆卸，给使用者带来很大的不便。
实用新型内容
本实用新型的目的在于提供一种便于快速增氧的污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种便于快速增氧的污水处理设备，包括曝气池，曝气池为矩形池状，且曝气池的底面一侧分布有一排第一活动柱，第一活动柱为圆柱状，且每根第一活动柱的中部均水平设有第一通孔，第一活动柱的底端与曝气池的底面滑动连接，第一通孔内设有第一连接管，每根第一连接管的外端均连接有第一曝气管，每根第一曝气管均沿着曝气池的池壁竖直设置。
所述曝气池的底面另一侧分布有一排第二活动柱，第二活动柱为圆柱状，第二活动柱为圆柱状的底端与曝气池的底面旋转连接，且第二活动柱的中部水平设有第二通孔，第二通孔内设有第二连接管，每根第二连接管的外端均连接有第二曝气管，第二曝气管沿着相邻的池壁竖直设置。
所述曝气池的底面分布有若干根软管，每根软管上均设有曝气器，软管的一端与对应第一连接管的内端口连接，软管的另一端与对应第二连接管的内端口连接。
每根所述第二活动柱的顶部均安装有从动齿轮，相邻的第二活动柱之间设有中间齿轮，中间齿轮与相邻的从动齿轮啮合连接，所述曝气池的底面设有伺服电机，伺服电机的输出轴驱动连接有主动齿轮。
进一步的，所述曝气池的底面设有防水罩，伺服电机设于防水罩内，且伺服电机的输出轴穿过防水罩壳体、并位于防水罩外部。
进一步的，所述软管为橡胶管，且软管的外表面套设有一层海绵。
进一步的，所述软管的两端与第一连接管和第二连接管之间可拆卸连接。
进一步的，所述第一连接管和第二连接管均为塑料管。
进一步的，所述第一活动柱、第二活动柱均为不锈钢圆柱体。
本实用新型的有益效果是：
本实用新型在污水处理用的曝气池底部设置了多根软管，软管的两端分别连接有第一连接管和第二连接管，第一连接管和第二连接管分别插设在第一活动柱、第二活动柱上，且第一活动柱、第二活动柱分别与曝气池的底部滑动连接和转动连接，此时在伺服电机驱动下，每根软管均可在曝气池底部来回甩动，增强曝气效果，可快速增加水分的富氧量，并且整个装置结构简单、便于安装拆卸。
