申请日2018.01.10
公开(公告)日2018.09.25
IPC分类号B01D29/01; B01D29/96; F24D17/02
摘要
本实用新型提供了一种污水处理装置及包含该装置的可再生能源的热水系统，涉及建筑可再生能源供热应用领域，解决了热水系统不能对污水进行及时地处理，造成水资源的浪费及维护成本的增加，所述污水处理装置，包括集水池、进水管及出水管，还包括进水口及过滤部，所述进水管与所述进水口相互连接，所述出水管与集水池固定连接，所述过滤部包括若干层滤网及防尘筒，所述防尘筒与所述进水口及集水池紧密贴合，水流进入集水池之前，通过设置在集水池上端的滤网对水流进行过滤，从而减少对集水池的维护频率，降低了维护的成本。
权利要求书
1.一种污水处理装置，包括集水池(1)、进水管(21)及出水管(11)，其特征在于：还包括进水口(2)及过滤部(3)，所述进水管(21)与所述进水口(2)相互连接，所述出水管(11)与集水池(1)固定连接，所述过滤部(3)包括若干层滤网(31)及防尘筒(32)，所述防尘筒(32)与所述进水口(2)及集水池(1)紧密贴合。
2.根据权利要求1所述的一种污水处理装置，其特征在于：所述进水口(2)一侧设有竖直设置的定位栓(22)，所述定位栓(22)贯穿所述防尘筒(32)侧壁与所述集水池(1)固定连接。
3.根据权利要求2所述的一种污水处理装置，其特征在于：所述防尘筒(32)侧壁上设有竖直设置的贯穿槽(321)，所述进水口(2)侧壁上设有插设在贯穿槽(321)内的滑杆(23)，所述滑杆(23)远离进水口(2)一端端部呈半球形设置且滑移设置在进水口(2)侧壁上。
4.根据权利要求3所述的一种污水处理装置，其特征在于：所述滤网(31)上方沿其边缘设有呈倒置圆台状的引流部(312)，所述引流部(312)滑移设置在所述防尘筒(32)内，所述引流部(312)高度小于所述防尘筒(32)的高度，所述引流部(312)侧壁设有穿过所述贯穿槽(321)的定位杆(313)。
5.根据权利要求4所述的一种污水处理装置，其特征在于：所述贯穿槽(321)内设有抵接在所述定位杆(313)上的抵接弹簧(231)。
6.根据权利要求4所述的一种污水处理装置，其特征在于：所述引流部(312)远离滤网(31)一侧边缘圆周阵列有若干个凸起(3121)，所述防尘筒(32)内壁设有供所述凸起(3121)滑移的凹槽(33)。
7.根据权利要求1所述的一种污水处理装置，其特征在于：所述进水口(2)下端向中间延伸形成引流口(24)。

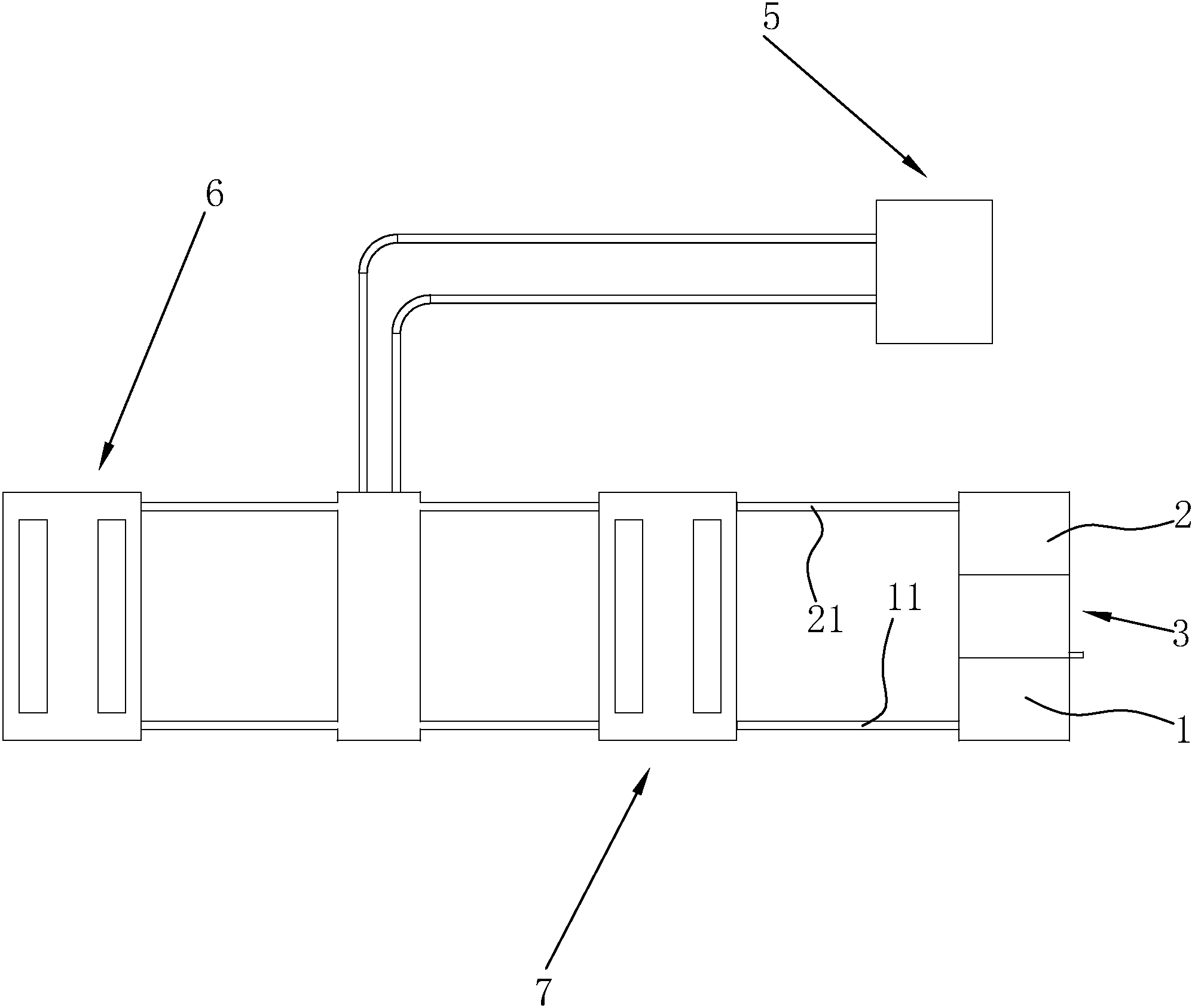

8.一种可再生能源的热水系统，包括光伏发电系统(4)、太阳能热水器系统(5)、空气源热泵制热系统(6)、水源热泵热回收系统(7)，其特征在于：还包括权利要求1-7任一一个所述的一种污水处理装置，且污水处理装置通过进水管(21)及出水管(11)与所述水源热泵热回收系统(7)相互连接。
说明书
一种污水处理装置及包含该装置的可再生能源的热水系统
技术领域
本实用新型涉及建筑可再生能源供热应用领域，特别涉及一种污水处理装置及包含该装置的可再生能源的热水系统。
背景技术
目前常规的制取生活热水方法主要是，采用锅炉、单独采用太阳能热水器、空气源热泵等来制取，其缺点在于整个系统运行经济性差，供能保障性不高，人们使用后的生活热水一般通过下水道排放掉，没有采取相应的余热回收节能装置，造成了大量的余热能源的浪费。
授权公告号为“CN206131469U”的中国专利公开了一种利用可再生能源循环制取生活热水系统，其包括光伏发电系统、太阳能热水系统、空气源热泵系统、蓄热罐、水源热泵热回收系统，其中：光伏发电经并网柜与市电相接，将所发电力输送至用户端，白天由太阳能热水器及空气源热泵蓄热至蓄热罐，电能供应为光伏与市电并列运行，夜晚无光伏发电时，系统采用市电供能，为提高整个系统环保经济性，在用户侧增加了污水集水池，集水池内水经水源热泵机组提升品位后储存至蓄热罐，整个系统既能生产用户需要的绿色电力，又可循环产生生活热水，热泵系统效率极高，同时双重电力保障措施及多重供热保障方式为用户提供安全可靠经济的供能。
但是上述技术方案，通过在用户侧增加污水集水池，通过集水池内的水源热泵机组对集水池内水源进行处理，并将水源储存至蓄热罐内，使得水源能够回收进行二次利用，但是经过水源热泵机处理完的水直接储存在集水池中，需要及时对集水池中的污水进行处理，增加了维护的成本，且浪费了水资源。
实用新型内容
本实用新型的其中一个目的是提供一种污水处理装置，具有能够对生活用水及时地进行处理，从而防止水资源的浪费的特点。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种污水处理装置，包括集水池、进水管及出水管，还包括进水口及过滤部，所述进水管与所述进水口相互连接，所述出水管与集水池固定连接，所述过滤部包括若干层滤网及防尘筒，所述防尘筒与所述进水口及集水池紧密贴合。
通过采用上述技术方案，水流进入集水池之前，通过设置在集水池上端的滤网对水流进行过滤，从而使得污水能够通过滤网及时得到处理，减少了维护人员对集水池维护的频率，从而降低了维护的成本。
优选的，所述进水口一侧设有竖直设置的定位栓，所述定位栓贯穿所述防尘筒侧壁与所述集水池固定连接。
通过采用上述技术方案，防尘筒通过定位栓转动设置在进水口及底部的集水池之间，通过转动设置，当防尘筒内壁或滤网上较脏时，可以通过转动防尘筒，使得防尘筒内壁及滤网转出集水池及进水口之间，从而使得能够更加方便地对防尘筒内壁及滤网进行清理。
优选的，所述防尘筒侧壁上设有竖直设置的贯穿槽，所述进水口侧壁上设有插设在贯穿槽内的定位凸起，所述定位凸起远离进水口一端端部呈半球形设置且滑移设置在进水口侧壁上。
通过采用上述技术方案，在进行污水处理过程中，为了防止防尘筒转动滑移处进水口及集水池之间，通过定位凸起插设到竖直设置的贯穿槽内，通过定位凸起及定位栓确定两点的固定，使得防尘筒能够固定设置在进水口及集水池之间，从而避免了在进行污水处理过程中，防尘筒的转动。
优选的，所述滤网上方沿其边缘设有呈倒置圆台状的引流部，所述引流部滑移设置在所述防尘筒内，所述引流部高度小于所述防尘筒的高度，所述引流部侧壁设有穿过所述贯穿槽的定位杆。
通过采用上述技术方案，在进行污水处理过程中，通过引流部的设置，使得水流通过引流部侧壁向下流动，使得水流在进行流动过程中不会跟侧壁有所接触，且通过引流部的滑移设置，在进行污水处理过程中，可以将滤网放置到集水池内，从而避免滤网过滤完成的水流通过贯穿槽的设置造成二次污染，且定位杆的设置，在进行滑移过程中，通过定位杆对引流部进行位置的调节，使得滤网脱离集水池，使得防尘筒能够转出集水池的上方。
优选的，所述贯穿槽内设有抵接在所述定位杆上的抵接弹簧。
通过采用上述技术方案，利用抵接弹簧与定位杆相互抵接，使得定位杆在进行使用过程中，始终贴合在集水池的侧壁上，从而使得通过抵接弹簧的弹力作用对滤网位置进行固定。
优选的，所述引流部远离滤网一侧边缘圆周阵列有若干个凸起，所述防尘筒内壁设有供所述凸起滑移的凹槽。
通过采用上述技术方案，通过凹槽与凸起之间的相互配合，使得引流部在进行滑移过程中，能够平稳地进行滑移，避免由于滑移过程中，引流部倾斜，导致引流部卡在防尘筒内，使得滑移过程不能顺畅地进行。
优选的，所述进水口下端向中间延伸形成引流口。
通过采用上述技术方案，水流通过进水口后，通过引流口的设置，使得水流能够集中在中间位置进行流动，避免由于贯穿槽的设置，导致水流通过贯穿槽流失，造成水资源的浪费。
本实用新型另外一个目的在于提供一种可再生能源的热水系统，包括光伏发电系统、太阳能热水器系统、空气源热泵制热系统、水源热泵热回收系统，还包括上述所述污水处理装置，且污水处理装置通过进水管及出水管与所述水源热泵热回收系统相互连接。
通过采用上述技术方案，通过将污水处理装置与水源热泵热回收系统连接，使得当污水通过水源热泵热回收系统到达污水装置后，通过污水处理装置对污水处理，使得水流能够及时地进行处理。
综上所述，本实用新型具有以下有益效果：
1、通过过滤部的设置，在进行水源回收过程中，通过过滤部对水源进行过滤，使得过滤后的水源能够符合生活用水的标准，有效地避免了水源的浪费;
2、通过转动设置的防尘筒，使得当防尘桶内的滤网上较脏时，可以通过转动防尘筒，使得滤网从进水口及集水池之间转动出来，从而使得能够对滤网进行清洗;
3、通过与污水处理装置相互连接的水源热泵热回收系统，在进行使用过程中，能够通过污水处理装置对水源热泵热回收系统内的污水进行清洁回收，保证了水源的清洁度。
