申请日2018.09.27
公开(公告)日2019.03.19
IPC分类号F23G5/027; F23G5/04; F23G5/44; F23G5/46; F23G5/50; F23G7/00
摘要
一种多釜切换式余热互相利用热解垃圾污泥粪料新设备，由尾气净化塔、左连管、左高温气管、左热解炉、右热解炉、右高温气管、右连管组成，其中，尾气净化塔左侧通过左连管与左热解炉连接并相通，又通过左高温气管与左热解炉连接并相通;尾气净化塔右侧通过右连管与右热解炉连接并相通，又通过右高温气管与右热解炉连接并相通。本发明结构新颖，左右两个热解炉共用一个尾气净化塔，尤其是一个热解炉在焚烧时的高温烟气可以对另一个热解炉的物料进行预热脱水，有利于快速热解焚烧;然后在被预热的热解炉正式燃烧时又反过来对前一个热解炉新装填的物料进行烘干，相互交替，可以充分利用热能，大大提高处理速度，提高处理能力。
权利要求书

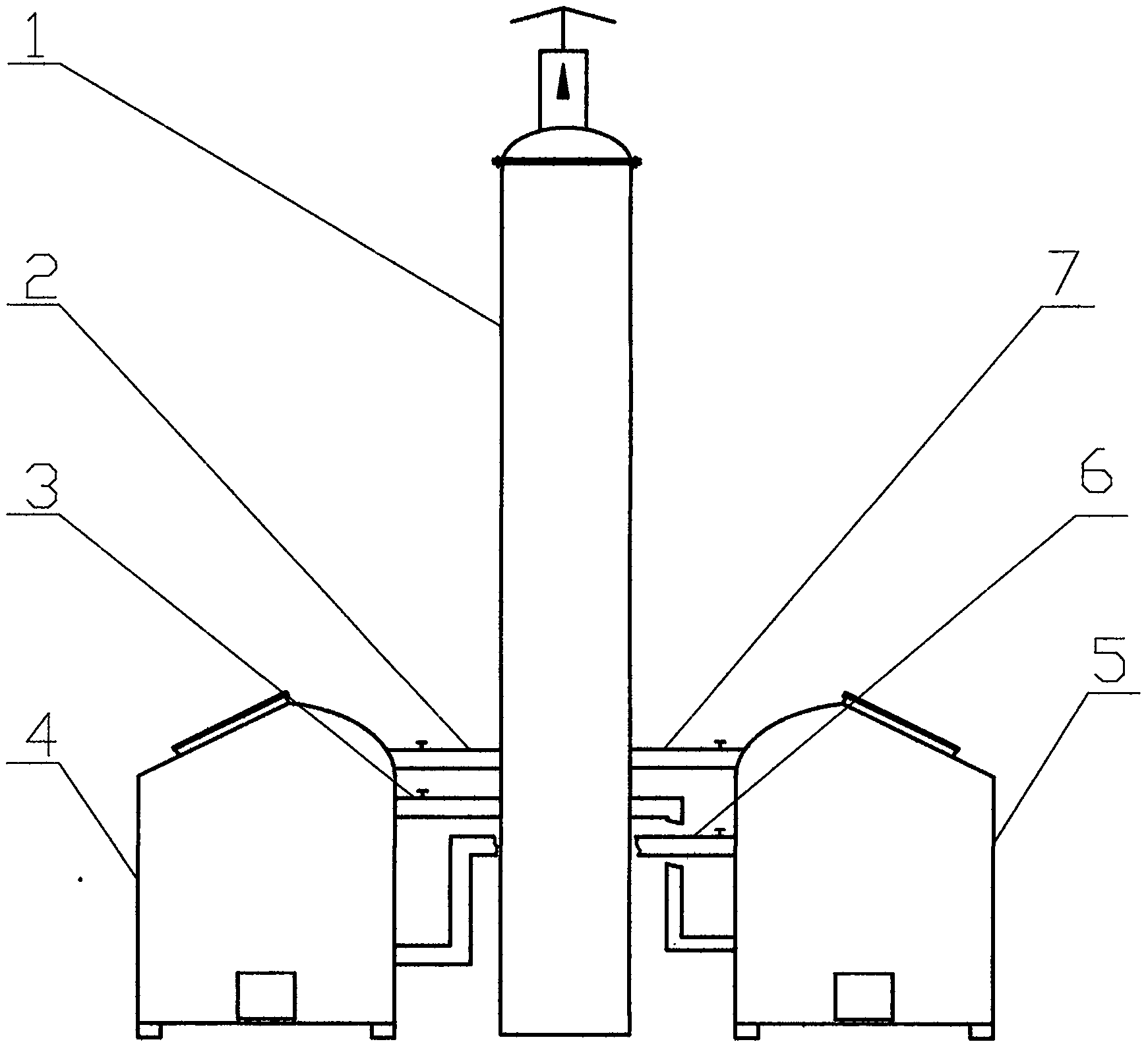

1.一种多釜切换式余热互相利用热解垃圾污泥粪料新设备，其特征是：本发明由尾气净化塔(1)、左连管(2)、左高温气管(3)、左热解炉(4)、右热解炉(5)、右高温气管(6)、右连管(7)组成，其中，尾气净化塔(1)左侧通过左连管(2)与左热解炉(4)连接并相通，又通过左高温气管(3)与左热解炉(4)连接并相通;尾气净化塔(1)右侧通过右连管(7)与右热解炉(5)连接并相通，又通过右高温气管(6)与右热解炉(5)连接并相通;左连管内(2)设有阀门二(12)并可以开与关，在左高温气管(3)内设有阀门一(11)并可以开与关;在右连管(7)内设有阀门四(14)并可以开与关，在右高温气管6内设有阀门三(13)并可以开与关。
说明书
一种多釜切换式余热互相利用热解垃圾污泥粪料新设备
技术领域
本发明涉及化工设备领域，具体涉及一种多釜切换式余热互相利用热解垃圾污泥粪料新设备。
背景技术
生活垃圾、污泥一般含水量较高，甚至达到80%，直接热解或者焚烧时非常困难。目前，这种高含水量的垃圾、污泥处理时大多采用外购燃料补充加热，很少利用自身排放的热能，无形中增加了成本，否则将难以热解垃圾、污泥。
发明内容
本发明的目的在于避免现有技术的不足之处而提供一种多釜切换式余热互相利用热解垃圾污泥粪料新设备
本发明的目的通过以下技术方案实现：
提供一种多釜切换式余热互相利用热解垃圾污泥粪料新设备，由尾气净化塔、左连管、左高温气管、左热解炉、右热解炉、右高温气管、右连管组成，其中，尾气净化塔左侧通过左连管与左热解炉连接并相通，又通过左高温气管与左热解炉连接并相通;尾气净化塔右侧通过右连管与右热解炉连接并相通，又通过右高温气管与右热解炉连接并相通。
本发明进一步的方案是，在左热解炉上部设置了左进料口，下部设有左出渣口;在右热解炉上部设置了右进料口，下部设有右出渣口。
本发明再进一步的方案是，在左连管内设有阀门二，在左高温气管内设有阀门一;在右连管内设有阀门四，在右高温气管内设有阀门三。
本发明再进一步的方案是，在左热解炉内设有左箅子，在右热解炉内设有右箅子。
本发明有益的效果：
1、本发明结构新颖，左右两个热解炉共用一个尾气净化塔，较之通常的做法即一个热解炉设置一个尾气净化塔来说节省了空间和投资。
2、本发明最大的益处是，一个热解炉在焚烧时的高温烟气可以对另一个热解炉的物料进行预热脱水，有利于快速热解焚烧;然后在被预热的热解炉正式燃烧时又反过来对前一个热解炉新装填的物料进行烘干，相互交替，可以充分利用热能，大大提高处理速度，提高处理能力。
