申请日2017.12.07
公开(公告)日2018.07.10
IPC分类号C02F9/14
摘要
本实用新型提供一种循环水排水处理回用装置，进水提升泵将循环水排水打入第一个反应池内;第一反应池与第二反应池相通;机械加速澄清池包括，澄清池进水管、下层反应室、上层反应室、导流板、澄清池集水槽、上层加料管和下层加料管;第二反应池与澄清池的下层反应室相通;下层反应室的顶部与上层反应室的底部相通;导流板设置在上层反应室的外侧;澄清池集水槽设置在导流板的外侧;上层加料管通入上层反应室;下层加料管通入下层反应室;澄清池集水槽的水通入生物滤池。其优点在于实现水质软化，加速澄清，以及生物滤池联合作用下的降解;处理后的水最终回用于循环水系统，达到节水回用的目的。
权利要求书
1.一种循环水排水处理回用装置，其特征在于：包括，进水提升泵、第一反应池、第二反应池、机械加速澄清池和生物滤池;
其中，所述进水提升泵将循环水排水打入所述第一个反应池内;
所述第一反应池与所述第二反应池相通;
所述机械加速澄清池包括，澄清池进水管、下层反应室、上层反应室、导流板、澄清池集水槽、上层加料管和下层加料管;
所述第二反应池与所述澄清池的下层反应室相通;下层反应室的顶部与上层反应室的底部相通;所述导流板设置在上层反应室的外侧;所述澄清池集水槽设置在所述导流板的外侧;所述上层加料管通入所述上层反应室;所述下层加料管通入下层反应室;
所述澄清池集水槽的水通入所述生物滤池。
2.如权利要求1所述的循环水排水处理回用装置，其特征在于：
其中，所述机械加速澄清池还包括搅拌提升机，设置在所述下层反应室和所述上层反应室内。
3.如权利要求1所述的循环水排水处理回用装置，其特征在于：
其中，所述下层反应室上部为伞形，由伞形板构成。
4.如权利要求3所述的循环水排水处理回用装置，其特征在于：
其中，所述伞形板的外侧设置浓缩挡板，形成浓缩室。
5.如权利要求4所述的循环水排水处理回用装置，其特征在于：
其中，所述浓缩室的底部设置浓缩排污泵。
6.如权利要求1所述的循环水排水处理回用装置，其特征在于：
其中，所述下层反应室的底部为漏斗形。
7.如权利要求1所述的循环水排水处理回用装置，其特征在于：
其中，所述下层反应室的在底部设置下层排污泵。
8.如权利要求1所述的循环水排水处理回用装置，其特征在于：
其中，所述第一反应池添加氢氧化钙;所述第二反应池添加碳酸钠所述上层加料管加入的聚丙烯酰胺;所述下层加料管加入的硫酸亚铁。
9.如权利要求1所述的循环水排水处理回用装置，其特征在于：
其中，所述生物滤池为臭氧-曝气生物滤池。
说明书
循环水排水处理回用装置
技术领域
本实用新型涉及一种水处理装置，特别涉及一种循环水排水处理回用装置。
背景技术
循环水作为一种工业节水措施，在很多化工厂、电厂广泛采用，其用水量约占整个工业用水量的70%以上。
循环水主要用来冷凝蒸汽，冷却产品或设备，如果冷却效果差，就会影响生产效率，使产品的收率和产品的质量下降，甚至于会造成生产事故。
为了最大可能的节约用水，需要尽可能的提高循环水的浓缩倍数运行，但随着浓缩倍数的提高，循环水系统结垢和腐蚀因子也随着成倍上升，更多的依赖水质稳定剂、杀菌剂等药剂的使用上。过多地提高浓缩倍数还会使药剂(例如聚磷酸盐)在冷却水系统内的停留时间增长而水解。
循环水运行过程中主要产生的问题：
(1)水垢：由于循环水在冷却过程中不断地蒸发，使水中含盐浓度不断增高，超过某些盐类的溶解度而沉淀。常见的有碳酸钙、磷酸钙、硅酸镁等垢。水垢的质地比较致密，大大的降低了传热效率，0.6毫米的垢厚就使传热系数降低了20%。
(2)污垢：污垢主要由水中的有机物、微生物菌落和分泌物、泥沙、粉尘等构成，垢的质地松软，不仅降低传热效率而且还引起垢下腐蚀，缩短设备使用寿命。
(3)腐蚀：循环水对换热设备的腐蚀，主要是电化腐蚀，产生的原因有设备制造缺陷、水中充足的氧气、水中腐蚀性离子(Cl-、Fe2+、Cu2+)以及微生物分泌的黏液所生成的污垢等因素，腐蚀的后果十分严重，不加控制极短的时间即使换热器、输水管路设备报废。
(4)微生物粘泥：因为循环水中溶有充足的氧气、合适的温度及富养条件，很适合微生物的生长繁殖，如不及时控制将迅速导致水质恶化、发臭、变黑，冷却塔大量黏垢沉积甚至堵塞，冷却散热效果大幅下降，设备腐蚀加剧。因此循环水处理必须控制微生物的繁殖。
为了解决循环水运行过程中产生的这些问题，除了添加一定量的水质稳定剂、杀菌剂等药剂控制外，循环水系统需要排出部分污水并补充新的水质。
常规的循环水排污水处理工艺包括：叠片过滤器旁滤去除部分SS后回用到循环水系统、离子交换树脂去除排水中的总硬度、加酸处理，控制PH7.5-8、电渗析或反渗透除盐。
电吸附除盐：通过施加外加电压形成静电场，强制离子向相反电荷的电极处移动，对双电层的充放电进行控制，改变双电层处的离子浓度，并使之不同于本体浓度。从而实现对水溶液的除盐。该技术的缺点是投资成本较高，导致运行成本较高。
电渗析技术：电渗析是在外加直流电场的作用下，利用离子交换膜的选择透过性，使离子从一部分水中迁移到另一部分水中的物理化学过程。其主要缺点是对油类、固体等有要求，设备会产生污垢，需定期清洗，设备更换周期短。
反渗透:反渗透的工作原理是在进水(浓溶液)侧施加操作压力以克服自然渗透压。当高于自然渗透压的操作压力施加于浓溶液侧时，水分子自然渗透的流动方向就会逆转，进水(浓溶液)中的水分子部分通过膜成为稀溶液侧的净化产水。但该技术对进水要求较为苛刻。特别在污水回用中要求COD≤40mg/l,油≤0.1mg/l，SDI≤3。且设备成本较高，运行成本也非常高。
叠片过滤器旁滤:叠片过滤主要去除排水中的SS性杂质。当水流通过过滤进水口进入过滤器内过滤叠片时，过滤叠片在弹簧力和水力的作用下被紧紧地压在一起，杂质颗粒被截留在叠片交叉点，经过过滤的水从过滤器主通道中流出。随着截留的颗粒越来越多，进出水的压差越来越大，当达到设定压差时，过滤器切换阀门，利用过滤后的清水对叠片进行反冲洗，清洗后的排水进入污水处理系统处理。其一般作为循环水水质控制的一种辅助，对整个循环水中的部分水质进行连续过滤处理，一般过滤水量为整个循环水的5-10%。以控制循环水中的颗粒物浓度。由于其物体的特性，其对于水体中的溶解性钙镁离子没有任何实际去除作用。
离子交换树脂:离子交换树脂作主要是采用离子交换方法,把水中呈离子态的阳、阴离子去除。其主要应用于排水的深度除盐处理，处理成本较高，且交换下来的离子依然需要蒸发结晶或者外排入废水系统增加废水处理系统处理负担。
加酸处理：控制循环水PH7.5-8，水质在较低的PH下具有更低的结晶趋势。其只能作为循环水控制的补充，不能真正作为循环水的排水处理方式。因为，就加酸处理本身而言，只是降低了水体的PH值，对于水体中的污染物质并没有任何去除。
实用新型内容
本实用新型的提供的一种循环水排水处理回用装置，针对以石灰纯碱为原料的水质软化，在机械搅拌作用下废水的机械加速澄清，以及臭氧、曝气生物滤池联合作用下的有机物氧化降解、生物降解，以及SS的过滤;解决现有技术问题，以克服现有技术的缺陷。

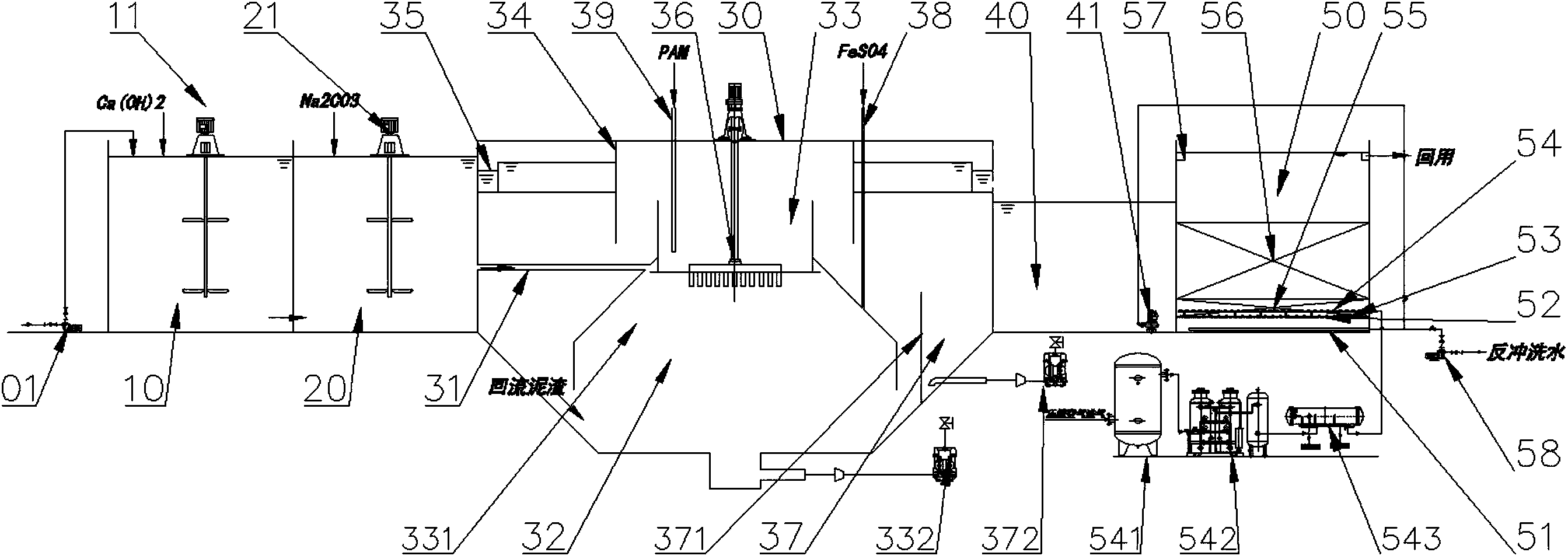

本实用新型提供一种循环水排水处理回用装置，包括，进水提升泵、第一反应池、第二反应池、机械加速澄清池和生物滤池;进水提升泵将循环水排水打入第一个反应池内;第一反应池与第二反应池相通;机械加速澄清池包括，澄清池进水管、下层反应室、上层反应室、导流板、澄清池集水槽、上层加料管和下层加料管;第二反应池与澄清池的下层反应室相通;下层反应室的顶部与上层反应室的底部相通;导流板设置在上层反应室的外侧;澄清池集水槽设置在导流板的外侧;上层加料管通入上层反应室;下层加料管通入下层反应室;澄清池集水槽的水通入生物滤池。
进一步，本实用新型提供一种循环水排水处理回用装置，还可以具有这样的特征：机械加速澄清池还包括搅拌提升机，设置在下层反应室和上层反应室内。
进一步，本实用新型提供一种循环水排水处理回用装置，还可以具有这样的特征：下层反应室上部为伞形，由伞形板构成。
进一步，本实用新型提供一种循环水排水处理回用装置，还可以具有这样的特征：伞形板的外侧设置浓缩挡板，形成浓缩室。
进一步，本实用新型提供一种循环水排水处理回用装置，还可以具有这样的特征：浓缩室的底部设置浓缩排污泵。
进一步，本实用新型提供一种循环水排水处理回用装置，还可以具有这样的特征：下层反应室的底部为漏斗形。
进一步，本实用新型提供一种循环水排水处理回用装置，还可以具有这样的特征：下层反应室的在底部设置下层排污泵。
进一步，本实用新型提供一种循环水排水处理回用装置，还可以具有这样的特征：第一反应池添加氢氧化钙;第二反应池添加碳酸钠上层加料管加入的聚丙烯酰胺;下层加料管加入的硫酸亚铁。
进一步，本实用新型提供一种循环水排水处理回用装置，还可以具有这样的特征：生物滤池为臭氧-曝气生物滤池。
本实用新型提供一种循环水排水处理回用装置，结合石灰纯碱的水质软化、机械加速下的SS澄清、有机物的臭氧氧化、生物处理与二次过滤于一体，处理后的水最终回用于循环水系统，达到节水回用的目的。
