申请日2017.12.07
公开(公告)日2018.07.31
IPC分类号C02F9/14
摘要
本实用新型公开一种微动力、微动力、地埋式、生态化污水处理系统，包括生物滤池，生物滤池包括填料层、布水管网、布风管网、收集管和出水管，收集管与出水管相连，布水管网和布风管网铺设在填料层中，布水管网包括进水管、分水干管和布水支管，所述进水管分出多个分水干管，分水干管连接布水支管，布水支管均匀分布在生物滤池的布水层，布水支管末端接布水器，布水支管和布水器周围铺设滤料，布水支管和收集管为穿孔管，还有通风设施，通风设施后接加热装置与布风管网相连，生物滤池上方覆有土层。本实用新型在同时提升出水水质、水力负荷和有机负荷，且构筑物埋在地下，节约了空间，保护了环境。
权利要求书

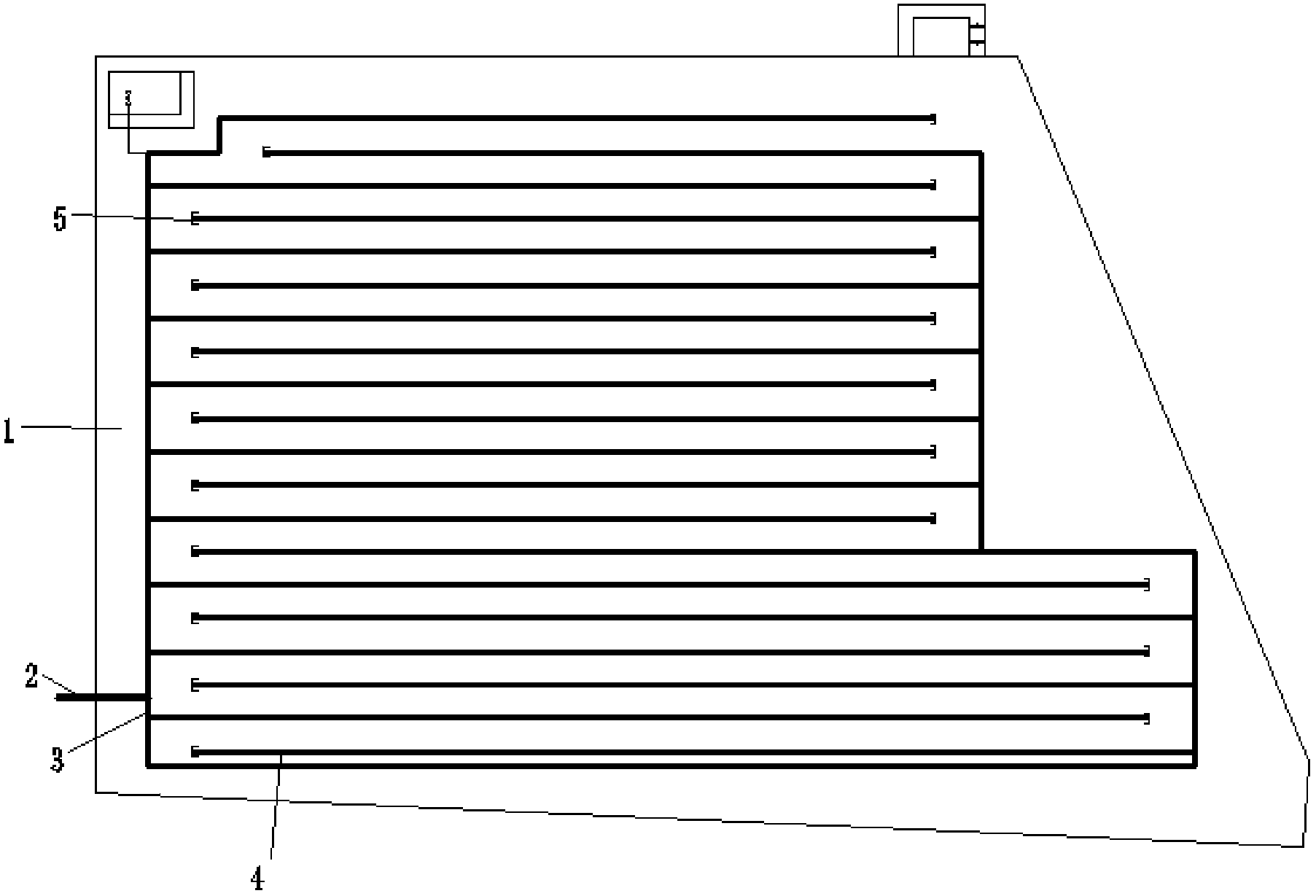

1.一种微动力、地埋式、生态化污水处理系统，包括格栅槽、沉淀池、厌氧池、调节池和生物滤池(1)，所述生物滤池(1)包括填料层(7)、布水管网，其特征在于：布水管网铺设在填料层(7)中，所述布水管网包括进水管(2)、分水干管(3)和布水支管(4)，所述进水管(2)分出多个分水干管(3)，分水干管(3)连接布水支管(4)，布水支管(4)均匀分布在生物滤池(1)的布水层，布水支管(4)末端接布水器(5)，布水支管(4)为穿孔管。
2.根据权利要求1所述的微动力、地埋式、生态化污水处理系统，其特征在于：所述生物滤池的滤料分层铺设，至少有两层滤料层。
3.根据权利要求1所述的微动力、地埋式、生态化污水处理系统，其特征在于：还包括布风管网(11)，布风管网铺设在填料层(7)中。
4.根据权利要求3所述的微动力、地埋式、生态化污水处理系统，其特征在于：还包括通风设施，通风设施后接有加热装置与布风管网(11)相连。
5.根据权利要求4所述的微动力、地埋式、生态化污水处理系统，其特征在于：所述通风设施为中压风机，所述加热装置为管道式加热装置。
6.根据权利要求4所述的微动力、地埋式、生态化污水 处理系统，其特征在于：还包括PLC控制系统，所述控制系统与通风设施和加热装置相连。
7.根据权利要求1所述的微动力、地埋式、生态化污水处理系统，其特征在于：还包括收集管(8)和出水管(9)，收集管(8)与出水管(9)相连，收集管(8)为穿孔管。
8.根据权利要求7所述的微动力、地埋式、生态化污水处理系统，其特征在于：所述出水管(9)的出水口(10)与生物滤池池底有高度差。
9.根据权利要求8所述的微动力、地埋式、生态化污水处理系统，其特征在于：所述出水管(9)的出水口(10)距离生物滤池池底70cm高。
10.根据权利要求1所述的微动力、地埋式、生态化污水处理系统，其特征在于：所述生物滤池(1)上方覆有土层(6)。
说明书
一种微动力、地埋式、生态化污水处理系统
技术领域
本实用新型涉及一种污水处理系统的领域，尤其涉及一种微动力、地埋式、生态化污水处理系统的领域。
背景技术
污水处理系统由格栅槽、沉淀池、厌氧池、调节池和生物滤池等构成。生物滤池是由碎石或塑料制品填料构成的生物处理构筑物，利用需氧微生物对污水或有机性废水进行生物氧化处理的装置，污水与填料表面上生长的微生物膜间隙接触，使污水得到净化。
现有生物滤池分为普通生物滤池和高负荷生物滤池，普通生物滤池的出水水质高但水力负荷和有机负荷都较低，高负荷生物滤池的水力负荷和有机负荷高但出水水质低。且现有生物滤池构筑物在地面上，受地形限制，滤池表面是裸露在空气中的，在夏天可能成为苍蝇等的繁殖场所，影响周围的卫生环境，冬天，可能表面结冰，影响处理能力。
实用新型内容
本实用新型针对现有污水处理系统置于地面之上，且要么出水水质不高，要么水力负荷和有机负荷较低的问题，提供一种微动力、地埋式、生态化污水处理系统，可同时提升出水水质、水力负荷和有机负荷，构筑物埋在地下，地表可以利用，节约空间，保护环境。
为达到上述目的，本实用新型采用的技术方案如下：
本实用新型公开一种微动力、地埋式、生态化污水处理系统，包括格栅槽、沉淀池、厌氧池、调节池和生物滤池，所述生物滤池包括填料层、布水管网，布水管网铺设在填料层中，所述布水管网包括进水管、分水干管和布水支管，所述进水管分出多个分水干管，分水干管连接布水支管，布水支管均匀分布在生物滤池的布水层，布水支管末端接布水器，布水支管为穿孔管。
优选的，所述生物滤池的滤料分层铺设，至少有两层滤料层。
进一步的，本实用新型还包括布风管网，布风管网铺设在填料层中。
进一步的，本实用新型还包括通风设施，通风设施后接有加热装置与布风管网相连。
进一步的，所述通风设施为中压风机。
进一步的，所述加热装置为管道式加热装置。
进一步的，本实用新型还包括PLC控制系统，所述控制系统与通风设施和加热装置相连。
进一步的，所述出水管的出水口与生物滤池池底有高度差。
优选的，所述出水管的出水口距离生物滤池池底70cm高。
本实用新型的有益效果如下：
1、采用PVC穿孔管布水，滤池不受地形的限制，可以根据地形来设计滤池的形状;
2、管道分水、均匀布水，高比表面积滤料、滤料分层次铺设、布风管网连接加热通风设施、滤池底部滤料浸没水中，提升了出水水质、水力负荷和有机负荷;
3、滤池置于地下，表面可覆土绿化，提高了土地利用率，保护环境;
