污水处理膜组器四角平衡结构

发布时间:2019-4-18 17:19:32  中国污水处理工程网

  申请日2018.01.09

  公开(公告)日2018.05.18

  IPC分类号C02F3/12; B01D65/00

  摘要

  本发明公开了一种用于污水处理的膜组器四角平衡结构,包括在膜组器底部两侧分别设置着的四条支腿,其中一侧的两条支腿为固定支腿,固定支腿的底部分别设置着万向脚,另一侧的两条自适应支腿底部也分别设置着万向脚,自适应支腿分别固定安装在一根支腿架两端,支腿架中部横向设置着轴套,膜组器底部一侧水平设置的轴与所述的轴套配合套装在一起。本发明结构简单合理,能够有效解决膜组器运行过程中的振动问题。

  权利要求书

  1.一种用于污水处理的膜组器四角平衡结构,包括在膜组器底部两侧分别设置着的四条支腿,其特征是:其中一侧的两条支腿为固定支腿,固定支腿的底部分别设置着万向脚,另一侧的两条自适应支腿底部也分别设置着万向脚,自适应支腿分别固定安装在一根支腿架两端,支腿架中部横向设置着轴套,膜组器底部一侧水平设置的轴与所述的轴套配合套装在一起。

  说明书

  用于污水处理的膜组器四角平衡结构

  技术领域

  本发明涉及一种用于污水处理的膜组器四角平衡结构。

  背景技术

  膜生物反应器(Membrane Bio-Reactor,简称MBR),它是膜分离技术与生物处理技术的有机结合。在生物反应器中保持高活性污泥浓度,提高生物处理有机负荷,因其有效的截留作用,可实现对污水深度净化。

  膜生物反应器技术是以膜组器、膜组件作为核心的集成技术系统。膜组器是膜生物反应器的关键部件之一,在实际运行过程中膜组器存在振动问题,原因是:1、膜组器底座由4条支腿支撑,由于制造误差,4条支腿底面本身不共面;2、膜池底部为混凝土地面,水平度误差较大。

  发明内容

  本发明的目的在于提供一种用于污水处理的膜组器四角平衡结构,能够解决膜组器运行过程中的振动问题。

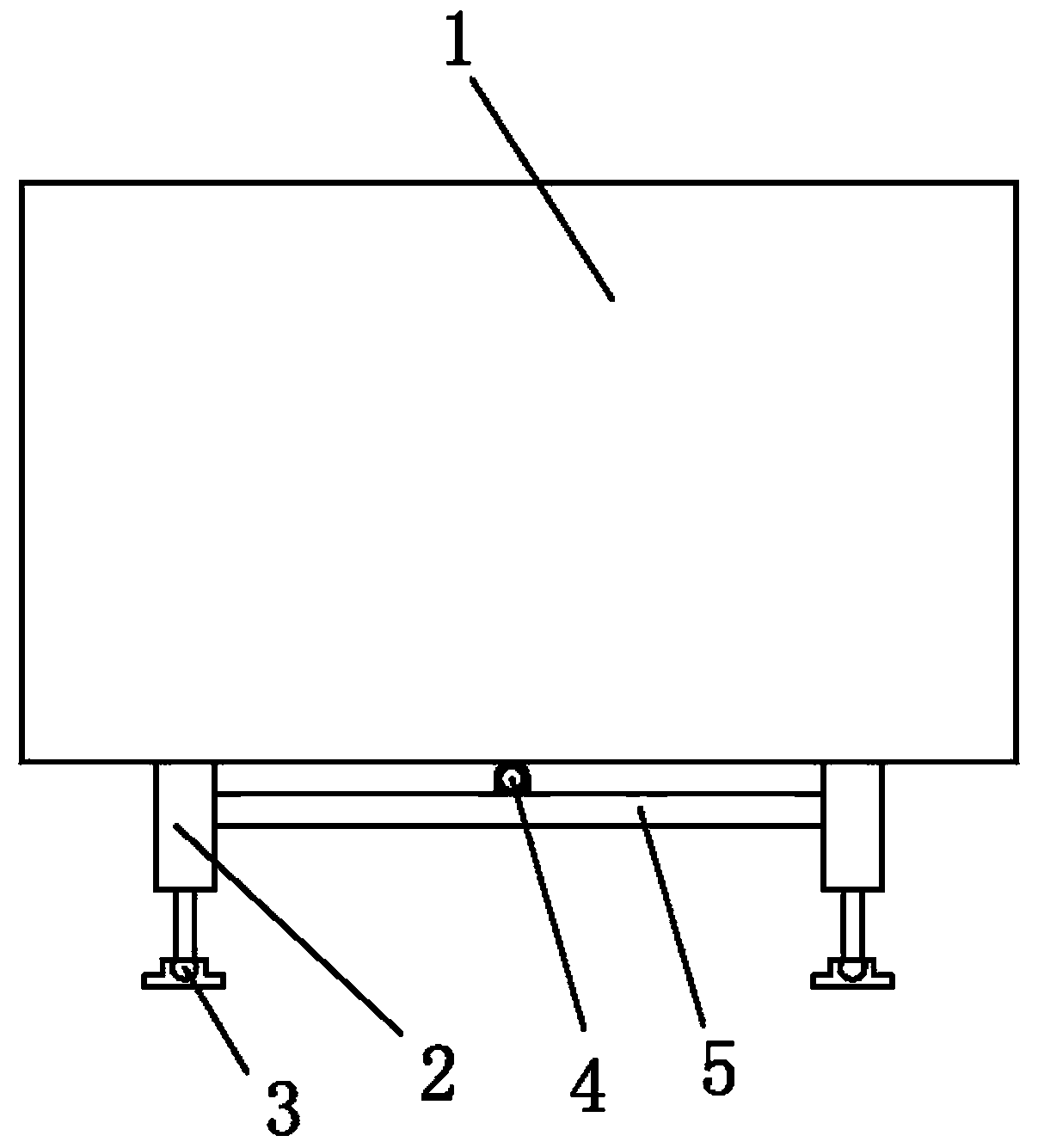

  本发明的目的是这样实现的,一种用于污水处理的膜组器四角平衡结构,包括在膜组器底部两侧分别设置着的四条支腿,其中一侧的两条支腿为固定支腿,固定支腿的底部分别设置着万向脚,另一侧的两条自适应支腿底部也分别设置着万向脚,自适应支腿分别固定安装在一根支腿架两端,支腿架中部横向设置着轴套,膜组器底部一侧水平设置的轴与所述的轴套配合套装在一起。

  本着结构简单、水下运行可靠的原则,本发明针对原有膜组器4条腿支撑结构进行了改进,保留其中一侧的两条固定支腿,只需将另一侧换成自适应支腿,自适应支腿材料与膜组器材料保持一致,所有部件连接全部采用焊接方式,方便可靠。所有支撑位置底部全部加万向脚,保证支撑位置均以面来接触混凝土地面。本发明结构简单合理,能够有效解决膜组器运行过程中的振动问题。
