申请日2018.07.13
公开(公告)日2019.02.15
IPC分类号F16K27/00; F16K31/60; F16K51/00; B01D35/04
摘要
本实用新型公开了一种化肥生产厂污水处理用截止阀，包括主阀体，所述主阀体的内表面设有螺纹孔，且螺纹孔的内部贯穿有阀杆，所述主阀体的内部顶端固定安装有密封件，且主阀体的上端外表面活动安装有限位弹簧，所述阀杆的上端外表面固定安装有手柄，且手柄的两侧外表面均设有连接孔，所述连接孔的内部贯穿有延伸杆。本实用新型所述的一种化肥生产厂污水处理用截止阀，设有限位弹簧、延伸杆、过滤套与一号水管连接座，能够让该截止阀在的开启和关闭都更加的省力,并且能够防止阀杆下降过多导致截止阀损坏，同时可以将防止污水中大型垃圾将截止阀堵塞，并且能够让该截止阀与外界污水管更加方便的连接，带来更好的使用前景。
权利要求书

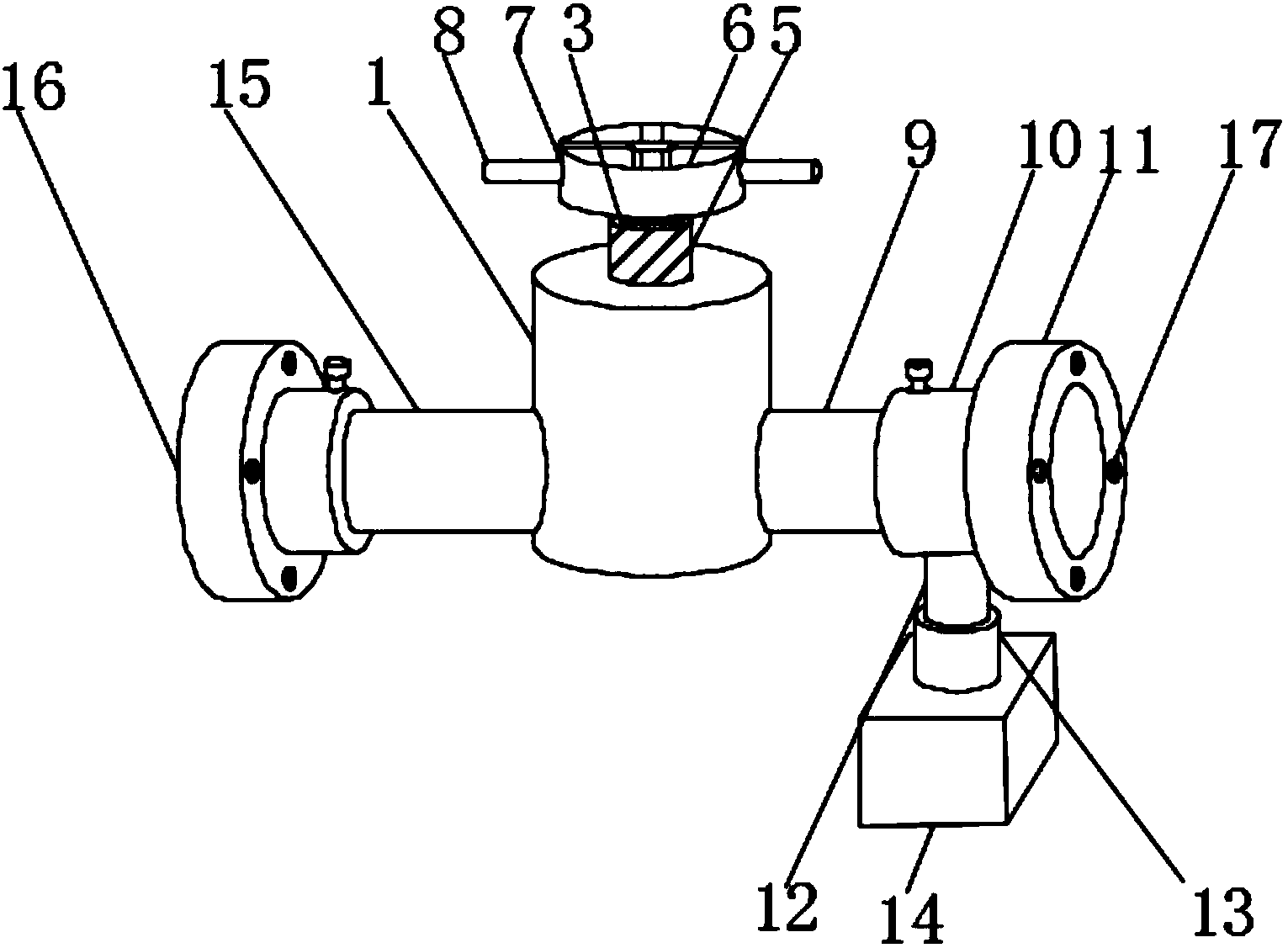

1.一种化肥生产厂污水处理用截止阀，包括主阀体(1)，其特征在于：所述主阀体(1)的内表面设有螺纹孔(2)，且螺纹孔(2)的内部贯穿有阀杆(3)，所述主阀体(1)的内部顶端固定安装有密封件(4)，且主阀体(1)的上端外表面活动安装有限位弹簧(5)，所述阀杆(3)的上端外表面固定安装有手柄(6)，且手柄(6)的两侧外表面均设有连接孔(7)，所述连接孔(7)的内部贯穿有延伸杆(8)，所述主阀体(1)的一侧外表面固定安装有进水管(9)，且进水管(9)远离主阀体(1)的一端活动安装有过滤套(10)，所述过滤套(10)远离进水管(9)的一端活动安装有一号水管连接座(11)，所述过滤套(10)的下端外表面固定安装有下料管(12)，且下料管(12)的下端活动安装有连接套管(13)，所述连接套管(13)的下端固定安装有收料盒(14)。
2.根据权利要求1所述的一种化肥生产厂污水处理用截止阀，其特征在于：所述过滤套(10)的上端内表面设有二号螺丝孔(18)，且二号螺丝孔(18)的内部贯穿有连接螺丝(19)，所述过滤套(10)的内部固定安装有密封块(20)与滤网(21)，且滤网(21)设置在密封块(20)的一侧，所述一号水管连接座(11)的内表面设有一号螺丝孔(17)，且一号螺丝孔(17)的数量至少为四组，所述一号螺丝孔(17)以一号水管连接座(11)的中心为中点呈环形等距离放置。
3.根据权利要求1所述的一种化肥生产厂污水处理用截止阀，其特征在于：所述连接套管(13)的外表面靠近下端的位置包裹有螺纹(22)，所述阀杆(3)的下端固定安装有阀堵(23)。
4.根据权利要求1所述的一种化肥生产厂污水处理用截止阀，其特征在于：所述主阀体(1)的另一侧外表面固定安装有出水管(15)，且出水管(15)远离主阀体(1)的一端固定安装有二号水管连接座(16)。
5.根据权利要求1所述的一种化肥生产厂污水处理用截止阀，其特征在于：所述延伸杆(8)的数量至少为两组，且延伸杆(8)以手柄(6)的中心为中点呈镜像放置。
说明书
一种化肥生产厂污水处理用截止阀
技术领域
本实用新型涉及一种截止阀领域，特别涉及一种化肥生产厂污水处理用截止阀。
背景技术
截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀杆施加压力，来强制密封面不泄漏;现有的截止阀在使用的时候存在一定的弊端，开启和关闭截止阀时较为费力，使得截止阀的使用体验不够好，同时污水中的石子等容易给阀体造成损坏，并且截止阀的安装较为麻烦，给截止阀的使用带了一定影响，为此，我们提出一种化肥生产厂污水处理用截止阀。
实用新型内容
本实用新型的主要目的在于提供一种化肥生产厂污水处理用截止阀，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种化肥生产厂污水处理用截止阀，包括主阀体，所述主阀体的内表面设有螺纹孔，且螺纹孔的内部贯穿有阀杆，所述主阀体的内部顶端固定安装有密封件，且主阀体的上端外表面活动安装有限位弹簧，所述阀杆的上端外表面固定安装有手柄，且手柄的两侧外表面均设有连接孔，所述连接孔的内部贯穿有延伸杆，所述主阀体的一侧外表面固定安装有进水管，且进水管远离主阀体的一端活动安装有过滤套，所述过滤套远离进水管的一端活动安装有一号水管连接座，所述过滤套的下端外表面固定安装有下料管，且下料管的下端活动安装有连接套管，所述连接套管的下端固定安装有收料盒。
优选的，所述过滤套的上端内表面设有二号螺丝孔，且二号螺丝孔的内部贯穿有连接螺丝，所述过滤套的内部固定安装有密封块与滤网，且滤网设置在密封块的一侧，所述一号水管连接座的内表面设有一号螺丝孔，且一号螺丝孔的数量至少为四组，所述一号螺丝孔以一号水管连接座的中心为中点呈环形等距离放置。
优选的，所述连接套管的外表面靠近下端的位置包裹有螺纹，所述阀杆的下端固定安装有阀堵。
优选的，所述主阀体的另一侧外表面固定安装有出水管，且出水管远离主阀体的一端固定安装有二号水管连接座。
优选的，所述延伸杆的数量至少为两组，且延伸杆以手柄的中心为中点呈镜像放置。
与现有技术相比，本实用新型具有如下有益效果：该化肥生产厂污水处理用截止阀，通过在阀杆外部套接的限位弹簧能够防止阀杆下沉过多对阀体造成损坏，并且让使用者在打开该截止阀时更加的省力，降低了工作人员的工作量，通过在连接孔内贯穿的延伸杆，延长了阀杆的力臂让使用者能够更加轻松的将该截止阀打开，通过设置的过滤套与过滤套中的密封块与滤网，能够将污水中的部分体型较大的石子过滤掉，能够有效避免阀体内部被石子堵塞和损坏同时保证了该截止阀的密封性，通过设置的一号水管连接座配合着二号水管连接座，让工作人员能够更加方便的将截止阀与外界的水管连接，整个装置简单，操作方便，使用的效果相对于传统方式更好。
