申请日2018.07.14
公开(公告)日2019.04.09
IPC分类号C02F1/04
摘要
本实用新型公开了一种MVR废水处理装置，包括机箱体，所述机箱体内部的中间位置处安装有隔板，且机箱体底部的四个拐角处均固定有缓震底座，所述机箱体内部靠近隔板的上表面位置处安装有搅拌仓，且机箱体的上表面固定有与搅拌仓通过管道相连通的添料斗，所述搅拌仓的一侧通过第一输水管连接有第一MVR蒸发器，且搅拌仓相对于第一MVR蒸发器的一侧通过第二输水管连接有第二MVR蒸发器，本实用新型设置了吸声板，实现降噪，防止噪音污染，提高了工作环境质量，便于工人工作，提高了工人的工作效率，设置了缓震底座，实现缓解装置振动，提高了装置的稳定性能，便于装置稳定工作，提高了装置的工作效率，增加了装置的生产效益。
权利要求书

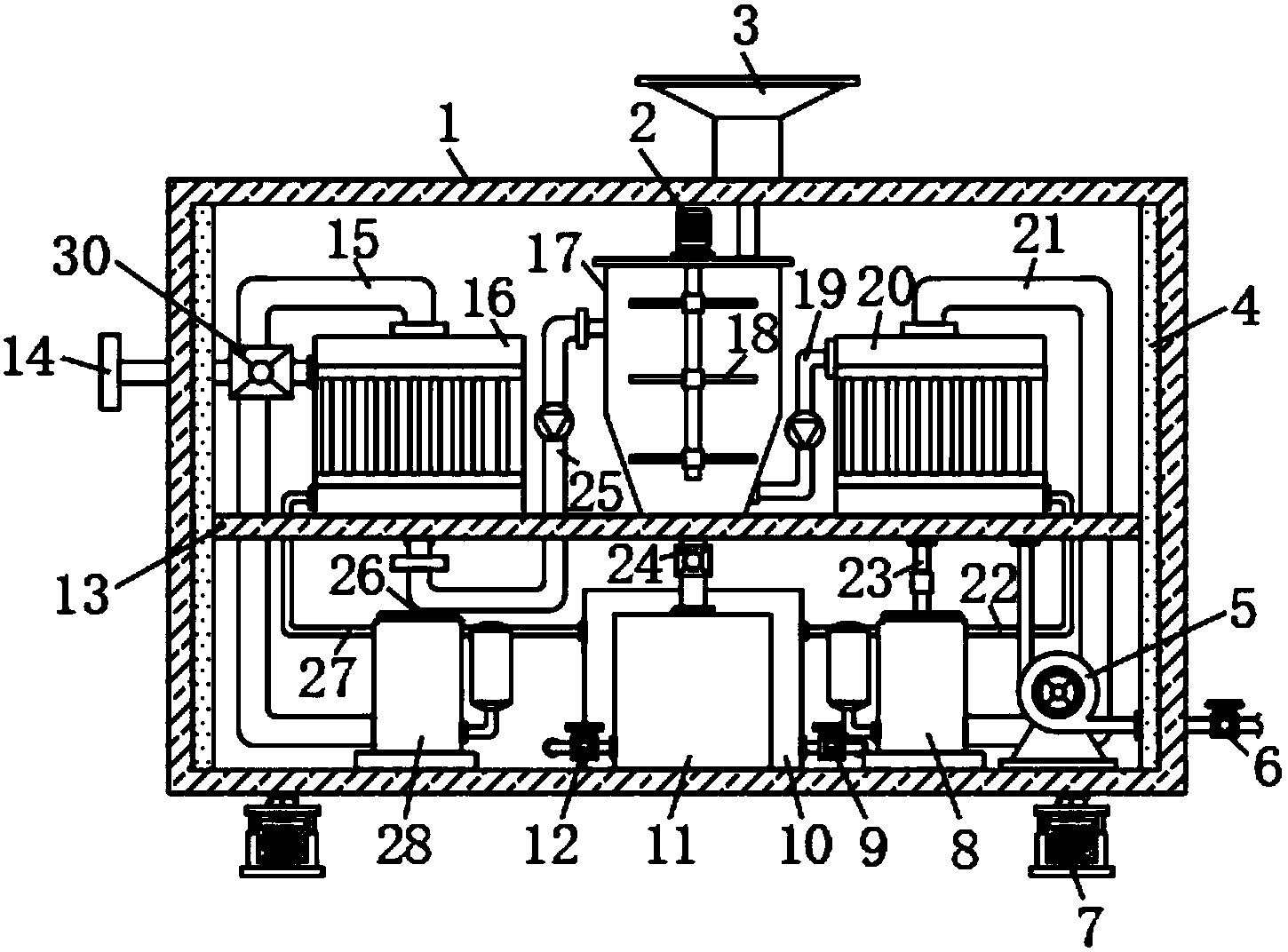

1.一种MVR废水处理装置，包括机箱体(1)，其特征在于：所述机箱体(1)内部的中间位置处安装有隔板(13)，且机箱体(1)底部的四个拐角处均固定有缓震底座(7)，所述机箱体(1)内部靠近隔板(13)的上表面位置处安装有搅拌仓(17)，且机箱体(1)的上表面固定有与搅拌仓(17)通过管道相连通的添料斗(3)，所述搅拌仓(17)的一侧通过第一输水管(19)连接有第一MVR蒸发器(20)，且搅拌仓(17)相对于第一MVR蒸发器(20)的一侧通过第二输水管(25)连接有第二MVR蒸发器(16)，所述搅拌仓(17)的上表面安装有电机(2)，且搅拌仓(17)的内部安装有与电机(2)通过转轴转动连接的搅拌叶(18)，所述第二MVR蒸发器(16)顶部的一侧连接有进水管(14)，且进水管(14)靠近第二MVR蒸发器(16)的一端安装有过滤器(30)，所述机箱体(1)内部底部的中间位置处安装有收集箱(11)，且收集箱(11)的后侧安装有储水箱(10)，所述收集箱(11)的一侧通过管道连接有排废阀(12)，且收集箱(11)的上表面通过管道连接有与搅拌仓(17)相连接的输送阀(24)，所述储水箱(10)的一侧通过管道连接有冷凝水排出阀(9)，所述收集箱(11)的一侧安装有第一压缩机(8)，且收集箱(11)相对于第一压缩机(8)的一侧固定有第二压缩机(28)，所述第二压缩机(28)的一侧与第二MVR蒸发器(16)的顶端之间连接有第二输汽管(15)，且第二压缩机(28)的顶端与第二MVR蒸发器(16)的底部之间连接有第二进汽管(26)，所述第二MVR蒸发器(16)底部的一侧与储水箱(10)的一侧之间连接有第二冷凝水管(27)，所述第一压缩机(8)的一侧与第一MVR蒸发器(20)的顶端之间连接有第一输汽管(21)，且第一压缩机(8)的顶端与第一MVR蒸发器(20)的底部之间连接有第一进汽管(23)，所述第一MVR蒸发器(20)的一侧与储水箱(10)的一侧之间连接有第一冷凝水管(22)，所述机箱体(1)内部底部靠近第一压缩机(8)的一侧位置处安装有离心泵(5)，且离心泵(5)的一端与第一MVR蒸发器(20)的底部通过管道连接，另一端通过管道连接有排料阀(6)，所述机箱体(1)的前表面安装有控制器(29)，且机箱体(1)内壁的两侧对称安装有吸声板(4)，所述电机(2)、离心泵(5)、第一压缩机(8)、第二MVR蒸发器(16)、第一MVR蒸发器(20)和第二压缩机(28)均与控制器(29)电性连接。
2.根据权利要求1所述的一种MVR废水处理装置，其特征在于：所述吸声板(4)的内部设置有聚酯纤维吸声层。
3.根据权利要求1所述的一种MVR废水处理装置，其特征在于：所述第二MVR蒸发器(16)和第一MVR蒸发器(20)均是由加热器、分离器和强制循环泵组成。
4.根据权利要求1所述的一种MVR废水处理装置，其特征在于：所述过滤器(30)的内部设置有过滤网。
5.根据权利要求1所述的一种MVR废水处理装置，其特征在于：所述缓震底座(7)是由缓震弹簧、阻尼板、限位板和调节螺母组成。
说明书
一种MVR废水处理装置
技术领域
本实用新型属于MVR技术领域，具体涉及一种MVR废水处理装置。
背景技术
MVR是机械式蒸汽再压缩技术的简称，是利用蒸发系统自身产生的二次蒸汽及其能量，将低品位的蒸汽经压缩机的机械做功提升为高品位的蒸汽热源，MVR主要运用于蒸发浓缩物料，与传统的多效蒸发相比，具有节能优势，目前国内已成功运用在化工废水零排放、糖醇有机浓缩、制药中间体浓缩、精馏乏汽利用等方面。
但是目前市场上的MVR废水处理装置在废水处理过程中仍然存在一定的缺陷，例如，装置工作时容易产生大量的噪音，噪音污染严重，影响工人工作，另外，装置工作时容易产生振动，不便于装置稳定工作，稳定性能有待提高。
实用新型内容
本实用新型的目的在于提供一种MVR废水处理装置，以解决上述背景技术中提出的装置工作时容易产生大量的噪音，噪音污染严重，影响工人工作，另外，装置工作时容易产生振动，不便于装置稳定工作，稳定性能有待提高的问题。
为实现上述目的，本实用新型提供如下技术方案：一种MVR废水处理装置，包括机箱体，所述机箱体内部的中间位置处安装有隔板，且机箱体底部的四个拐角处均固定有缓震底座，所述机箱体内部靠近隔板的上表面位置处安装有搅拌仓，且机箱体的上表面固定有与搅拌仓通过管道相连通的添料斗，所述搅拌仓的一侧通过第一输水管连接有第一MVR蒸发器，且搅拌仓相对于第一MVR蒸发器的一侧通过第二输水管连接有第二MVR蒸发器，所述搅拌仓的上表面安装有电机，且搅拌仓的内部安装有与电机通过转轴转动连接的搅拌叶，所述第二MVR蒸发器顶部的一侧连接有进水管，且进水管靠近第二MVR蒸发器的一端安装有过滤器，所述机箱体内部底部的中间位置处安装有收集箱，且收集箱的后侧安装有储水箱，所述收集箱的一侧通过管道连接有排废阀，且收集箱的上表面通过管道连接有与搅拌仓相连接的输送阀，所述储水箱的一侧通过管道连接有冷凝水排出阀，所述收集箱的一侧安装有第一压缩机，且收集箱相对于第一压缩机的一侧固定有第二压缩机，所述第二压缩机的一侧与第二MVR蒸发器的顶端之间连接有第二输汽管，且第二压缩机的顶端与第二MVR蒸发器的底部之间连接有第二进汽管，所述第二MVR蒸发器底部的一侧与储水箱的一侧之间连接有第二冷凝水管，所述第一压缩机的一侧与第一MVR蒸发器的顶端之间连接有第一输汽管，且第一压缩机的顶端与第一MVR蒸发器的底部之间连接有第一进汽管，所述第一MVR蒸发器的一侧与储水箱的一侧之间连接有第一冷凝水管，所述机箱体内部底部靠近第一压缩机的一侧位置处安装有离心泵，且离心泵的一端与第一MVR蒸发器的底部通过管道连接，另一端通过管道连接有排料阀，所述机箱体的前表面安装有控制器，且机箱体内壁的两侧对称安装有吸声板，所述电机、离心泵、第一压缩机、第二MVR蒸发器、第一MVR蒸发器和第二压缩机均与控制器电性连接。
优选的，所述吸声板的内部设置有聚酯纤维吸声层。
优选的，所述第二MVR蒸发器和第一MVR蒸发器均是由加热器、分离器和强制循环泵组成。
优选的，所述过滤器的内部设置有过滤网。
优选的，所述缓震底座是由缓震弹簧、阻尼板、限位板和调节螺母组成。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型设置了吸声板，在废水处理过程中，机箱体内壁两侧的吸声板通过其内部的聚酯纤维吸声板能够将装置工作时部件产生的噪音进行吸收，防止噪音污染，提高了工作环境质量，便于工人工作，提高了工人的工作效率。
(2)本实用新型设置了缓震底座，在废水处理过程中，机箱体底部的缓震底座通过其内部的缓震弹簧、阻尼板、限位板和调节螺母能够有效的缓解装置工作时产生的振动，提高了装置的稳定性能，便于装置稳定工作，提高了装置的工作效率，增加了装置的生产效益。
