申请日2018.07.14
公开(公告)日2018.11.23
IPC分类号C02F11/12
摘要
本发明公开了一种具备挤压功能的离心式污泥脱水机，包括支撑底座，所述支撑底座的下端连接有支撑脚，且支撑底座的上表面通过复位转轴与气缸相连接，所述气缸的上端连接有活塞杆，且活塞杆的上端通过另一个复位转轴与连接底座相连接，所述连接底座的侧面设置有排水孔和排泥槽，且连接底座的上表面安装有驱动电机，且驱动电机通过皮带传动结构与差速器相连接。该具备挤压功能的离心式污泥脱水机能有效的缓冲支撑底座受到的振动，进而有利于该离心式污泥脱水机稳定的安置在使用位置，同时有利于减小支撑脚与地面产生的噪音，能便于挤压固体污泥，以便于进一步的将其内部含有的水分挤压出，有利于进一步的减小固体污泥中的含水率。
权利要求书

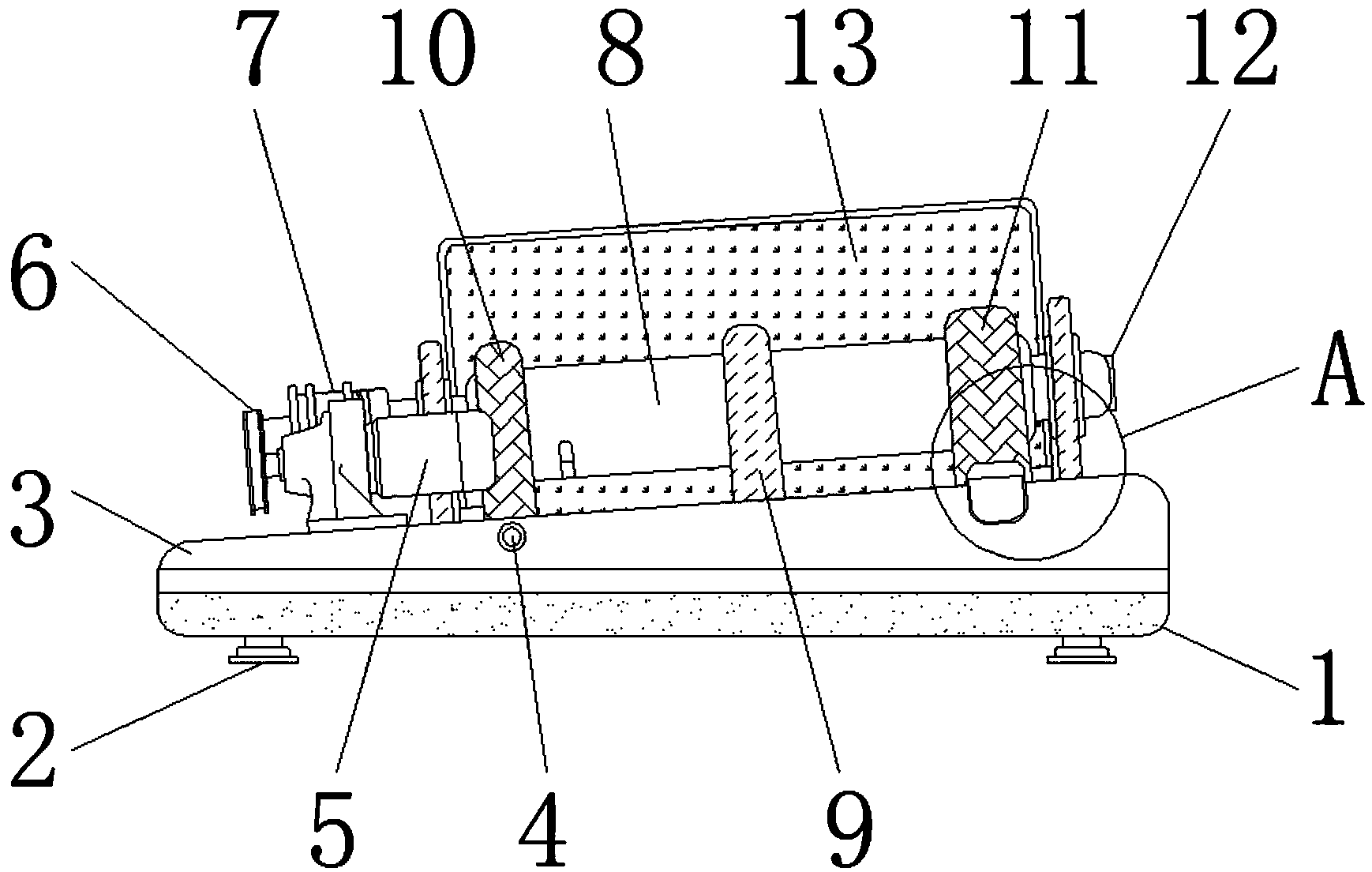

1.一种具备挤压功能的离心式污泥脱水机，包括支撑底座(1)，其特征在于：所述支撑底座(1)的下端连接有支撑脚(2)，且支撑底座(1)的上表面通过复位转轴(18)与气缸(19)相连接，所述气缸(19)的上端连接有活塞杆(20)，且活塞杆(20)的上端通过另一个复位转轴(18)与连接底座(3)相连接，所述连接底座(3)的侧面设置有排水孔(4)和排泥槽(14)，且连接底座(3)的上表面安装有驱动电机(5)，且驱动电机(5)通过皮带传动结构(6)与差速器(7)相连接，所述差速器(7)与转鼓外层(8)和轴杆(25)相连接，且转鼓外层(8)通过轴承(16)与连接架(9)相连接，所述连接架(9)设置于连接底座(3)的上表面，且连接底座(3)的上表面通过挡水环(10)和挡泥环(11)分别与转鼓外层(8)的左右两端相连接，并且连接底座(3)的上表面通过连接轴(15)与罩壳(13)相连接，所述转鼓外层(8)的内部与转鼓内层(22)相连接，且转鼓外层(8)与转鼓内层(22)之间设置有转鼓夹层(23)，所述转鼓内层(22)上设置有连接孔(24)，且连接孔(24)上安装有滤网(28)，所述转鼓内层(22)的左右两端分别通过出水口(17)和出泥口(21)贯穿转鼓外层(8)，且转鼓内层(22)的右端与进料口(12)相连接，所述轴杆(25)的外侧连接有绞龙(26)和挤压块(27)。
2.根据权利要求1所述的一种具备挤压功能的离心式污泥脱水机，其特征在于：所述支撑底座(1)的上表面和连接底座(3)的下表面均设置有复位转轴(18)，且支撑底座(1)上表面和连接底座(3)下表面的复位转轴(18)一一对应设置，并且连接底座(3)的上表面为倾斜设置。
3.根据权利要求1所述的一种具备挤压功能的离心式污泥脱水机，其特征在于：所述排水孔(4)和排泥槽(14)分别与挡水环(10)和挡泥环(11)相贯通，且挡水环(10)和挡泥环(11)的内表面均为凹形结构，并且挡水环(10)和挡泥环(11)均通过轴承(16)与转鼓外层(8)相连接。
4.根据权利要求1所述的一种具备挤压功能的离心式污泥脱水机，其特征在于：所述进料口(12)与转鼓内层(22)相贯通，且转鼓内层(22)的两端均通过轴承(16)与轴杆(25)的两端相连接，并且转鼓内层(22)的轴线与转鼓外层(8)的轴线重合。
5.根据权利要求1所述的一种具备挤压功能的离心式污泥脱水机，其特征在于：所述出水口(17)与转鼓夹层(23)相贯通，且转鼓夹层(23)与出泥口(21)不连通，并且转鼓夹层(23)通过连接孔(24)与转鼓内层(22)相贯通。
6.根据权利要求1所述的一种具备挤压功能的离心式污泥脱水机，其特征在于：所述连接孔(24)均匀的分布于转鼓内层(22)上，且连接孔(24)的位置与挤压块(27)的位置相对应，并且连接孔(24)内安装的滤网(28)的上表面与转鼓内层(22)的内壁相齐平。
7.根据权利要求1所述的一种具备挤压功能的离心式污泥脱水机，其特征在于：所述轴杆(25)的结构形状为圆台，且轴杆(25)右端的直径大于其左端的直径，并且轴杆(25)的轴线与转鼓内层(22)的轴线重合，同时轴杆(25)的轴线平行于连接底座(3)的上表面。
8.根据权利要求1所述的一种具备挤压功能的离心式污泥脱水机，其特征在于：所述挤压块(27)设置于绞龙(26)之间，且挤压块(27)的结构形状为扇形，并且该扇形的角度为120°。
说明书
一种具备挤压功能的离心式污泥脱水机
技术领域
本发明涉及环保设备相关技术领域，具体为一种具备挤压功能的离心式污泥脱水机。
背景技术
污泥脱水机就是一种对污泥进行脱水的环保设备，其一般分为离心式、滤带式和螺旋环牒式，离心式污泥脱水机就是通过污泥中固液的比重不同的特点，使得固液分离，进而便于对污泥进行脱水的污泥脱水机。
但是现有污泥脱水机不具备挤压功能，这使得其在对污泥进行脱水时，效果不明显，进而不利于减小固态污泥中的含水率。
发明内容
本发明的目的在于提供一种具备挤压功能的离心式污泥脱水机，以解决上述背景技术中提出的现有污泥脱水机不具备挤压功能的问题。
为实现上述目的，本发明提供如下技术方案：一种具备挤压功能的离心式污泥脱水机，包括支撑底座，所述支撑底座的下端连接有支撑脚，且支撑底座的上表面通过复位转轴与气缸相连接，所述气缸的上端连接有活塞杆，且活塞杆的上端通过另一个复位转轴与连接底座相连接，所述连接底座的侧面设置有排水孔和排泥槽，且连接底座的上表面安装有驱动电机，且驱动电机通过皮带传动结构与差速器相连接，所述差速器与转鼓外层和轴杆相连接，且转鼓外层通过轴承与连接架相连接，所述连接架设置于连接底座的上表面，且连接底座的上表面通过挡水环和挡泥环分别与转鼓外层的左右两端相连接，并且连接底座的上表面通过连接轴与罩壳相连接，所述转鼓外层的内部与转鼓内层相连接，且转鼓外层与转鼓内层之间设置有转鼓夹层，所述转鼓内层上设置有连接孔，且连接孔上安装有滤网，所述转鼓内层的左右两端分别通过出水口和出泥口贯穿转鼓外层，且转鼓内层的右端与进料口相连接，所述轴杆的外侧连接有绞龙和挤压块。
优选的，所述支撑底座的上表面和连接底座的下表面均设置有复位转轴，且支撑底座上表面和连接底座下表面的复位转轴一一对应设置，并且连接底座的上表面为倾斜设置。
优选的，所述排水孔和排泥槽分别与挡水环和挡泥环相贯通，且挡水环和挡泥环的内表面均为凹形结构，并且挡水环和挡泥环均通过轴承与转鼓外层相连接。
优选的，所述进料口与转鼓内层相贯通，且转鼓内层的两端均通过轴承与轴杆的两端相连接，并且转鼓内层的轴线与转鼓外层的轴线重合。
优选的，所述出水口与转鼓夹层相贯通，且转鼓夹层与出泥口不连通，并且转鼓夹层通过连接孔与转鼓内层相贯通。
优选的，所述连接孔均匀的分布于转鼓内层上，且连接孔的位置与挤压块的位置相对应，并且连接孔内安装的滤网的上表面与转鼓内层的内壁相齐平。
优选的，所述轴杆的结构形状为圆台，且轴杆右端的直径大于其左端的直径，并且轴杆的轴线与转鼓内层的轴线重合，同时轴杆的轴线平行于连接底座的上表面。
优选的，所述挤压块设置于绞龙之间，且挤压块的结构形状为扇形，并且该扇形的角度为120°。
与现有技术相比，本发明的有益效果是：该具备挤压功能的离心式污泥脱水机采用复位转轴、气缸、活塞杆、排水孔、排泥槽、挡水环、挡泥环、转鼓夹层、连接孔、挤压块、滤网、轴杆和连接底座的设计，复位转轴、气缸和活塞杆的设计，能在驱动电机运行产生振动时，有效的缓冲支撑底座受到的振动，进而有利于该离心式污泥脱水机稳定的安置在使用位置，同时有利于减小支撑脚与地面产生的噪音，排水孔、排泥槽、挡水环和挡泥环的设计，能便于排出转鼓内层的液体和固体，同时内侧面为凹形结构的挡水环和挡泥环能避免出水口和出泥口随着转鼓外层转动，造成的液体和固体被甩出处转鼓外层时，液体和固体飞将的情况，转鼓夹层和连接孔的设计，能便于挤压块和滤网挤压污泥固体产生的水分排出转鼓内层，挤压块和滤网的设计，能便于挤压固体污泥，以便于进一步的将其内部含有的水分挤压出，有利于进一步的减小固体污泥中的含水率，倾斜设置且形状为圆台的轴杆和倾斜设置的连接底座，不仅能便于对固体污泥进行再一次的挤压，同时能便于水分从转鼓左端排出，有利于污泥中的固液分离。
