申请日2018.01.08
公开(公告)日2018.09.04
IPC分类号C02F1/04; C02F9/10
摘要
本实用新型属于含油废水处理技术领域，尤其涉及一种工业含油废水浓缩设备。它解决了现有技术成本高等技术问题。本工业含油废水浓缩设备包括机架，在机架上设有废水预热槽，废水预热槽底部通过废水出水管路与低温蒸馏罐连接，在低温蒸馏罐的顶部连接有能够将低温蒸馏罐内的蒸汽抽离的真空泵且真空泵上连接有贯穿废水预热槽的换热管路，所述的低温蒸馏罐上连接有废水循环机构，以及对低温蒸馏罐内的废水进行加热的油循环加热机构。本实用新型的优点在于：安全、成本低且处理效果非常好。
权利要求书

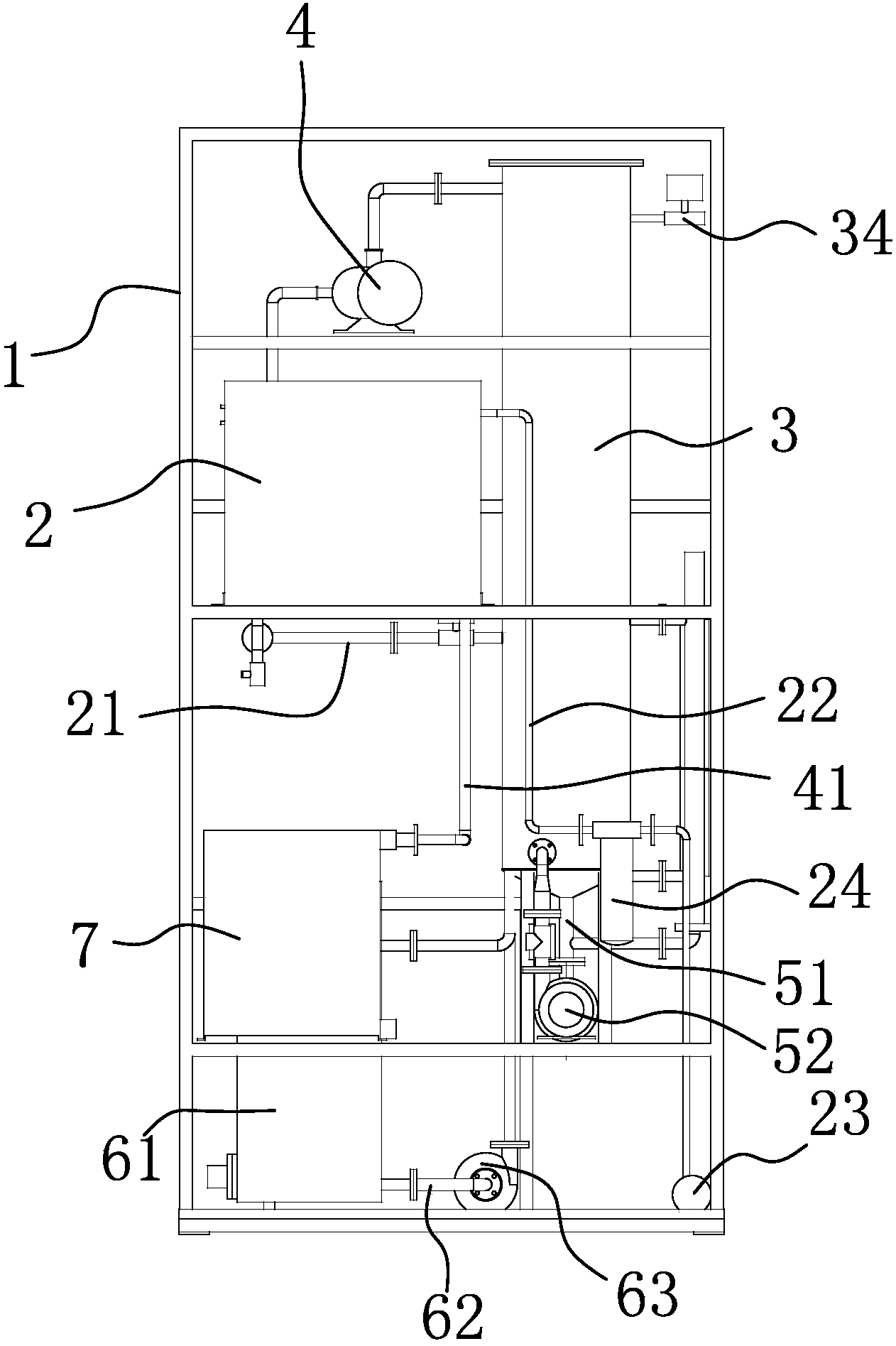

1.工业含油废水浓缩设备，包括机架(1)，其特征在于，所述的机架(1)上设有废水预热槽(2)，废水预热槽(2)底部通过废水出水管路(21)与低温蒸馏罐(3)连接，在低温蒸馏罐(3)的顶部连接有能够将低温蒸馏罐(3)内的蒸汽抽离的真空泵(4)且真空泵(4)上连接有贯穿废水预热槽(2)的换热管路(41)，所述的低温蒸馏罐(3)上连接有废水循环机构(5)，以及对低温蒸馏罐(3)内的废水进行加热的油循环加热机构(6)。
2.根据权利要求1所述的工业含油废水浓缩设备，其特征在于，所述的低温蒸馏罐(3)为一字形结构，且该低温蒸馏罐(3)呈竖直设置。
3.根据权利要求2所述的工业含油废水浓缩设备，其特征在于，所述的废水循环机构(5)包括废水循环管(51)，废水循环管(51)的一端连接在低温蒸馏罐(3)下端侧部，另一端连接在低温蒸馏罐(3)的下端端部，在废水循环管(51)上连接有循环泵(52)。
4.根据权利要求3所述的工业含油废水浓缩设备，其特征在于，所述的废水循环管(51)上连接有液位管一(511)，在低温蒸馏罐(3)的底部连接有液位管二(31)，在低温蒸馏罐(3)的中部连接有液位管三(32)，所述的液位管一(511)、液位管二(31)和液位管三(32)分别连接有回流管(33)上。
5.根据权利要求1所述的工业含油废水浓缩设备，其特征在于，所述的油循环加热机构(6)包括油箱(61)和设置在低温蒸馏罐(3)内的换热器，在油箱(61)上连接有与所述的换热器连接的油循环加热管路(62)，在油循环加热管路(62)上连接有油循环泵(63)。
6.根据权利要求1所述的工业含油废水浓缩设备，其特征在于，所述的废水预热槽(2)上连接有废水进水管(22)，在废水进水管(22)上连接有进水泵(23)和位于进水泵(23)后方的过滤器(24)。
7.根据权利要求1所述的工业含油废水浓缩设备，其特征在于，所述的换热管路(41)远离真空泵(4)的一端伸入至风冷却箱体(7)内。
8.根据权利要求1所述的工业含油废水浓缩设备，其特征在于，所述的低温蒸馏罐(3)顶部还连接有排气阀(34)。
9.根据权利要求1所述的工业含油废水浓缩设备，其特征在于，所述的低温蒸馏罐(3)底部连接有废物排泄结构(35)。
10.根据权利要求1所述的工业含油废水浓缩设备，其特征在于，所述的低温蒸馏罐(3)上连接有观察窗(36)。
说明书
工业含油废水浓缩设备
技术领域
本实用新型属于含油废水处理技术领域，尤其涉及一种工业含油废水浓缩设备。
背景技术
含油废水来源广泛，成分复杂。含油废水主要来源于石油、石油化工、钢铁、焦化、煤气发生站、机械加工等工业部门。
废水中油类污染物质，除重焦油的相对密度为1.1以上外，其余的相对密度都小于1。
一般的含油废水，其处理方式为建构污水处理厂，通过添加处理药物等等进行进一步地处理，该处理方式的缺点在于：占地多、建置成本高、要专人管理、处理药剂有二次污染的疑虑。
其次，吸附及膜过滤，膜过滤设备单价高且膜须更换耗材建置成本高，同时，该方式其在处理的过程中，容易发生油和废水共沸的现象，导致油被热分解，废水处理效果较差且还存在安全隐患。
基于上述的几种现有技术的缺陷，急需设计一款可以解决上述技术问题的废水浓缩设备。
实用新型内容
本实用新型的目的是针对上述问题，提供一种安全、成本低且处理效果非常好的工业含油废水浓缩设备。
为达到上述目的，本实用新型采用了下列技术方案：本工业含油废水浓缩设备包括机架，在机架上设有废水预热槽，废水预热槽底部通过废水出水管路与低温蒸馏罐连接，在低温蒸馏罐的顶部连接有能够将低温蒸馏罐内的蒸汽抽离的真空泵且真空泵上连接有贯穿废水预热槽的换热管路，所述的低温蒸馏罐上连接有废水循环机构，以及对低温蒸馏罐内的废水进行加热的油循环加热机构。
在上述的工业含油废水浓缩设备中，所述的低温蒸馏罐为一字形结构，且该低温蒸馏罐呈竖直设置。
在上述的工业含油废水浓缩设备中，所述的废水循环机构包括废水循环管，废水循环管的一端连接在低温蒸馏罐下端侧部，另一端连接在低温蒸馏罐的下端端部，在废水循环管上连接有循环泵。
在上述的工业含油废水浓缩设备中，所述的废水循环管上连接有液位管一，在低温蒸馏罐的底部连接有液位管二，在低温蒸馏罐的中部连接有液位管三，所述的液位管一、液位管二和液位管三分别连接有回流管上。
在上述的工业含油废水浓缩设备中，所述的油循环加热机构包括油箱和设置在低温蒸馏罐内的换热器，在油箱上连接有与所述的换热器连接的油循环加热管路，在油循环加热管路上连接有油循环泵。
在上述的工业含油废水浓缩设备中，所述的废水预热槽上连接有废水进水管，在废水进水管上连接有进水泵和位于进水泵后方的过滤器。
在上述的工业含油废水浓缩设备中，所述的换热管路远离真空泵的一端伸入至风冷却箱体内。
在上述的工业含油废水浓缩设备中，所述的低温蒸馏罐顶部还连接有排气阀。
在上述的工业含油废水浓缩设备中，所述的低温蒸馏罐底部连接有废物排泄结构。
在上述的工业含油废水浓缩设备中，所述的低温蒸馏罐上连接有观察窗。
与现有的技术相比，本工业含油废水浓缩设备的优点在于：
1、有效防止共沸,抽出含油废水中的水分,废水回收再利用,并減少废水委外处理量，降低了企业的废水处理成本。
2、结构简单且易于制造。
3、使用更加安全。
4、废水处理效果非常好。
