申请日2017.12.04
公开(公告)日2018.04.17
IPC分类号E03F7/10
摘要
本发明提出了一种窨井干湿污泥沙清理车，其是在底盘上设箱体，在箱体内底盘上设付梁，付梁上设由清水罐和吸污罐组成的罐体;在发动机下面设取力器，取力器与真空泵连接，真空泵与油泵连接;在付梁上设罐体举升油缸，在罐体上设后盖开启油缸;在吸污罐上设吸污管，吸污罐上设排污口;在清水罐上设加水口、进气管和出水管;在箱体内设储气包，储气包的出气管通过三通阀一端与清水罐上的进气管连接，另一端与水气转换滑阀连接;储气包出气管经过水气转换滑阀后与清水罐上的出水管经过水气转换滑阀后汇集成水气管道，吸污管、水气管道联结在一起并通过升降机构能够升降。本发明能够很好地清理干湿窨井内的污泥沙，具有劳动强度低、效率高、无污染的特点。
权利要求书
1.一种窨井干湿污泥沙清理车，包括底盘，其特征是在所述底盘上设后端带后盖、两侧面设有工作门的箱体，在箱体内底盘上设付梁，在付梁上设被分隔成前部为清水罐后部为吸污罐的罐体;在车辆发动机的下面设取力器，取力器与底盘上的真空泵传动连接，真空泵与底盘上的油泵传动连接;在付梁上设与罐体连接的罐体举升油缸，在罐体上设与罐体后盖连接的后盖开启油缸;所述真空泵与吸污罐连接，在吸污罐上设吸污管，吸污罐尾部下端设排污口;在清水罐上部设带球阀开关的加水口和进气管，在清水罐下部连设出水管;在箱体内设与车辆刹车储气包连接的储气包，储气包的出气管通过三通阀一端与清水罐上的进气管连接，另一端与水气转换滑阀连接，水气转换滑阀由工作控制台控制;储气包出气管经过水气转换滑阀后与清水罐上的出水管经过水气转换滑阀后汇集成水气管道，吸污管、水气管道联结在一起并通过升降机构能够在车辆的尾部升降。
2.根据权利要求1所述的窨井干湿污泥沙清理车，其特征是所述升降机构是在车辆尾部一侧设吸污管举升油缸，吸污管举升油缸上端连设滑轮，滑轮与吸污管、水气管道联结处连接，吸污管举升油缸由工作控制台控制，吸污管举升油缸带动滑轮使吸污管、水气管道升降。
3.根据权利要求1所述的窨井干湿污泥沙清理车，其特征是所述工作控制台设有控制吸污管举升油缸升降的举升油缸手柄、控制罐体举升油缸升降的罐体升降手柄、控制后盖开启油缸动作的后盖油缸开合手柄、控制油泵、真空泵的远程油门开关、控制出水管的水开关、控制进气管和出气管的气开关，水开关和气开关均与水气转换滑阀连接。
4.根据权利要求1所述的窨井干湿污泥沙清理车，其特征是在所述清水罐的上部还设放气口，在清水罐的下部设清污口。
5.根据权利要求1所述的窨井干湿污泥沙清理车，其特征是所述吸污管、水气管道一体的底端部设喷嘴，且喷嘴绕吸污管下端一圈，喷嘴上设有多个孔眼，吸污管、水 气管道、喷嘴是在同一区域、同一时间工作。
6.根据权利要求1所述的窨井干湿污泥沙清理车，其特征是在所述罐体尾部下端的底盘上设向下倾斜的导流槽。
7.根据权利要求1所述的窨井干湿污泥沙清理车，其特征是在所述吸污管上设阀门。
8.根据权利要求1所述的窨井干湿污泥沙清理车，其特征是在所述吸污管上连设带阀门的导水管。
9.根据权利要求1所述的窨井干湿污泥沙清理车，其特征是所述进气管向清水罐内输入高压气后，在放气口和加水口关闭的情况下，清水罐内的水变成高压水由出水管经水气转换滑阀通过水气管道向干窨井输入进行泥沙清理;当清理湿窨井时，进气管由水气转换滑阀切入水气管道变成高气压通过喷嘴吹动污泥沙后进行清理。
说明书
窨井干湿污泥沙清理车
技术领域
本发明涉及污泥清理车，具体涉及一种窨井干湿污泥沙清理车。
背景技术
目前，国内现有的各种设备都无法直接从无水的干窨井和有水的湿窨井内把污泥沙清理后直接运走。每个城市都是用人工把干湿窨井内的污泥沙挖出后再运走，现场遗留的污泥沙及沿途散发的臭腥味，既污染了空气，又有损现代化的城市形象，并且这种清理方式劳动强度大，效率低。
发明内容
本发明所要解决的技术问题是设计一种窨井干湿污泥沙清理车，该清理车可对无水的干窨井和有水的湿窨井内的泥沙进行有效地清理，从而减轻污染，提高效率，避免管道堵塞。

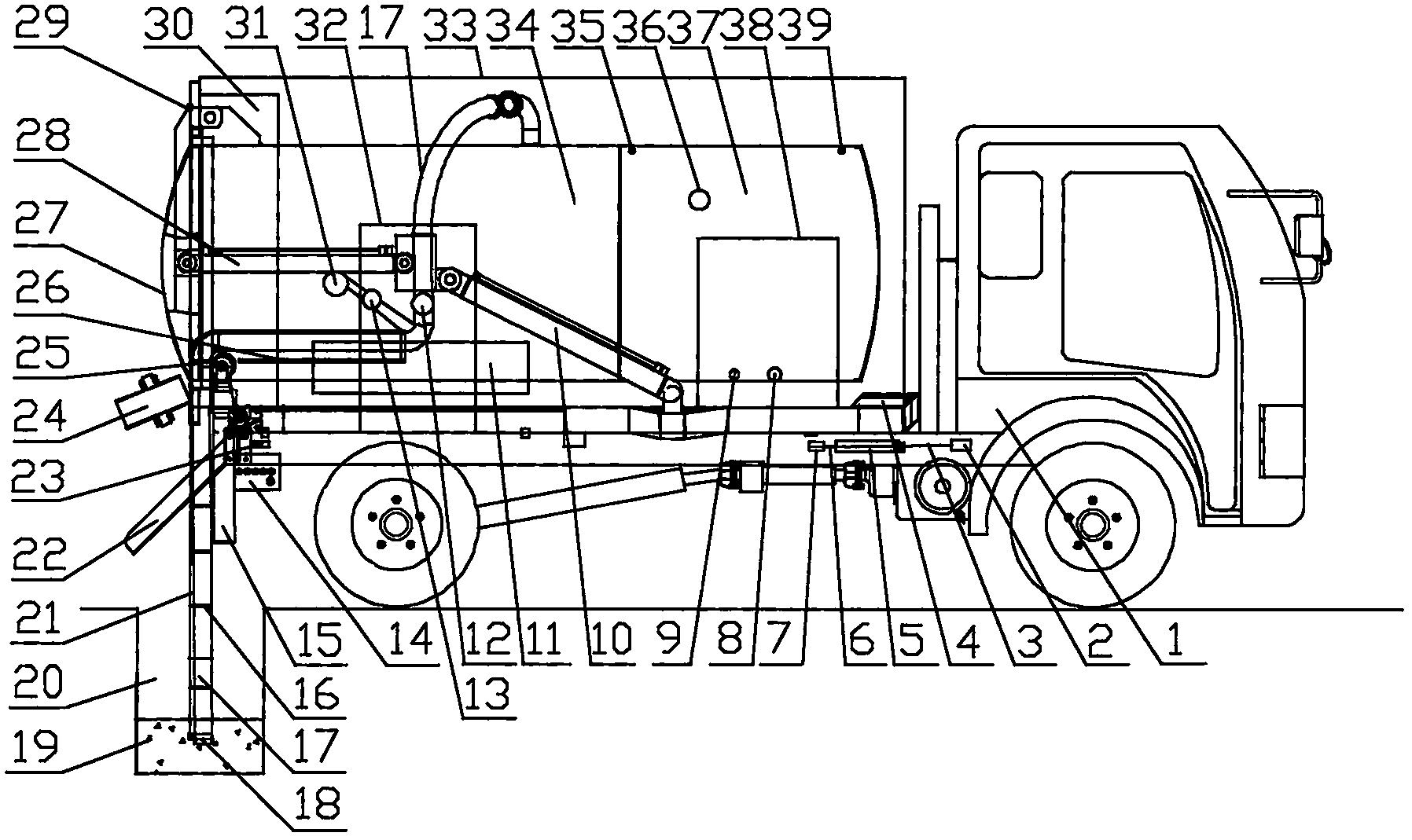

为解决上述技术问题，本发明采用的技术方案是：一种窨井干湿污泥沙清理车，包括底盘，在所述底盘上设后端带后盖、两侧面设有工作门的箱体，在箱体内底盘上设付梁，在付梁上设被分隔成前部为清水罐后部为吸污罐的罐体;在车辆发动机的下面设取力器，取力器与底盘上的真空泵传动连接，真空泵与底盘上的油泵传动连接;在付梁上设与罐体连接的罐体举升油缸，在罐体上设与罐体后盖连接的后盖开启油缸;所述真空泵与吸污罐连接，在吸污罐上设吸污管，吸污罐尾部下端设排污口;在清水罐上部设带球阀开关的加水口和进气管，在清水罐下部连设出水管;在箱体内设与车辆刹车储气包连接的储气包，储气包的出气管通过三通阀一端与清水罐上的进气管连接，另一端与水气转换滑阀连接，水气转换滑阀由工作控制台控制;储气包出气管经过水气转换滑阀后与清水罐上的出水管经过水气转换滑阀后汇集成水气管道，吸污管、水气管道联结在一起并通过升降机构能够在车辆的尾部升降。
所述升降机构是在车辆尾部一侧设吸污管举升油缸，吸污管举升油缸上端连设滑轮，滑轮与吸污管、水气管道联结处连接，吸污管举升油缸由工作控制台控制，吸污管举升油缸带动滑轮使吸污管、水气管道升降。
所述工作控制台设有控制吸污管举升油缸升降的举升油缸手柄、控制罐体举升油缸升降的罐体升降手柄、控制后盖开启油缸动作的后盖油缸开合手柄、控制油泵、真空泵的远程油门开关、控制出水管的水开关、控制进气管和出气管的气开关，水开关和气开关均与水气转换滑阀连接。
在所述清水罐的上部还设放气口，在清水罐的下部设清污口。
所述吸污管、水气管道一体的底端部设喷嘴，且喷嘴绕吸污管下端一圈，喷嘴上设有多个孔眼，吸污管、水气管道、喷嘴是在同一区域、同一时间工作。
在所述罐体尾部下端的底盘上设向下倾斜的导流槽。
在所述吸污管上设阀门。
为了使吸污管在吸污时及时排出吸污罐内的水，在所述吸污管上连设带阀门的导水管。
所述进气管向清水罐内输入高压气后，在放气口和加水口关闭的情况下，清水罐内的水变成高压水由出水管经水气转换滑阀通过水气管道向干窨井输入进行泥沙清理;当清理湿窨井时，进气管由水气转换滑阀切入水气管道变成高气压通过喷嘴吹动污泥沙后进行清理。
本发明采用上述技术方案所设计的窨井干湿污泥沙清理车，不论是无水的干窨井或是有水的湿窨井，都不影响清理污泥沙。与人工相比，不仅减轻环卫工人的劳动强度，而且污泥沙从干湿窨井直接吸入密封罐，净化了城市空气质量，减少了空气污染且填补了国内用机械清理窨井干湿污泥沙的空白。
