申请日2018.01.08
公开(公告)日2018.08.03
IPC分类号C02F9/10; B01D29/075; B01D29/03
摘要
本发明公开了一种工业废水循环利用处理设备，包括底板，所述传送皮带的表面固定连接有传动水槽，所述辅助杆的顶端固定连接有接收槽，所述接收槽的顶端与传动水槽的底端对应设置，所述底板的顶端且位于辅助杆的右侧固定连接有电机支撑杆，所述电机支撑杆的顶端固定连接有第一电动机，所述底板顶端的右侧且位于电机支撑杆的右侧固定连接有晃动支撑杆，所述晃动支撑杆的顶端转动连接有反应槽，所述底板顶端的最右侧固定连接有晃动装置，所述晃动装置的顶端与反应槽的底端固定连接，本发明涉及高新技术领域。该工业废水循环利用处理设备，达到了废水处理整体化，降低废水处理所消耗能源，提高反应温度和流速，加快污水处理效率的目的。
权利要求书

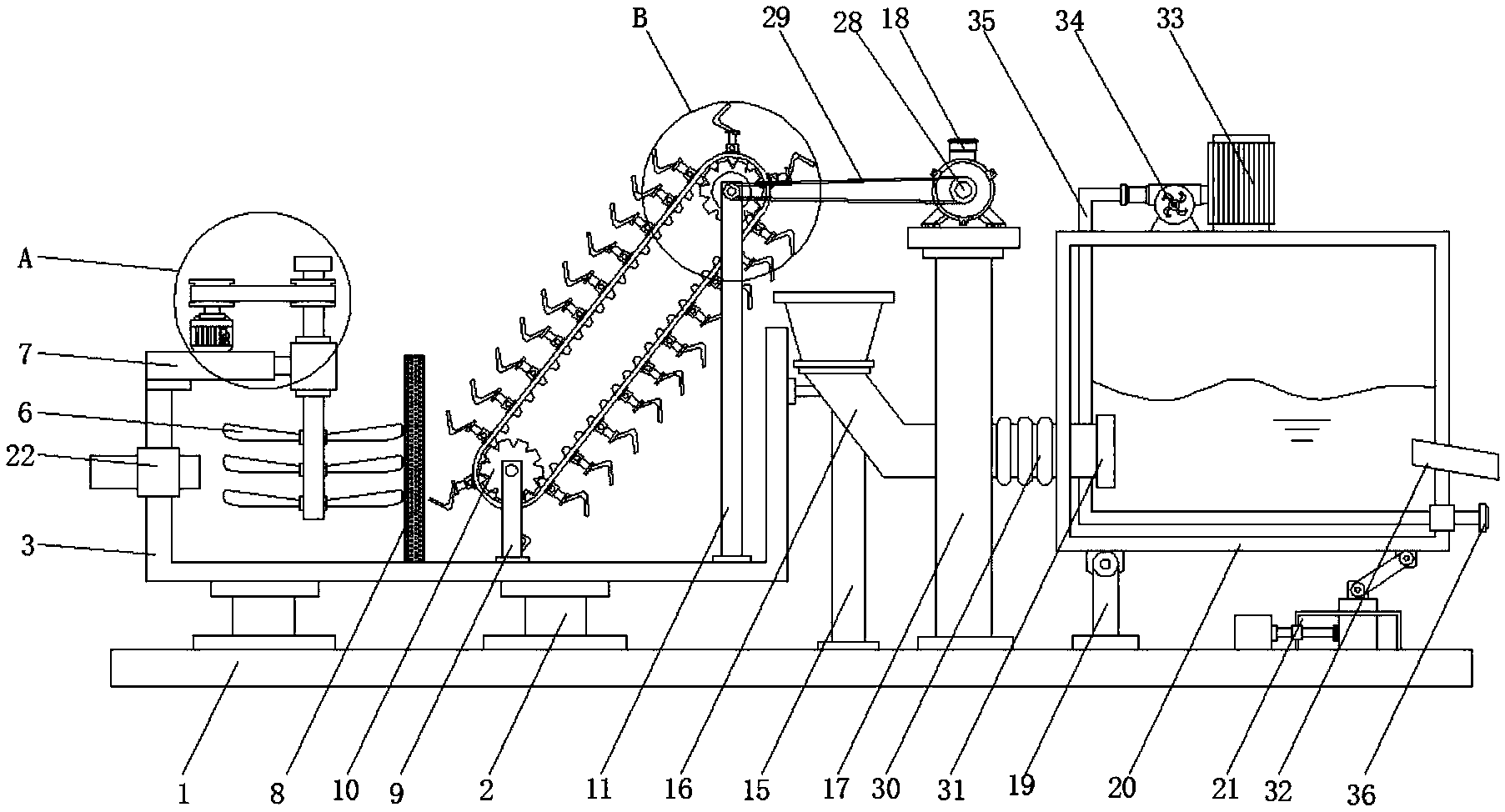

1.一种工业废水循环利用处理设备，包括底板(1)，其特征在于：所述底板(1)的顶端左侧固定连接有顶杆(2)，所述顶杆(2)的顶端固定连接有搅拌滤槽(3)，所述搅拌滤槽(3)的左侧顶端固定连接有固定板(7)，所述固定板(7)的右侧端面固定连接有转轴轴承(4)，所述转轴轴承(4)的内部贯穿且转动连接有转轴(5)，所述转轴(5)的底端固定连接有搅拌片(6)，所述搅拌片(6)位于搅拌滤槽(3)的内部，所述搅拌滤槽(3)内部的中间位置固定连接有除杂滤板(8)，所述搅拌滤槽(3)内部底端的右侧固定连接有第一支撑杆(9)，所述第一支撑杆(9)的顶端转动连接有从动齿轮(10)，所述搅拌滤槽(3)内部底端的右侧固定连接有第二支撑杆(11)，所述第二支撑杆(11)的顶端转动连接有主动齿轮(12)，所述主动齿轮(12)与从动齿轮(10)之间通过传送皮带(13)啮合传动连接，所述传送皮带(13)的表面固定连接有传动水槽(14)，所述底板(1)的顶端且位于顶杆(2)的右侧固定连接有辅助杆(15)，所述辅助杆(15)的顶端固定连接有接收槽(16)，所述接收槽(16)的顶端与传动水槽(14)的底端对应设置，所述底板(1)的顶端且位于辅助杆(15)的右侧固定连接有电机支撑杆(17)，所述电机支撑杆(17)的顶端固定连接有第一电动机(18)，所述底板(1)顶端的右侧且位于电机支撑杆(17)的右侧固定连接有晃动支撑杆(19)，所述晃动支撑杆(19)的顶端转动连接有反应槽(20)，所述底板(1)顶端的最右侧固定连接有晃动装置(21)，所述晃动装置(21)的顶端与反应槽(20)的底端固定连接。
2.根据权利要求1所述的一种工业废水循环利用处理设备，其特征在于：所述搅拌滤槽(3)的左侧一端开设有废水进口(22)，所述固定板(7)的顶端固定连接有第二电动机(23)，所述第二电动机(23)的输出轴上固定连接有第二主动轮(24)。
3.根据权利要求2所述的一种工业废水循环利用处理设备，其特征在于：所述转轴(5)的顶端固定连接有第二从动轮(25)，所述第二主动轮(24)与第二从动轮(25)通过第二皮带(26)传动连接。
4.根据权利要求1所述的一种工业废水循环利用处理设备，其特征在于：所述主动齿轮(12)的同心转轴上固定连接有第一从动轮(27)，所述第一电动机(18)的输出转轴上固定连接有第一主动轮(28)，所述第一从动轮(27)通过第一皮带(29)与第一主动轮(28)传动连接。
5.根据权利要求1所述的一种工业废水循环利用处理设备，其特征在于：所述接收槽(16)的右侧连通有波纹管(30)，所述波纹管(30)的右侧连通于反应槽(20)，所述波纹管(30)位于反应槽(20)内部的一端连通有反应进口(31)，所述反应槽(20)内部的右侧开设有反应出口(32)。
6.根据权利要求1所述的一种工业废水循环利用处理设备，其特征在于：所述反应槽(20)外部的顶端一侧固定连接有空气加热器(33)，所述反应槽(20)外部的顶端且位于空气加热器(33)的左侧固定连接有空气泵(34)，所述空气泵(34)的左侧连通有高温通气管(35)。
7.根据权利要求5所述的一种工业废水循环利用处理设备，其特征在于：所述高温通气管(35)贯穿于反应槽(20)的顶端且延伸至内部，所述高温通气管(35)上远离空气泵(34)的一端开设有排气口(36)。
8.根据权利要求1所述的一种工业废水循环利用处理设备，其特征在于：所述晃动装置(21)包括移动滑轨(211)，所述移动滑轨(211)的底端与底板(1)的顶端固定连接，所述移动滑轨(211)的内部滑动连接有移动滑块(212)。
9.根据权利要求8所述的一种工业废水循环利用处理设备，其特征在于：所述底板(1)的顶端且位于移动滑轨(211)的左侧固定连接有液压伸缩杆(213)，所述液压伸缩杆(213)的右侧与移动滑块(212)固定连接，所述移动滑块(212)的顶端固定连接有下连接转块(214)，所述下连接转块(214)上转动连接有传动杆(215)。
10.根据权利要求9所述的一种工业废水循环利用处理设备，其特征在于：所述传动杆(215)上远离下连接转块(214)的一端转动连接有上连接转块(216)，所述上连接转块(216)的顶端与反应槽(20)固定连接。
说明书
一种工业废水循环利用处理设备
技术领域
本发明涉及高新技术领域，具体为一种工业废水循环利用处理设备。
背景技术
高新技术是指那些对一个国家或一个地区的政治、经济和军事等各方面的进步产生深远的影响，并能形成产业的先进技术群。环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的、创新研发的，也有法律的、经济的、宣传教育的等。据参考消息报道，110个国家(共10亿人)可耕地的肥沃程度在降低。在非洲、亚洲和拉丁美洲由于森林植被的消失、耕地的过分开发和牧场的过度放牧，土壤剥蚀情况十分严重。裸露的土地变得脆弱了，无法长期抵御风雨的剥蚀。在有些地方，土壤的年流失量可达每公顷100吨。化肥和农药过多使用，与空气污染有关的有毒尘埃降落，泥浆到处喷洒，危险废料到处抛弃，所有这些都在对土地构成一般来说是不可逆转的污染。
土壤是指陆地表面具有肥力、能够生长植物的疏松表层，其厚度一般在2m左右。土壤不但为植物生长提供机械支撑能力，并能为植物生长发育提供所需要的水、肥、气、热等肥力要素。由于人口急剧增长，工业迅猛发展，固体废物不断向土壤表面堆放和倾倒，有害废水不断向土壤中渗透，大气中的有害气体及飘尘也不断随雨水降落在土壤中，导致了土壤污染。凡是妨碍土壤正常功能，降低作物产量和质量，还通过粮食、蔬菜、水果等间接影响人体健康的物质，都叫做土壤污染物。
目前工业废水净化处理需要分不同的阶段进行处理，消耗资源多，并且处理效果差。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种工业废水循环利用处理设备，解决了工业废水循环处理需要分开操作消耗大量资源，并且处理效果差的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种工业废水循环利用处理设备，包括底板，所述底板的顶端左侧固定连接有顶杆，所述顶杆的顶端固定连接有搅拌滤槽，所述搅拌滤槽的左侧顶端固定连接有固定板，所述固定板的右侧端面固定连接有转轴轴承，所述转轴轴承的内部贯穿且转动连接有转轴，所述转轴的底端固定连接有搅拌片，所述搅拌片位于搅拌滤槽的内部，所述搅拌滤槽内部的中间位置固定连接有除杂滤板，所述搅拌滤槽内部底端的右侧固定连接有第一支撑杆，所述第一支撑杆的顶端转动连接有从动齿轮，所述搅拌滤槽内部底端的右侧固定连接有第二支撑杆，所述第二支撑杆的顶端转动连接有主动齿轮，所述主动齿轮与从动齿轮之间通过传送皮带啮合传动连接，所述传送皮带的表面固定连接有传动水槽，所述底板的顶端且位于顶杆的右侧固定连接有辅助杆，所述辅助杆的顶端固定连接有接收槽，所述接收槽的顶端与传动水槽的底端对应设置，所述底板的顶端且位于辅助杆的右侧固定连接有电机支撑杆，所述电机支撑杆的顶端固定连接有第一电动机，所述底板顶端的右侧且位于电机支撑杆的右侧固定连接有晃动支撑杆，所述晃动支撑杆的顶端转动连接有反应槽，所述底板顶端的最右侧固定连接有晃动装置，所述晃动装置的顶端与反应槽的底端固定连接。
优选的，所述搅拌滤槽的左侧一端开设有废水进口，所述固定板的顶端固定连接有第二电动机，所述第二电动机的输出轴上固定连接有第二主动轮。
优选的，所述转轴的顶端固定连接有第二从动轮，所述第二主动轮与第二从动轮通过第二皮带传动连接。
优选的，所述主动齿轮的同心转轴上固定连接有第一从动轮，所述第一电动机的输出转轴上固定连接有第一主动轮，所述第一从动轮通过第一皮带与第一主动轮传动连接。
优选的，所述接收槽的右侧连通有波纹管，所述波纹管的右侧连通于反应槽，所述波纹管位于反应槽内部的一端连通有反应进口，所述反应槽内部的右侧开设有反应出口。
优选的，所述反应槽外部的顶端一侧固定连接有空气加热器，所述反应槽外部的顶端且位于空气加热器的左侧固定连接有空气泵，所述空气泵的左侧连通有高温通气管。
优选的，所述高温通气管贯穿于反应槽的顶端且延伸至内部，所述高温通气管上远离空气泵的一端开设有排气口。
优选的，所述晃动装置包括移动滑轨，所述移动滑轨的底端与底板的顶端固定连接，所述移动滑轨的内部滑动连接有移动滑块。
优选的，所述底板的顶端且位于移动滑轨的左侧固定连接有液压伸缩杆，所述液压伸缩杆的右侧与移动滑块固定连接，所述移动滑块的顶端固定连接有下连接转块，所述下连接转块上转动连接有传动杆。
优选的，所述传动杆上远离下连接转块的一端转动连接有上连接转块，所述上连接转块的顶端与反应槽固定连接。
(三)有益效果
本发明提供了一种工业废水循环利用处理设备。具备以下有益效果：
(1)、该工业废水循环利用处理设备，通过工业废水从废水进口进入搅拌滤槽内，此时第二电动机通电转动，第二电动机通过第二皮带带动转轴转动，转轴带动搅拌片转动，工业废水经过除杂滤板过滤掉大块杂物，此时第一电动机通电转动，第一电动机通过第一皮带带动主动齿轮转动，主动齿轮带动传送皮带传动，传送皮带带动传动水槽转动，传动水槽收取工业废水进入接收槽内，工业废水从接收槽经过反应进口进入反应槽内，达到了废水处理整体化，降低废水处理所消耗能源的目的。
(2)、该工业废水循环利用处理设备，通过空气加热器通电，空气加热器加热空气，空气泵带动加热的空气进入高温通气管,反应槽内的反应液经过高温通气管加热，此时液压伸缩杆伸缩运动，液压伸缩杆带动移动滑块在移动滑轨内移动，移动滑块通过下连接转块带动传动杆转动，传动杆顶动反应槽，使得反应槽晃动，达到了提高反应温度和流速，加快污水处理效率的目的。
