申请日2017.12.05
公开(公告)日2018.08.14
IPC分类号C02F1/52; C02F9/04
摘要
针对现有技术中微涡污水治理系统中的药剂与污水混合不均匀的问题，提供一种微涡污水治理系统，该微涡污水治理系统包括混药器和给药器，给药器设置在混药器的下方，混药器和给药器的管体壁上均设置开口向上的出液孔，上方的混药器喷洒出的污水在回落的过程中与下方给药器喷洒出的药剂在空中混合，延长了混合时间，达到更好的混合效果。
权利要求书
1.一种微涡污水治理系统,包括混药器(2)和给药器(3)，其特征在于，所述给药器(3)与混药器(2)上下相对设置，所述混药器(2)和给药器(3)的器壁上分别设置出液孔(102),至少位于下方的给药器(3)的出液孔(102)的开口向上设置。
2.如权利要求1所述的微涡污水治理系统，其特征在于，所述混药器(2)和/或给药器(3)呈曲线型，曲线在竖直面内和/或在水平面内延伸。
3.如权利要求1所述的微涡污水治理系统，其特征在于，在所述混药器(2)和/或给药器(3)的管体内设置翼片(103)。
4.如权利要求3所述的微涡污水治理系统，其特征在于，所述翼片(103)为螺旋叶片，其一端与管体内壁连接，另一端为悬臂端，各翼片沿圆周方向同旋向设置和/或所述翼片由连接杆(105)和螺旋叶片(104)组成，所述螺旋叶片一端与连接杆连接，另一端为悬臂端，所述连接杆(105)沿管体(101)径向设置，一端与管体内壁连接另一端向管体轴心方向延伸，各翼片(103)沿圆周方向同旋向设置。

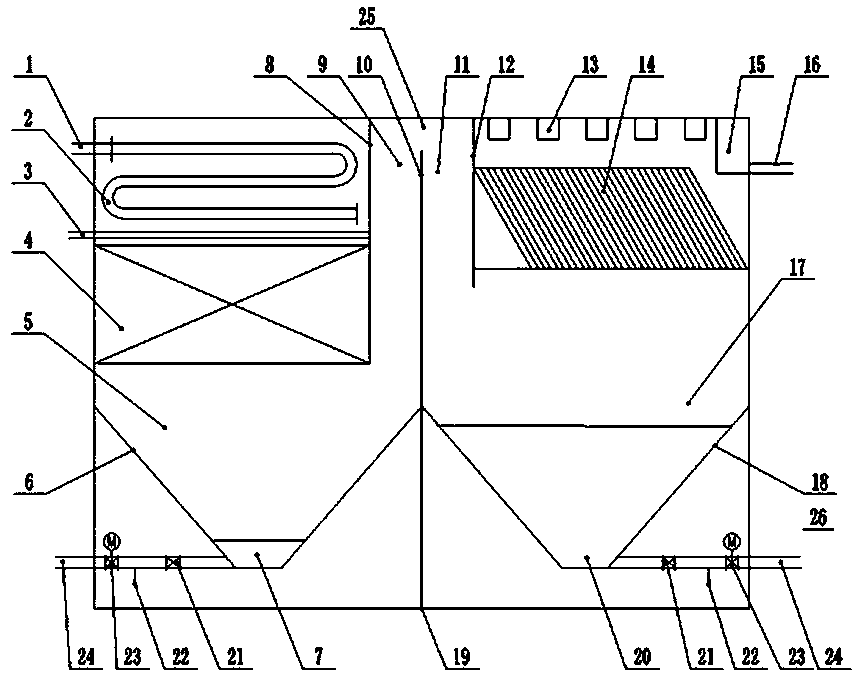

5.如权利要求1所述的微涡污水治理系统，其特征在于，所述微涡污水治理系统还包括箱体(19)、溢流板(10)、无动力微涡絮凝装置(4)、泥渣沉淀装置(6)、斜管/斜板沉淀器(14)和泥浆沉淀装置(18)，所述溢流板(10)设置在箱体(19)内、将箱体分割成左、右两个沉淀区，分别为第一沉淀区(5)和第二沉淀区(17)，第一沉淀区(5)和第二沉淀区(17)通过溢流板(10)上方设置的溢流通道相连通，所述第一沉淀区(5)内设置分隔板(8),所述分隔板一(8)将第一沉淀区(5)的上部区域分割成左、右两个区域，第一沉淀区(5)的右区域为上向流配水区(9)，所述混药器(2)、给药器(3)、无动力微涡絮凝装置(4)自上而下设置在第一沉淀区(5)的左区域内，所述混药器(2)与污水进口(1)连接，无动力微涡絮凝装置(4)的上口位置与给药器(3)和混药器(2)的出水口位置对应设置，无动力微涡絮凝装置(4)的下口及上向流配水区(9)的下口分别与泥渣沉淀装置(6)的上开口对应设置，泥渣沉淀装置(6)的下端设置出渣口(7)，所述出渣口(7)与排污管(24)连接;所述第二沉淀区设置分隔板二(12)，所述分隔板二(12)将第二沉淀区(17)的上部分割成左、右两个分区，第二沉淀区(17)的左、右两个分区的下口连通，第二沉淀区(17)的左分区为下向流配水区(11)，斜管/斜板沉淀器(14)设置在第二沉淀区(17)的右分区内，斜管/斜板沉淀器(14)的下表面和下向流配水区(11)的下口与泥浆沉淀装置(18)的上开口对应设置，泥浆沉淀装置(18)下端设置出泥口(20)，所述出泥口(20)与排污管(24)连接。
6.如权利要求5所述的微涡污水治理系统，其特征在于，所述泥渣沉淀装置(6)与泥浆沉淀装置(18)的纵截面均为上边大于下边的梯形槽。
说明书
微涡污水 治理系统
技术领域
本实用新型属于水处理技术领域，具体涉及一种微涡污水治理系统。
背景技术
长期以来由于过多注重提升河道的防洪排涝作用，使河道的结构及生态功能遭到严重破坏，河道的自净能力锐减;再加上城镇河道水体污染源的侵入，如城镇污水处理厂的溢流水、工业排水、工业废气以酸雨的形式进入水体、村镇分散点源污水直排、天然降雨、大气中的扬尘、生活垃圾的侵入;同时由于水体缺少必要的循环，溶解氧过低，缺少水生动植物生存的环境，水体逐渐失去自净能力;河道底泥长期积累未清，使底泥不断释放分解为N、P等营养盐及释放有害物质，导致水体富营养化，水体逐渐变绿，藻类疯长，最终导致“水华”现象，产生异味，容易发黑发臭。
河湖水的治理问题成为亟待解决的重要环境问题。
目前对于一些无条件采取长效治理的河湖或者准备进行长效治理但污染严重的河湖通常采用磁加载混合、絮凝、过滤的方法进行处理，这种方法需将污染物和磁种凝聚成絮体才能沉淀,故需投加絮凝剂，助凝剂，产生污泥多，造成二次污染;另外污水与药剂混合不均匀，药剂投放量大。
发明内容
本实用新型的目的是，针对现有技术中污水与药剂混合不均匀，药剂投放量大的问题，提供一种微涡污水治理系统。
本实用新型的目的是通过下述技术方案实现的：
一种微涡污水治理系统,包括混药器和给药器，其特征在于，给药器与混药器上下相对设置，混药器和给药器的器壁上分别设置出液孔, 至少位于下方的给药器的出液孔的开口向上设置;
混药器和/或给药器呈曲线型，曲线在竖直面内和/或在水平面内延伸;
混药器和/或给药器的管体内设置翼片;
翼片为螺旋叶片，其一端与管体内壁连接，另一端为悬臂端，各翼片沿圆周方向同旋向设置和/或翼片由连接杆和螺旋叶片组成，螺旋叶片一端与连接杆连接，另一端为悬臂端，连接杆沿管体径向设置，一端与管体内壁连接另一端向管体轴心方向延伸，各翼片沿圆周方向同旋向设置;
微涡污水治理系统还包括箱体、溢流板、无动力微涡絮凝装置、泥渣沉淀装置、斜管/斜板沉淀器和泥浆沉淀装置，溢流板设置在箱体内、将箱体分割成左、右两个沉淀区，分别为第一沉淀区和第二沉淀区，第一沉淀区和第二沉淀区通过溢流板上方设置的溢流通道相连通，第一沉淀区内设置分隔板,分隔板一将第一沉淀区的上部区域分割成左、右两个区域，第一沉淀区的右区域为上向流配水区，混药器、给药器、无动力微涡絮凝装置自上而下设置在第一沉淀区的左区域内，混药器与污水进口连接，无动力微涡絮凝装置的上口位置与给药器和混药器的出水口位置对应设置，无动力微涡絮凝装置的下口及上向流配水区的下口分别与泥渣沉淀装置的上开口对应设置，泥渣沉淀装置的下端设置出渣口，出渣口与排污管连接;第二沉淀区设置分隔板二，分隔板二将第二沉淀区的上部分割成左、右两个分区，第二沉淀区的左、右两个分区的下口连通，第二沉淀区的左分区为下向流配水区，斜管/斜板沉淀器设置在第二沉淀区的右分区内，斜管/斜板沉淀器的下表面和下向流配水区的下口与泥浆沉淀装置的上开口对应设置，泥浆沉淀装置下端设置出泥口，出泥口与排污管连接;
泥渣沉淀装置与泥浆沉淀装置的纵截面均为上边大于下边的梯形槽。
采用本实用新型提供的微涡污水治理系统，由于混药器和给药器上设置了开口向上的出液孔，污水和药剂沿出液孔向上喷洒，在空中即发生混合，延长了混合时间，使混合更均匀。
