申请日2017.12.05
公开(公告)日2018.07.06
IPC分类号C23G3/04; B08B9/04
摘要
本实用新型涉及管道清洁装置技术领域，尤其为一种化工锅炉废水排出管道环保清洗装置，包括第一壳体和第二壳体，所述第一壳体左端面外侧固定连接有第一电机，所述第一电机的主轴末端固定连接有扇叶，所述扇叶上固定连接有加热片，所述第一壳体上端面有高压喷头，所述第一壳体内部固定连接有第二电机，所述第二电机右端面转动连接有转轴，所述转轴中间位置固定连接有钢棒，所述钢棒末端固定连接有毛刷，所述第二壳体内部底端固定连接有第二水泵，所述第二水泵出水口固定连接有玻璃管，所述玻璃管末端固定连接有喷头;本实用新型设计新颖，功能齐全，使用物理方法清洁管壁，更加环保、安全，可在清洗结束的第一时间干燥管道，减小对管道的损害。
权利要求书
1.一种化工锅炉废水排出管道环保清洗装置，包括呈左右设置的第一壳体(1)和第二壳体(8)，所述第一壳体(1)左端面外侧固定连接有第一电机(14)，所述第一电机(14)的主轴末端固定连接有扇叶(16)，所述扇叶(16)上固定连接有加热片(15)，所述第一壳体(1)和第二壳体(8)外表面均固定连接有支架(10)，所述支架(10)末端转动连接有车轮(9)，所述第一壳体(1)下端面内侧固定连接有第一水泵(17)，所述第一水泵(17)入水口固定连接有第一水箱(2)，所述第一水泵(17)出水口固定连接有水管(13)，所述水管(13)末端贯穿第一壳体(1)延伸至第一壳体(1)外侧，所述水管(13)末端固定连接有高压喷头(3)，所述第一壳体(1)内部固定连接有第二电机(18)，所述第二电机(18)右端面转动连接有转轴(4)，所述第二壳体(8)左端面内侧设有卡槽(a)，所述转轴(4)贯穿第一壳体(1)与第二壳体(8)延伸至卡槽(a)内部，所述转轴(4)末端贯穿连接有转盘(20)，所述转轴(4)中间位置固定连接有钢棒(5)，所述钢棒(5)末端固定连接有毛刷(6)，所述第二壳体(8)内部底端固定连接有第二水泵(19)，所述第二水泵(19)入水口固定连接有第二水箱(7)，所述第二水泵(19)出水口固定连接有玻璃管(12)，所述玻璃管(12)末端固定连接有喷头(11)。
2.根据权利要求1所述的一种化工锅炉废水 排出管道环保清洗装置，其特征在于：所述支架(10)的数量为8个，且支架(10)分别安装于第一壳体(1)左端面四个顶点与第二壳体(8)右端面的4个顶点上。
3.根据权利要求1所述的一种化工锅炉废水排出管道环保清洗装置，其特征在于：毛刷(6)到第一壳体(1)的垂直距离与车轮(9)到第一壳体(1)的垂直距离相等。
4.根据权利要求1所述的一种化工锅炉废水排出管道环保清洗装置，其特征在于：所述钢棒(5)的数量为2个，且钢棒(5)对称设置在转轴(4)的上下两侧。
5.根据权利要求1所述的一种化工锅炉废水排出管道环保清洗装置，其特征在于：所述高压喷头(3)与第一壳体(1)上端面夹角为90度。
说明书
一种化工锅炉废水排出管道环保清洗装置
技术领域
本实用新型涉及管道清洁装置技术领域，具体为一种化工锅炉废水排出管道环保清洗装置。
背景技术
锅炉是国民经济中重要的热能供应设备，电力、机械、冶金、化工、纺织、造纸、食品等行业,以及工业和民用采暖都需要锅炉供给大量的热能，面对如此巨大的使用量，锅炉管道的环保清洁方式一直是热门的研究课题，特别是化工锅炉管道，既要求环保，又要求降低化学物质对管道的损伤，因此，对化工锅炉管道环保清洁装置的需求日益增长。
传统的化工锅炉管道环保清洁装置体积大、能耗高，清洁方式分为两种，物理方式用大型高压水枪，能耗过大且不环保，化学方式大多为了保证清洁效果对管道损伤过大且同样不环保，并且不能够在清洗结束的第一时间干燥管道，减少对管道的伤害，因此，针对上述问题提出一种化工锅炉管道环保清洁装置。
实用新型内容
本实用新型的目的在于提供一种化工锅炉废水排出管道环保清洗装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

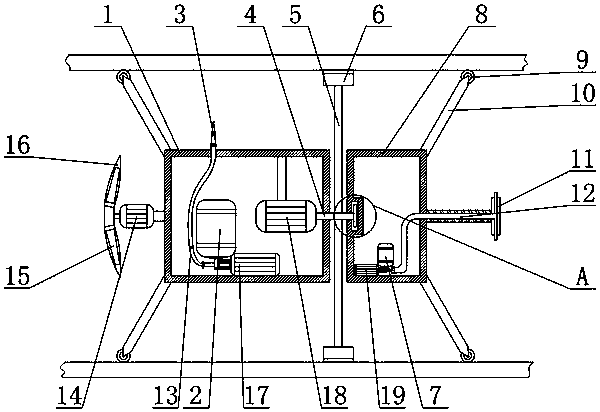

一种化工锅炉废水排出管道环保清洗装置，包括呈左右设置的第一壳体和第二壳体，所述第一壳体左端面外侧固定连接有第一电机，所述第一电机的主轴末端固定连接有扇叶，所述扇叶上固定连接有加热片，所述第一壳体和第二壳体外表面均固定连接有支架，所述支架末端转动连接有车轮，所述第一壳体下端面内侧固定连接有第一水泵，所述第一水泵入水口固定连接有第一水箱，所述第一水泵出水口固定连接有水管，所述水管末端贯穿第一壳体延伸至第一壳体外侧，所述水管末端固定连接有高压喷头，所述第一壳体内部固定连接有第二电机，所述第二电机右端面转动连接有转轴，所述第二壳体左端面内侧设有卡槽，所述转轴贯穿第一壳体与第二壳体延伸至卡槽内部，所述转轴末端贯穿连接有转盘，所述转轴中间位置固定连接有钢棒，所述钢棒末端固定连接有毛刷，所述第二壳体内部底端固定连接有第二水泵，所述第二水泵入水口固定连接有第二水箱，所述第二水泵出水口固定连接有玻璃管，所述玻璃管末端固定连接有喷头。
优选的，所述支架的数量为8个，且支架分别安装于第一壳体左端面四个顶点与第二壳体右端面的4个顶点上。
优选的，所述毛刷到第一壳体的垂直距离与车轮到第一壳体的垂直距离相等。
优选的，所述钢棒的数量为2个，且钢棒对称设置在转轴的上下两侧。
优选的，所述高压喷头与第一壳体上端面夹角为90度。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过设置的高压喷头和水泵，高压冲洗管道内壁，增强装置的清洗功能;
2、本实用新型中，通过设置的毛刷，使用物理方法清洁管壁，更加环保、安全;
3、本实用新型中，通过设置的第二水箱盛浓度为20%的HCL，使用化学方法清洁绝大多数化工废料;
4、本实用新型中，通过设置的扇叶与加热片，可在清洗结束的第一时间干燥管道，减小对管道的损害，具有巨大的经济效益和广泛的市场前景，值得推广使用。
