申请日2018.07.13
公开(公告)日2019.03.22
IPC分类号C02F1/52; B01D21/02; B01D21/00; B01D21/24
摘要
本实用新型揭示了高效垂直沉淀池及污水处理系统，其中高效垂直沉淀池包括池体，所述池体上形成有进水口和出水口，所述进水口与池体内的布水室连通，所述布水室的两侧分别形成沉淀区，每个所述沉淀区内斜置有一组平行的斜板，所述斜板的下方设置有可通过气泡对所述斜板上的污泥进行清洁的清淤装置，所述沉淀区与出水区连通，所述出水区的底部设置所述出水口。本方案设计精巧，结构简单，通过增加清淤装置，产生气泡，从而利用气泡上升时造成的斜板和水流扰动，从而能够驱动斜板上的污泥移动，实现对斜板上污泥的清理，避免出现堵塞水流通道，影响出水效果的问题，实现方式简单，且对斜板的干扰小，有利于延长使用周期。
权利要求书

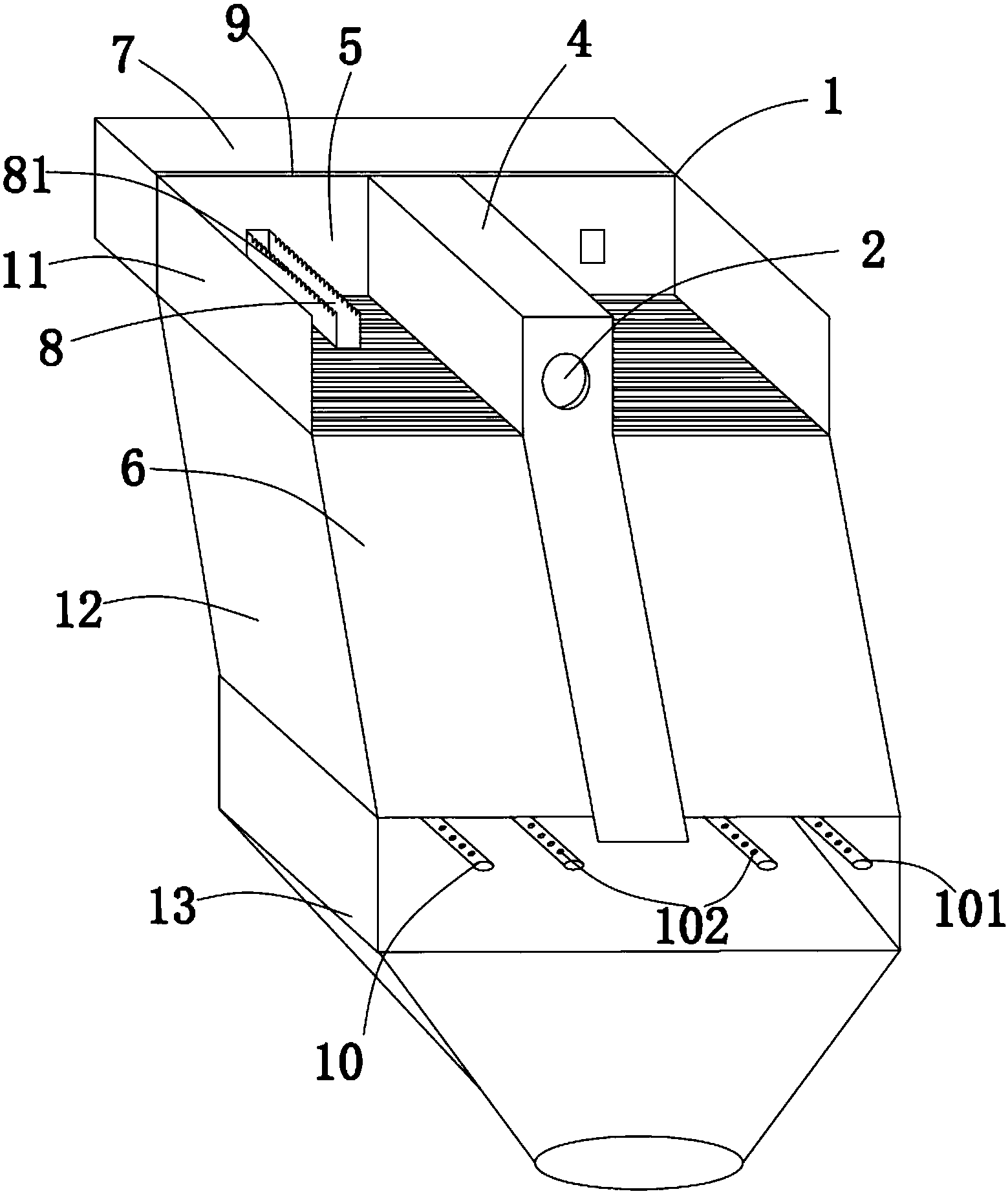

1.高效垂直沉淀池，其特征在于：包括池体(1)，所述池体(1)上形成有进水口(2)和出水口(3)，所述进水口(2)与池体(1)内的布水室(4)连通，所述布水室(4)的两侧分别形成沉淀区(5)，每个所述沉淀区(5)内斜置有一组平行的斜板(6)，所述斜板(6)的下方设置有可通过气泡对所述斜板(6)上的污泥进行清洁的清淤装置(10)，所述沉淀区(5)与出水区(7)连通，所述出水区(7)的底部设置所述出水口(3)。
2.根据权利要求1所述的高效垂直沉淀池，其特征在于：所述清淤装置(10)包括具有一组气孔(102)的气管(101)，所述气管连接压缩气体供应装置。
3.根据权利要求1所述的高效垂直沉淀池，其特征在于：所述布水室(4)的两侧板(41)上位于所述斜板(6)的下方均匀分布有一组布水口(42)。
4.根据权利要求1所述的高效垂直沉淀池，其特征在于：所述沉淀区(5)的宽度在1±0.2m之间。
5.根据权利要求1所述的高效垂直沉淀池，其特征在于：每个所述斜板(6)与所述池体(1)的内壁和布水室(4)的侧板(41)密封连接或微间隙连接。
6.根据权利要求1所述的高效垂直沉淀池，其特征在于：所述斜板(6)为平板。
7.根据权利要求1所述的高效垂直沉淀池，其特征在于：所述斜板(6)背向池体(1)的底部的面上形成有一组导流板。
8.根据权利要求1所述的高效垂直沉淀池，其特征在于：所述出水区(7)与每个所述沉淀区(5)通过至少一出水通道(8)连通。
9.根据权利要求8所述的高效垂直沉淀池，其特征在于：所述出水通道(8)的两侧出水堰板(81)的高度可调。
10.污水处理系统，其特征在于：包括权利要求1-9任一所述的高效垂直沉淀池。
说明书
高效垂直沉淀池及污水处理系统
技术领域
本实用新型涉及污水处理设备领域，尤其是高效垂直沉淀池及污水处理系统。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物或设备，其利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物，沉淀池按水流方向分为水平沉淀池和垂直沉淀池，其中垂直沉淀池的废水由设在沉淀池中心的进水管自上而下排入池中，然后废水沿池的整个断面缓慢上升，悬浮物在重力作用下沉降入池底锥形污泥斗中，澄清水从池上端周围的溢流堰中排出，通过合理的设计进水速度、沉淀时间等能够保证出水效果，但是其还是具有一定的问题：
(1)进水管布水的均匀性不佳，且对沉淀区的冲击较大，易造成悬浮物的扰动，影响沉淀效果。
(2)为了加快悬浮物的沉淀，通常在池中倾斜设置一组平行的波纹状斜板以阻挡颗粒物随水流上移，但是波纹状斜板在阻挡悬浮物后，悬浮物需要移动到波纹管的波谷位置然后下沉到污泥斗中，但是由于波谷仅占斜板一般的幅面，因此，导致悬浮物下滑的通道面积大大减少，这就造成污泥沉降速度降低，易出现悬浮物淤积在斜板上的问题，导致改变水路，影响沉淀表面负荷，严重影响了沉淀池的使用。同时由于缺少必要的清淤结构，这就导致淤积在斜板上的污泥无法及时清除，导致水道的堵塞。
(3)多个斜板往往是整体组装后再安装到沉淀池中，一旦某一或某些斜板出现破损，则需要整体移出到池外进行更换，影响了正常使用，且操作复杂，甚至需要整体更换，成本高，不便于维修养护;同时，整体组装时，斜板与池壁之间常常存在较大的间隙，易出现短流，导致跑泥问题，影响出水质量。
实用新型内容
本实用新型的目的就是为了解决现有技术中存在的上述问题，提供一种高效垂直沉淀池及污水处理系统。
本实用新型的目的通过以下技术方案来实现：
高效垂直沉淀池，包括池体，所述池体上形成有进水口和出水口，所述进水口与池体内的布水室连通，所述布水室的两侧分别形成沉淀区，每个所述沉淀区内斜置有一组平行的斜板，所述斜板的下方设置有可通过气泡对所述斜板上的污泥进行清洁的清淤装置，所述沉淀区与出水区连通，所述出水区的底部设置所述出水口。
优选的，所述的高效垂直沉淀池中，所述清淤装置包括具有一组气孔的气管，所述气管连接压缩气体供应装置。
优选的，所述的高效垂直沉淀池中，所述布水室的两侧板上位于所述斜板的下方均匀分布有一组布水口。
优选的，所述的高效垂直沉淀池中，所述沉淀区的宽度在1±0.2m之间。
优选的，所述的高效垂直沉淀池中，每个所述斜板与所述池体的内壁和布水室的侧板密封连接或微间隙连接。
优选的，所述的高效垂直沉淀池中，所述斜板为平板。
优选的，所述的高效垂直沉淀池中，所述斜板背向池体的底部的面上形成有一组导流板。
优选的，所述的高效垂直沉淀池中，所述出水区与每个所述沉淀区通过至少一出水通道连通。
优选的，所述的高效垂直沉淀池中，所述出水通道的两侧出水堰板的高度可调。
污水处理系统，包括上述任一的高效垂直沉淀池。
本实用新型技术方案的优点主要体现在：
本方案设计精巧，结构简单，通过增加清淤装置，产生气泡，从而利用气泡上升时造成的斜板和水流扰动，从而能够驱动斜板上的污泥移动，实现对斜板上污泥的清理，避免出现堵塞水流通道，影响出水效果的问题，实现方式简单，且对斜板的干扰小，有利于延长使用周期。
在布水室的侧板上分布有布水口同时控制每个沉淀区的宽度，能够保证各斜板区域布水的均匀性，从而确保每个斜板之间沉淀区域内水流的流速一致，使得颗粒物沿一定路线运动后能够沉降在斜板上，保证废水中颗粒物能被稳定去除，同时稳定流速可避免扰动已沉淀的悬浮物，提高沉淀效果，确保出水水质。
斜板与水平面形成一定倾角放置在沉淀区，缩短了颗粒沉降距离，从而缩短了沉降时间，增加了沉淀池的沉降面积，提高了沉淀池的处理能力和处理效率，采用平板作为斜板，增加了悬浮物在斜板上下落时通道面积，同时平板表面光滑，沉降在平板上的颗粒物更易沿斜板滑落到沉淀池底，避免了污泥集中在某一区域造成淤积的问题，同时结合布水室布水能够使得布水均匀，让水流在各斜板间的流速尽量保持一致，并且减少水流对沉淀池底的冲击提高颗粒物沉降效率，减小了对悬浮物沉淀效果的影响。
斜板与池壁及布水室密封连接，能够避免污水直接从斜板与池壁和布水室之间的间隙流到斜板上方出现水流短路及跑泥问题，有利于保证沉淀效果;并且每个斜板单独安装且方便拆卸，相对于整体组装便于进行单个斜板的维修和更换，有利于降低零件成本和维护难度。
斜板上加设导流板，保证了水道均匀，避免了平直斜板的变形、污泥堵塞情况。
较传统污泥斗高度较大，污泥储存容积小，污泥含水率高等情况，本技术通过减小污泥斗角度，提高污泥储存区容积，使污泥达到压缩沉淀阶段，降低污泥含水率，改变污泥沉降性能，提高污泥浓度，同时结合刮泥机，增加排泥时污泥的流动性，保证了污泥斗排泥效果，结合了污泥浓缩作用，可减少污泥浓缩工艺，降低成本。
