申请日2018.07.13
公开(公告)日2019.03.08
IPC分类号C02F1/04
摘要

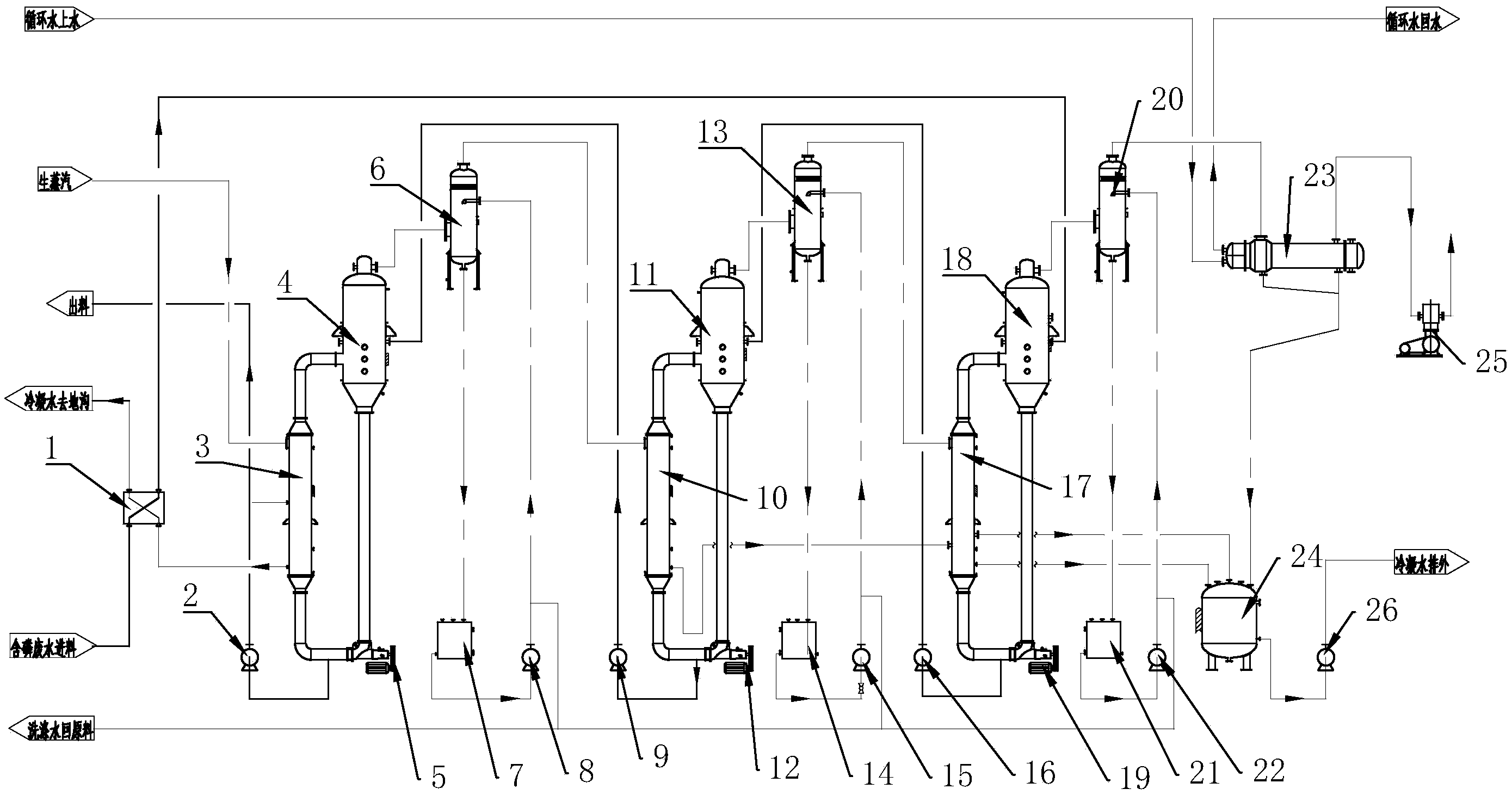

本实用新型一种含磷废水蒸发浓缩装置，包括预热器、三效蒸发结晶装置、三效洗涤装置、冷凝器和冷凝水罐，三效蒸发结晶装置包括一效蒸发器、二效蒸发器、三效蒸发器，三效洗涤装置包括一效洗涤器、二效洗涤器、三效洗涤器，所述一效蒸发器、一效洗涤器、二效蒸发器、二效洗涤器、三效蒸发器、三效洗涤器依次顺序连接;预热器通过物料输送管与三效蒸发器连接，预热器通过冷凝水回收管与一效蒸发器连接;三效洗涤器通过二次蒸汽输送管与冷凝器的顶部连接，三效蒸发器与冷凝器均通过冷凝水回收管与冷凝水罐的顶部连接;一效蒸发器上连接有生蒸汽输送管、出料管。本实用新型结构简单、成本低、除磷效率高。
权利要求书
1.一种含磷废水蒸发浓缩装置，其特征在于：包括预热器、三效蒸发结晶装置、三效洗涤装置、冷凝器和冷凝水罐，所述三效蒸发结晶装置包括一效蒸发器、二效蒸发器、三效蒸发器，所述三效洗涤装置包括一效洗涤器、二效洗涤器、三效洗涤器，所述一效蒸发器、一效洗涤器、二效蒸发器、二效洗涤器、三效蒸发器、三效洗涤器依次顺序连接;所述预热器通过物料输送管与三效蒸发器连接，所述预热器通过冷凝水回收管与一效蒸发器连接;所述三效洗涤器通过二次蒸汽输送管与冷凝器的顶部连接，所述三效蒸发器与冷凝器均通过冷凝水回收管与冷凝水罐的顶部连接;所述一效蒸发器上连接有生蒸汽输送管、出料管。
2.根据权利要求1所述的含磷废水蒸发浓缩装置，其特征在于：所述一效蒸发器包括依次顺序连接构成循环回路的一效加热室、一效分离室，所述二效蒸发器包括依次顺序连接构成循环回路的二效加热室、二效分离室，所述三效蒸发器包括依次顺序连接构成循环回路的三效加热室、三效分离室。
3.根据权利要求2所述的含磷废水蒸发浓缩装置，其特征在于：所述一效分离室与二效加热室之间的管路上设有二效过料泵，所述二效分离室与三效加热室之间的管路上设有三效过料泵。
4.根据权利要求2所述的含磷废水蒸发浓缩装置，其特征在于：所述一效洗涤器包括依次顺序连接构成循环回路的一效洗涤塔、一效洗涤罐、一效洗涤泵，所述二效洗涤器包括依次顺序连接构成循环回路的二效洗涤塔、二效洗涤罐、二效洗涤泵，所述三效洗涤器包括依次顺序连接构成循环回路的三效洗涤塔、三效洗涤罐、三效洗涤泵，所述一效洗涤塔通过二次蒸汽输送管与二效加热室连接，所述二效洗涤塔通过二次蒸汽输送管与三效加热室连接，所述三效洗涤塔通过二次蒸汽输送管与冷凝器连接。
5.根据权利要求4所述的含磷废水蒸发浓缩装置，其特征在于：所述一效洗涤塔、二效洗涤塔、三效洗涤塔均包括塔体，所述塔体的顶部设有出汽口，所述塔体的一侧上部设有回液口，所述塔体的底部设有出液口，所述塔体的另一侧中部设有进汽口。
6.根据权利要求5所述的含磷废水蒸发浓缩装置，其特征在于：所述一效洗涤塔、二效洗涤塔、三效洗涤塔内均设有丝网除沫器、填料，所述丝网除沫器置于回液口的上部，所述填料置于所述进汽口与回液口之间。
7.根据权利要求4所述的含磷废水蒸发浓缩装置，其特征在于：所述一效洗涤塔与一效洗涤泵之间的管路上、所述二效洗涤塔与二效洗涤泵之间的管路上、所述三效洗涤塔与三效洗涤泵之间的管路上均连接有洗涤液回收管。
8.根据权利要求1所述的含磷废水蒸发浓缩装置，其特征在于：所述出料管上设有出料泵。
9.根据权利要求1所述的含磷废水蒸发浓缩装置，其特征在于：所述冷凝水罐的侧部连接有冷凝水排水管，所述冷凝水排水管上设有冷凝水泵。
10.根据权利要求1所述的含磷废水蒸发浓缩装置，其特征在于：所述冷凝器的顶部连接有排气管，所述排气管上设有真空泵。
说明书
含磷废水蒸发浓缩装置
技术领域
本实用新型涉及浓缩设备技术领域，特别是涉及一种含磷废水蒸发浓缩装置。
背景技术
目前有机磷在香料、医药、化工、农药的生产过程中应用十分广泛，由此也导致产生大量的含磷废水，水中磷元素超标，会加速水体的富营养化，这种现象在我国较为严重，给工业、水产业、农业以及旅游业都带来了极大的危害。因此，如何有效降低污水中磷的浓度，对消除污染，保护环境，具有十分重要的意义。
现有企业通常采用传统的生化法将废水中的有机磷进行脱除，该种方式工艺复杂、占用面积大、设备前期投入大以及会有化学残留等缺点;现有采用物理的脱磷方法，含磷废水在蒸发浓缩过程中容易起泡，这样会造成雾沫夹带严重的现象，进而导致蒸发出的水中磷含量超标不能进行工艺回用或外排，如授权公告号为CN204417273U的实用新型专利，其涉及一种磷化工生产中含磷废水专用处理装置，该装置未考虑对二次汽进行洗涤，由于含磷废水蒸发过程中容易起泡，雾沫夹带会比较严重，因此这样蒸出水中磷含量会相对较高。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、成本低、除磷效率高的含磷废水蒸发浓缩装置。
本实用新型一种含磷废水蒸发浓缩装置，包括预热器、三效蒸发结晶装置、三效洗涤装置、冷凝器和冷凝水罐，所述三效蒸发结晶装置包括一效蒸发器、二效蒸发器、三效蒸发器，所述三效洗涤装置包括一效洗涤器、二效洗涤器、三效洗涤器，所述一效蒸发器、一效洗涤器、二效蒸发器、二效洗涤器、三效蒸发器、三效洗涤器依次顺序连接;所述预热器通过物料输送管与三效蒸发器连接，所述预热器通过冷凝水回收管与一效蒸发器连接;所述三效洗涤器通过二次蒸汽输送管与冷凝器的顶部连接，所述三效蒸发器与冷凝器均通过冷凝水回收管与冷凝水罐的顶部连接;所述一效蒸发器上连接有生蒸汽输送管、出料管。
本实用新型含磷废水蒸发浓缩装置，其中所述一效蒸发器包括依次顺序连接构成循环回路的一效加热室、一效分离室，所述二效蒸发器包括依次顺序连接构成循环回路的二效加热室、二效分离室，所述三效蒸发器包括依次顺序连接构成循环回路的三效加热室、三效分离室。
本实用新型含磷废水蒸发浓缩装置，其中所述一效分离室与二效加热室之间的管路上设有二效过料泵，所述二效分离室与三效加热室之间的管路上设有三效过料泵。
本实用新型含磷废水蒸发浓缩装置，其中所述一效洗涤器包括依次顺序连接构成循环回路的一效洗涤塔、一效洗涤罐、一效洗涤泵，所述二效洗涤器包括依次顺序连接构成循环回路的二效洗涤塔、二效洗涤罐、二效洗涤泵，所述三效洗涤器包括依次顺序连接构成循环回路的三效洗涤塔、三效洗涤罐、三效洗涤泵，所述一效洗涤塔通过二次蒸汽输送管与二效加热室连接，所述二效洗涤塔通过二次蒸汽输送管与三效加热室连接，所述三效洗涤塔通过二次蒸汽输送管与冷凝器连接。
本实用新型含磷废水蒸发浓缩装置，其中所述一效洗涤塔、二效洗涤塔、三效洗涤塔均包括塔体，所述塔体的顶部设有出汽口，所述塔体的一侧上部设有回液口，所述塔体的底部设有出液口，所述塔体的另一侧中部设有进汽口。
本实用新型含磷废水蒸发浓缩装置，其中所述一效洗涤塔、二效洗涤塔、三效洗涤塔内均设有丝网除沫器、填料，所述丝网除沫器置于回液口的上部，所述填料置于所述进汽口与回液口之间。
本实用新型含磷废水蒸发浓缩装置，其中所述一效洗涤塔与一效洗涤泵之间的管路上、所述二效洗涤塔与二效洗涤泵之间的管路上、所述三效洗涤塔与三效洗涤泵之间的管路上均连接有洗涤液回收管。
本实用新型含磷废水蒸发浓缩装置，其中所述出料管上设有出料泵。
本实用新型含磷废水蒸发浓缩装置，其中所述冷凝水罐的侧部连接有冷凝水排水管，所述冷凝水排水管上设有冷凝水泵。
本实用新型含磷废水蒸发浓缩装置，其中所述冷凝器的顶部连接有排气管，所述排气管上设有真空泵。
与现有技术相比，本实用新型所具有的优点和有益效果为：①本实用新型物料与冷凝水在预热器中换热实现对物料的预加热，冷凝水的来源为一效蒸发器蒸发浓缩时产生的冷凝水，合理利用整个装置中产生的资源，充分利用热量，降低后续对生蒸汽的耗量，达到了节省能源的目的降低了投资资本。②本实用新型蒸汽顺向输送，一效蒸发器、二效蒸发器、三效蒸发器内的温度由高到低分布，根据所需处理的含磷废水的特性，温度越高，废水中溶解物的溶解度越好且黏度越低，通过采用三效逆流蒸发，使物料所处蒸发浓缩的环境温度由低到高，由此，含磷废水中溶解物的溶解度越好，黏度越低，减少出料时堵塞，保证连续出料。③本实用新型采用洗涤器对蒸发器分离出的蒸汽进行洗涤，蒸汽中的含磷物质溶解在洗涤液中，实现对蒸汽中含磷物质的去除，同时，采用丝网除沫器用于进一步去除蒸汽中的雾沫，减少蒸汽中的含磷量，保证达标排放，采用填料延长洗涤液与蒸汽的运动路径，增大洗涤液与蒸汽的接触面积，使蒸汽中的含磷物质更充分的溶解在洗涤液中，提高对蒸汽中含磷物质的去除效果。④本实用新型在废水处理时不仅大大的减少污染物的排放，减小了对环境的污染，同时还实现了资源的再利用，避免了浪费，工艺简单，占地面积小，同时降低了生蒸汽的消耗，达到了节省能源的目的降低了投资资本。
