申请日2018.07.13
公开(公告)日2019.04.12
IPC分类号E03F5/22
摘要
一种改进的污水提升器，包括箱体、箱体盖、合页、把手和钢板条、耦合器基座、污水泵耦合器、污水泵和导杆;箱体的顶面开孔，箱体盖设置于孔上，箱体盖通过合页与顶面连接;把手设置于箱体盖上;钢板条沿孔的边沿设置于箱体顶面的内侧表面;箱体内的底面固定耦合器基座，耦合器基座上设置污水泵耦合器和导杆，污水泵耦合器与污水泵连接。当箱体盖盖上孔时，箱体盖与箱体的顶面位于同一平面，钢板条支撑箱体盖，不锈钢污水提升器的整个结构更美观，而且密封、防水效果好;箱体顶面开孔更容易，箱体盖的装配更简单，节省了制作时间;采用污水泵耦合器与污水泵连接，满足污水提升功能需求的同时，使泵稳定工作且便于维修。
权利要求书
1.一种改进的污水提升器，其特征在于，包括箱体、箱体盖、合页、把手、钢板条、耦合器基座、污水泵耦合器、污水泵和导杆;所述箱体的顶面开孔，所述箱体盖设置于孔上且与孔的大小相适应，箱体盖的一侧通过所述合页与箱体的顶面连接，所述把手设置于箱体盖的外侧表面，所述钢板条沿孔的边沿设置于箱体顶面的内侧表面，当箱体盖盖上孔时，箱体盖与箱体的顶面位于同一平面，钢板条支撑箱体盖;所述箱体内的底面固定耦合器基座，所述耦合器基座上设置污水泵耦合器和导杆，所述污水泵耦合器与污水泵连接，所述导杆竖立于耦合器基座上，所述污水泵上设有与导杆相配合的安装孔。
2.根据权利要求1所述的改进的污水提升器，其特征在于，所述箱体呈长方体状。
3.根据权利要求1或2所述的改进的污水提升器，其特征在于，所述孔呈矩形。
4.根据权利要求3所述的改进的污水提升器，其特征在于，所述箱体盖的一侧边通过所述合页与孔的对应侧边连接。
5.根据权利要求4所述的改进的污水提升器，其特征在于，所述孔的与合页所在侧边相邻的两条侧边分别沿边固定连接一钢板条。
6.根据权利要求5所述的改进的污水提升器，其特征在于，所述钢板条的面与箱体的顶面平行。
7.根据权利要求6所述的改进的污水提升器，其特征在于，所述钢板条的上表面设有沿长度方向延伸的第一凹槽，所述第一凹槽内通过橡塑胶粘剂粘附有第一橡胶垫，所述箱体盖的下表面设有与第一凹槽相对应的第二凹槽，所述第二凹槽内通过橡塑胶粘剂粘附有第二橡胶垫。
8.根据权利要求7所述的改进的污水提升器，其特征在于，所述第一橡胶垫的截面为凹型，所述第二橡胶垫的截面为圆形。
9.根据权利要求1、2、4-8任一所述的改进的污水提升器，其特征在于，所述钢板条的表面涂覆有防水层。
10.根据权利要求9所述的改进的污水提升器，其特征在于，所述防水层包括贝斯基层涂料层和聚氨酯防水涂料层，所述贝斯基层涂料层和聚氨酯防水涂料层依次涂覆于钢板条的表面。
说明书
一种改进的污水提升器
技术领域
本实用新型属于污水提升器技术领域，尤其涉及一种改进的污水提升器。
背景技术
参见图1和图2，传统不锈钢污水提升装置的箱体1顶部的凸台102需要开孔101和安装箱体盖2，当箱体盖2和箱体1配合时，箱体盖2与箱体1顶部位于不同面，装配较为繁琐，也不够美观，箱体1的开孔过程耗费更多的时间，不利于企业节省制作时间。
实用新型内容
本实用新型针对上述问题，提供一种改进的污水提升器。

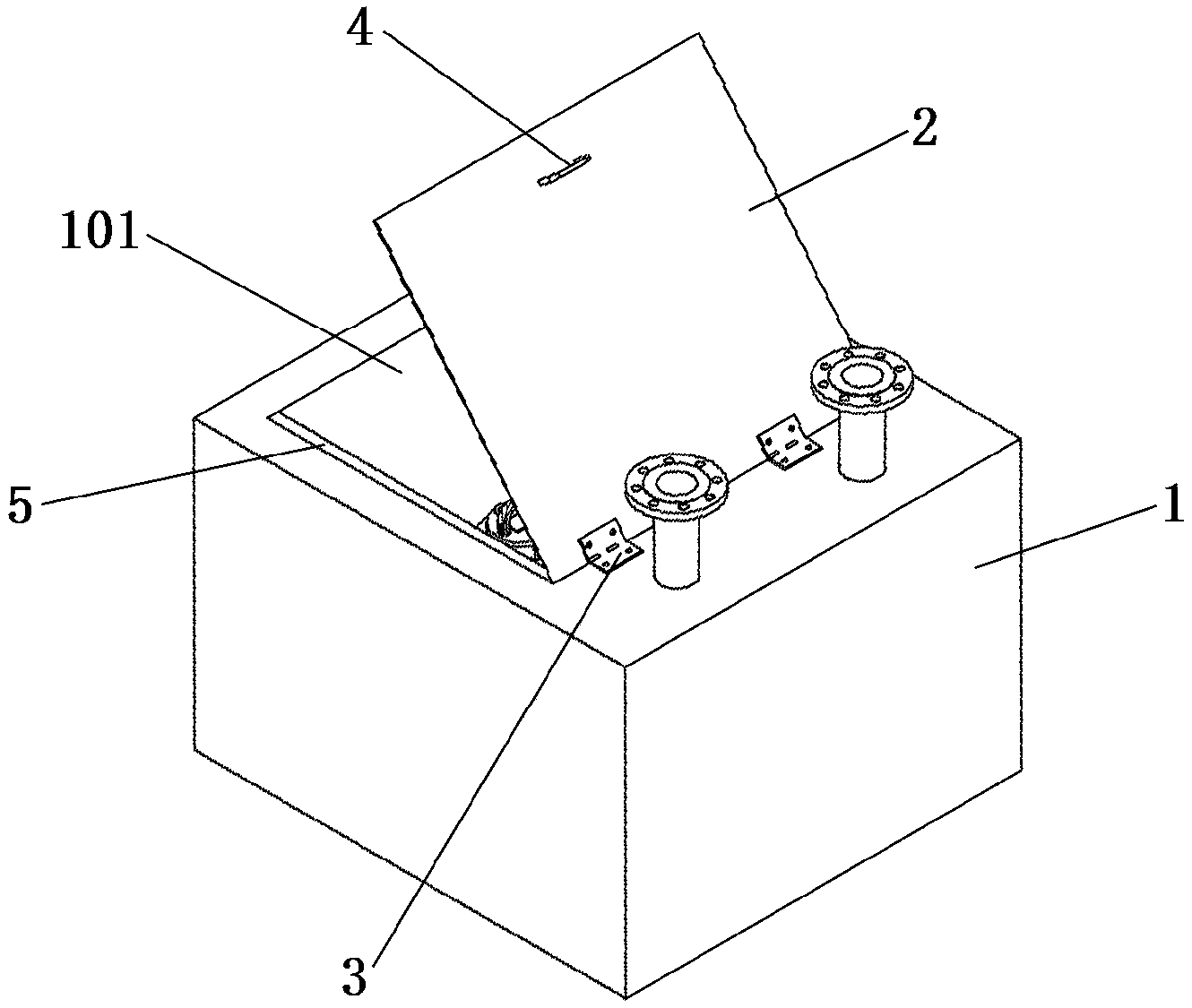

本实用新型的目的可以通过下述技术方案来实现：一种改进的污水提升器，包括箱体、箱体盖、合页、把手、钢板条、耦合器基座、污水泵耦合器、污水泵和导杆;所述箱体的顶面开孔，所述箱体盖设置于孔上且与孔的大小相适应，箱体盖的一侧通过所述合页与箱体的顶面连接，所述把手设置于箱体盖的外侧表面，所述钢板条沿孔的边沿设置于箱体顶面的内侧表面，当箱体盖盖上孔时，箱体盖与箱体的顶面位于同一平面，钢板条支撑箱体盖;所述箱体内的底面固定耦合器基座，所述耦合器基座上设置污水泵耦合器和导杆，所述污水泵耦合器与污水泵连接，所述导杆竖立于耦合器基座上，所述污水泵上设有与导杆相配合的安装孔。
进一步地，所述箱体呈长方体状。所述孔呈矩形。所述箱体盖的一侧边通过所述合页与孔的对应侧边连接。所述孔的与合页所在侧边相邻的两条侧边分别沿边固定连接一钢板条。所述钢板条的面与箱体的顶面平行。
进一步地，所述钢板条的上表面设有沿长度方向延伸的第一凹槽，所述第一凹槽内通过橡塑胶粘剂粘附有第一橡胶垫，所述箱体盖的下表面设有与第一凹槽相对应的第二凹槽，所述第二凹槽内通过橡塑胶粘剂粘附有第二橡胶垫。所述第一橡胶垫的截面为凹型，所述第二橡胶垫的截面为圆形。
进一步地，所述钢板条的表面涂覆有防水层。所述防水层包括贝斯基层涂料层和聚氨酯防水涂料层，所述贝斯基层涂料层和聚氨酯防水涂料层依次涂覆于钢板条的表面。
与现有技术相比，本实用新型的优点在于：箱体盖盖上时，箱体盖与箱体的顶面位于同一平面，不锈钢污水提升器的整个结构更美观;箱体顶面开孔更容易，箱体盖的装配更简单，节省了制作时间;箱体内设置耦合器基座、污水泵耦合器、导杆和污水泵，满足污水提升的功能需求，污水泵耦合器与污水泵连接，使泵稳定工作且便于维修;凹凸配合的橡胶垫保证了箱体盖与钢板条之间密封效果好，钢板条表面的防水层保证了防水效果好。
