申请日2018.07.13
公开(公告)日2019.03.01
IPC分类号C02F9/04; C02F11/12; C02F11/122; C02F11/123; C02F103/16
摘要
本实用新型提供一种生产铝制品的无重金属废水处理装置，包括集水池，曝气池，混凝池，排污泵，沉淀池，排污管道，气浮池，水塔，清水池，药液桶装置，污泥浓缩池，气动隔膜泵，压滤机，闸阀，水管道和污泥管道，所述集水池与曝气池，混凝池设置为一体式;所述排污泵通过排污管道与沉淀池连接。本实用新型压滤机的设置，使混合在废水中的污泥及铝离子提取出来，实现固、液分离的作用，药液桶的设置，通过药液桶向集水池内添加药品以实现铝离子的过滤，吸附及净化作用，使得后续处理更彻底，气动隔膜泵的设置，流动宽敞，通过性能好，允许通过最大颗粒直径达10毫米，对带有污泥废水能有效地起到抽取的效果。
权利要求书

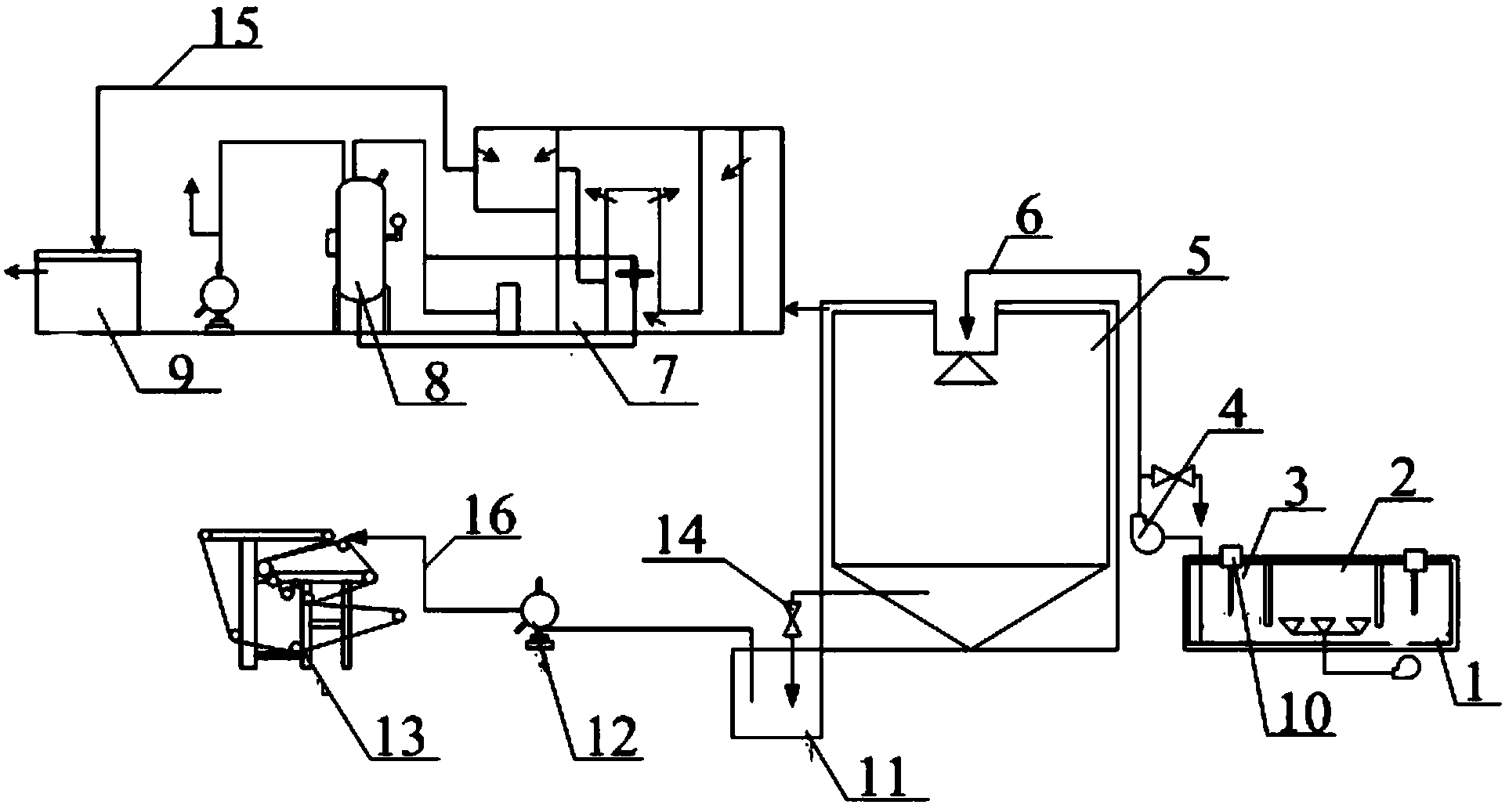

1.一种生产铝制品的无重金属废水处理装置，其特征在于：该生产铝制品的无重金属废水处理装置包括集水池(1)，曝气池(2)，混凝池(3)，排污泵(4)，沉淀池(5)，排污管道(6)，气浮池(7)，水塔(8)，清水池(9)，药液桶装置(10)，污泥浓缩池(11)，气动隔膜泵(12)，压滤机(13)，闸阀(14)，水管道(15)和污泥管道(16)，所述集水池(1)与曝气池(2)，混凝池(3)设置为一体式;所述排污泵(4)通过排污管道(6)与沉淀池(5)连接;所述沉淀池(5)设置在混凝池(3)的左侧;所述排污管道(6)采用多段;所述气浮池(7)通过排污管道(6)与沉淀池(5)连接，并通过水管道(15)与水塔(8)和清水池(9)连接;所述药液桶装置(10)设置在混凝池(3)上方;所述污泥浓缩池(11)通过污泥管道(16)与沉淀池(5)的底部相连;所述气动隔膜泵(12)通过污泥管道(16)连接污泥浓缩池(11)和压滤机(13);所述闸阀(14)采用多个，并螺纹连接在污泥管道(16)和排污管道(6)上。
2.如权利要求1所述的生产铝制品的无重金属废水处理装置，其特征在于：所述药液桶装置(10)包括自来水管(101)，除磷剂添加池(102)， PAC混凝池(103)，PAM混凝池(104)，石灰吸附池(105)和罗茨风机(106)，所述自来水管(101)设置多个出水头，分别安装在除磷剂添加池(102)，PAC混凝池(103)和PAM混凝池(104)的上方;所述除磷剂添加池(102)，PAC混凝池(103)和PAM混凝池(104)设置为一体式;所述罗茨风机(106)通过排污管道(6)连接在石灰吸附池(105)内。
3.如权利要求2所述的生产铝制品的无重金属废水处理装置，其特征在于：所述罗茨风机(106)具体采用型号为ZLS-65LA工业级三叶罗茨鼓风机。
4.如权利要求1所述的生产铝制品的无重金属废水处理装置，其特征在于：所述压滤机(13)具体采用型号为CJ/T80-1999污泥脱水用带式压滤机。
5.如权利要求1所述的生产铝制品的无重金属废水处理装置，其特征在于：所述气动隔膜泵(12)具体采用QBY-PP气动隔膜泵。
说明书
一种生产铝制品的无重金属废水处理装置
技术领域
本实用新型属于无重金属废水处理装置技术领域，尤其涉及一种生产铝制品的无重金属废水处理装置。
背景技术
工业上在生产铝制品的时候通常会产生很多工业废水，这些工业废水通常呈酸性，废水中也会含有大量铝离子以及一些微量的锌、镍铜离子，现代工艺中会对生产产生的废水进行集中中和之后再进行排放，通常的处理工艺会在酸性废水中加入片碱，将废水的PH值中和至6-9，在中和反应过程中会产生氢氧化铝等呈絮状物的沉淀物，所以在中和反应完成之后会将该部分液体通入沉淀池进行固液分离，在固液分离之后，上层的清液可以直接进行排放，位于沉淀池下的沉淀物则进行统一的回收。
现有技术中通常会设置用于存放原料的原料池、用于进行中和反应的反应池和用于沉淀的沉淀池，原料池、反应池和沉淀池之间均通过设置动力泵抽送过去，在沉淀池上会设置有用于供沉淀完成的清液流走的通孔，所述的沉淀池上会设置有用于将沉淀物通走的管道，该管道通常会连接至压滤机上，通过压滤机的压滤作用对于沉淀物进行滤干，将滤出的清液排走并对滤干的沉淀物进行回收，目前这套废水处理系统中由于沉淀池，原料池、反应池等布置上的不合理，导致了动力泵比较多，管道也过于繁琐复杂，不易于推广使用。
中国专利公开号为CN105819593A，发明创造的名称为工业铝制品生产产生的废水处理系统以及废水处理方法，包括原料池，原料池设置于地面之下，原料池的上方设置中和池以及支撑架，中和池与原料池之间设置有动力泵，中和池的上方设置有碱液池，碱液池与中和池之间设置有第一控制阀，中和池的液体出口联通有第一沉淀池，第一沉淀池位于支撑架的下方且第一沉淀池高于地面设置，第一沉淀池上设置有第一通流口，第一沉淀池与地面之间设置有压滤机，第一沉淀池与压滤机之间设置有第三控制阀,本发明旨在提供一种结构更加优化的工业铝制品生产产生的废水处理系统，利用高空势能，减少动力泵的数量,并同时公开了一种更加高效率处理工业铝制品生产产生的废水的废水处理方法。但是现有的工业铝制品生产产生的废水处理系统以及废水处理方法还存在着对于废水中的铝离子不能有效的去除，污泥无法从废水中分离出来以及设备简单，废水处理不彻底的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种生产铝制品的无重金属废水处理装置，解决了现有的工业铝制品生产产生的废水处理系统以及废水处理方法还存在着对于废水中的铝离子不能有效的去除，污泥无法从废水中分离出来以及设备简单，废水处理不彻底的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种生产铝制品的无重金属废水处理装置，包括集水池，曝气池，混凝池，排污泵，沉淀池，排污管道，气浮池，水塔，清水池，药液桶装置，污泥浓缩池，气动隔膜泵，压滤机，闸阀，水管道和污泥管道，所述集水池与曝气池，混凝池设置为一体式;所述排污泵通过排污管道与沉淀池连接;所述沉淀池设置在混凝池的左侧;所述排污管道采用多段;所述气浮池通过排污管道与沉淀池连接，并通过水管道与水塔和清水池连接;所述药液桶装置设置在混凝池上方;所述污泥浓缩池通过污泥管道与沉淀池的底部相连;所述气动隔膜泵通过污泥管道连接污泥浓缩池和压滤机;所述闸阀采用多个，并螺纹连接在污泥管道和排污管道上。
优选的，所述药液桶装置包括自来水管，除磷剂添加池，PAC混凝池，PAM混凝池，石灰吸附池和罗茨风机，所述自来水管设置多个出水头，分别安装在除磷剂添加池，PAC混凝池和PAM混凝池的上方;所述除磷剂添加池，PAC混凝池和PAM混凝池设置为一体式;所述罗茨风机通过排污管道连接在石灰吸附池内。
优选的，所述罗茨风机具体采用型号为ZLS-65LA工业级三叶罗茨鼓风机，向水中充气或机械搅动等方法增加水与空气接触面积。
优选的，所述压滤机具体采用型号为CJ/T80-1999污泥脱水用带式压滤机，使混合在废水中的污泥及铝离子提取出来，实现固、液分离的作用。
优选的，所述气动隔膜泵具体采用QBY-PP气动隔膜泵，流动宽敞，通过性能好，允许通过最大颗粒直径达10毫米，对带有污泥废水能有效地起到抽取的效果。
(三)有益效果
本实用新型提供了一种生产铝制品的无重金属废水处理装置。具备以下有益效果：
(1)、本实用新型压滤机的设置，使混合在废水中的污泥及铝离子提取出来，实现固、液分离的作用。
(2)、本实用新型的药液桶的设置，通过药液桶向集水池内添加药品以实现铝离子的过滤，吸附及净化作用，使得后续处理更彻底。
(3)、本实用新型的气动隔膜泵的设置，流动宽敞，通过性能好，允许通过最大颗粒直径达10毫米，对带有污泥废水能有效地起到抽取的效果。
(4)、本实用新型通过罗茨风机设置，向水中充气或机械搅动等方法增加水与空气接触面积。
