申请日2018.07.13
公开(公告)日2019.03.08
IPC分类号E21F16/00
摘要
本实用新型公开了一种矿山井下污水沉淀水仓快速倒仓装置，包括流体管、钢质弯头，所述流体管上端与泄水钻孔管道配合连接，所述流体管下端与钢质弯头可相对转动的连接，所述流体管下端设置支撑外圆环，所述钢质弯头上端设置支撑内圆环，所述流体管下端插入钢质弯头上端内部通过所述支撑外圆环和支撑内圆环相互支撑，所述钢质弯头外部两侧设置有旋转手柄。
权利要求书

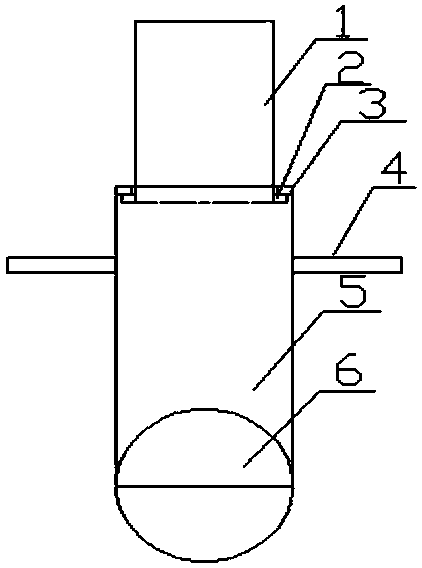

1.一种矿山井下污水沉淀水仓快速倒仓装置，其特征在于：包括流体管(1)、钢质弯头(5)，所述流体管(1)上端与泄水钻孔管道配合连接，所述流体管(1)下端与钢质弯头(5)可相对转动的连接。
2.根据权利要求1所述的一种矿山井下污水沉淀水仓快速倒仓装置，其特征在于：所述流体管(1)下端设置支撑外圆环(2)，所述钢质弯头(5)上端设置支撑内圆环(3)，所述流体管(1)下端插入钢质弯头(5)上端内部通过所述支撑外圆环(2)和支撑内圆环(3)相互支撑。
3.根据权利要求2所述的一种矿山井下污水沉淀水仓快速倒仓装置，其特征在于：所述钢质弯头(5)外部两侧设置有旋转手柄(4)。
4.根据权利要求3所述的一种矿山井下污水沉淀水仓快速倒仓装置，其特征在于：所述钢质弯头(5)末端设置防溅水挡板(6)。
5.根据权利要求4所述的一种矿山井下污水沉淀水仓快速倒仓装置，其特征在于：所述防溅水挡板(6)与所述钢质弯头(5)连接面之间的夹角为45度。
说明书
一种矿山井下污水沉淀水仓快速倒仓装置
技术领域
本实用新型涉及矿山井下污污水排放设备技术领域，特别涉及一种矿山井下污水沉淀水仓快速倒仓装置。
背景技术
矿山井下850m中段东、西部水仓是850m中段排污系统中的重要组成部分，承担着978m及以下分段的充填污水、生产污水、巷道污水及涌水集中汇集的任务。其是将进入水仓的污水经过沉淀分离后形成清水和泥浆，清水通过自流由排水沟流入850m水泵房水仓。850m东、西部水仓设备设施布局完全一致，现各有两个沉淀水仓，沉淀水仓设计为微梯形，窄面设为溢流污水出口，在出水口设有污水层级拦水坝，污水中的固体物逐级沉降，清水自流到排水沟。有两根泄水钻孔管道，钻孔管道位于两个沉淀水仓中间上方，一路管道对应一个沉淀水仓，泄水钻孔管道连接软胶皮管，当沉淀水仓需要清泥时，先派人到上游978m分段封堵相应的钻孔管道漏斗，看管污水入水口，不允许各单位排放污水，防止泥水下来伤害清泥作业人员，将排污胶皮软管移到另一个沉淀水仓中，拆卸拦水坝进行清泥作业，两个沉淀水仓轮换清理，15天完成一个清泥循环。
由于井下污水中所含泥沙、碎石等杂物，运行一段时间后，会出现软管磨漏，泄水钻孔管道堵塞的情况，更换软胶皮管需要6小时才能完成，疏通泄水钻孔管道需要3个班次，有时泄水钻孔管道处理不通，还要重新选址打泄水钻孔，处理故障工作量比较大，劳动强度高，一次清泥作业投入劳动力多，影响上游采矿工区正常的生产组织。
实用新型内容
本实用新型提供了一种矿山井下污水沉淀水仓快速倒仓装置，替代现有与泄水钻孔管道连接的软胶皮管，具有强度高、耐磨、操作简单、使用方便、安全可靠，能够适应矿山井下特殊的使用要求的优点。
为了实现上述目的，本实用新型的技术方案具体如下：
一种矿山井下污水沉淀水仓快速倒仓装置，包括流体管、钢质弯头，所述流体管上端与泄水钻孔管道配合连接，所述流体管下端与钢质弯头可相对转动的连接。
所述流体管下端设置支撑外圆环，所述钢质弯头上端设置支撑内圆环，所述流体管下端插入钢质弯头上端内部通过所述支撑外圆环和支撑内圆环相互支撑。
所述钢质弯头外部两侧设置有旋转手柄。
所述钢质弯头末端设置防溅水挡板。
所述防溅水挡板与所述钢质弯头连接面之间的夹角为45度。
本实用新型的有益效果是：
(1)本实用新型通过在泄水钻孔管道的出口处加装本装置，解决了更换软胶皮管的困难，消除了泄水钻孔管道堵塞的现象，减轻岗位操作人员的劳动强度，缩短水仓清泥时间，加快倒仓清泥次数，提高东、西部沉淀水仓清泥工作效率，达到节约人力物力的目的;
(2)本实用新型的组成部件均为金属件，具有强度高、耐磨、操作简单、使用方便、安全可靠的特点，能够防止污水中所含泥沙、碎石撞击磨损的同时，还能够延长使用寿命，降低了施工成本，适应了矿山井下特殊的使用要求，特别是钢质弯头采用不锈钢材质，还具有防锈的功能，有效解决了传统使用的软胶皮管长时间使用后出现磨损破裂需要更换，而耗时耗力的问题;
(3)本实用新型操作简单，维护使用方便，安全可靠，仅仅通过旋转手柄即可控制钢质弯头的方向，继而改变污水的流向，达到快速倒仓的目的，提高工作效率，减轻劳动强度;
(4)防溅水挡板与钢质弯头连接面之间的夹角为45度的设计，能够防止污水在倒仓时，由于污水水压很大，从钢质弯头管口飞溅出工作区，污染工作区域;
(5)支撑外圆环与支撑内圆环的设计，能够实现流体管和钢质弯头之间的相对转动，配合旋转手柄的使用，可以改变污水的流出方向。
