申请日2018.07.13
公开(公告)日2019.02.19
IPC分类号C02F9/14
摘要
本实用新型公开了一种大型水处理装置，包括装置本体和搅拌机，装置本体内设有储水腔、厌氧池、缺氧池、好氧池和沉淀池，储水腔、厌氧池、缺氧池、好氧池和沉淀池之间设有分割墙，分割墙上设有封闭装置，装置本体各处理室顶部设有通道，储水腔上侧左壁上设有污水进水口，污水进水口下方设有格栅过滤装置，储水腔设置为透明结构，厌氧池内设有厌氧池弹性填料，好氧池内设有好氧池弹性填料和曝气装置，沉淀池通过沉淀管道连接外部沉淀处理装置，沉淀池内安装有水管，水管连接外部水泵，水泵通过水管连接搅拌机，搅拌机右侧固定安装有投药装置。本实用新型结构简单设计合理，可以对产生的污水进行有效的处理，从而得到符合排放标准的水体。
权利要求书

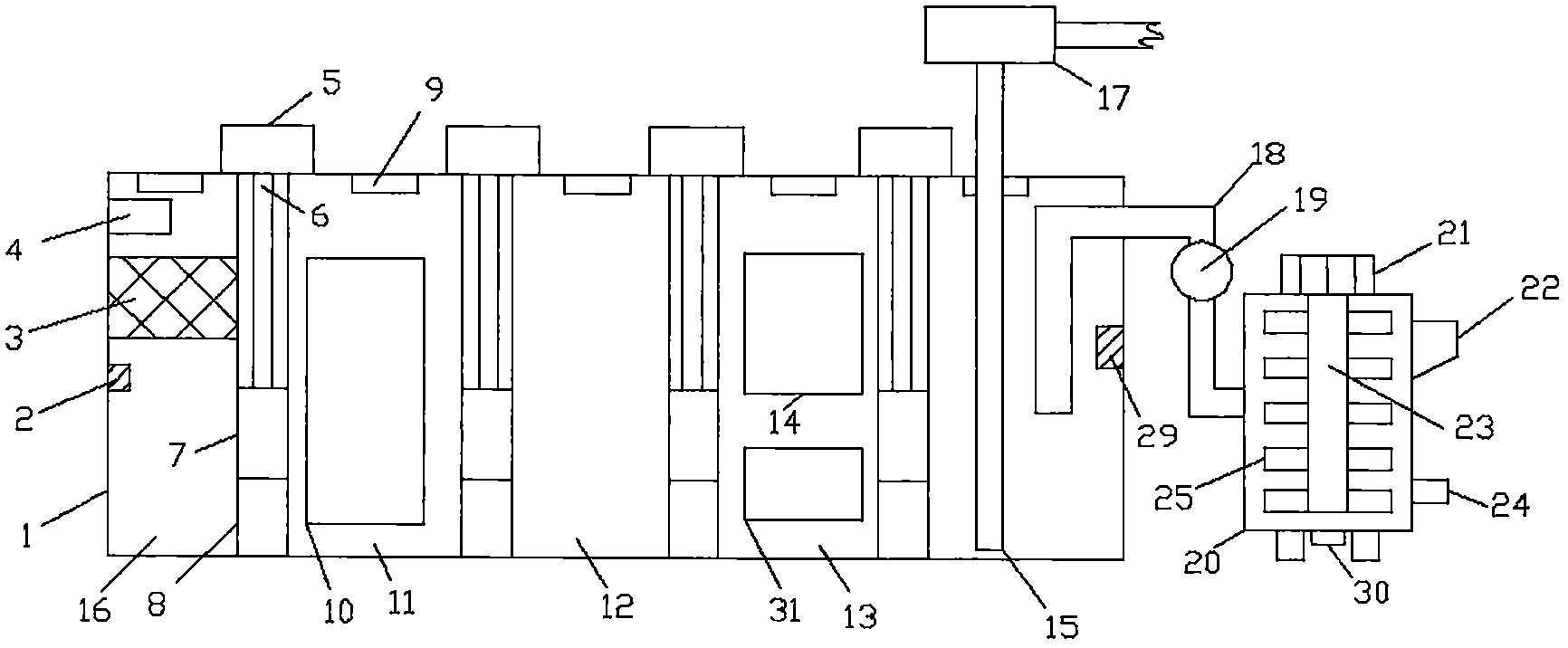

1.一种大型水处理装置，包括装置本体(1)和搅拌机(20)，其特征在于，所述装置本体(1)内设有储水腔(16)、厌氧池(11)、缺氧池(12)、好氧池(13)和沉淀池，所述储水腔(16)、厌氧池(11)、缺氧池(12)、好氧池(13)和沉淀池之间设有分割墙(8)，所述分割墙(8)上设有封闭装置(7)，所述封闭装置(7)连通分割墙(8)左右两侧，所述封闭装置(7)内设有过滤腔(71)，所述过滤腔(71)两端面设有过滤网(28)，所述左侧过滤网(28)上设有缺口(27)，所述封闭装置(7)内设有封闭门(26)，所述封闭门(26)滑动连接封闭装置(7)内壁，所述封闭门(26)上端固定连接着连接装置(6)，所述连接装置(6)设于分割墙(8)内壁，所述连接装置(6)固定连接驱动装置(5)的输出端，所述驱动装置(5)固定安装在装置本体(1)上部，所述储水腔(16)、厌氧池(11)、缺氧池(12)、好氧池(13)和沉淀池顶部都设有通道(9)，所述储水腔(16)上侧左壁上设有污水进水口(4)，所述污水进水口(4)下方设有格栅过滤装置(3)，所述格栅过滤装置(3)固定安装在储水腔(16)内，所述储水腔(16)设置为透明结构，所述厌氧池(11)内设有厌氧池弹性填料(10)，所述好氧池(13)内设有好氧池弹性填料(14)和曝气装置(31)，所述曝气装置(31)设于好氧池底部，所述好氧池弹性填料(14)设于曝气装置(31)上方，所述沉淀池底部设有沉淀管道(15)的一端口，所述沉淀管道(15)连接外部沉淀处理装置(17)，所述沉淀池内安装有水管(18)，所述水管(18)连接外部水泵(19)，所述水泵(19)通过水管(18)连接搅拌机(20)，所述搅拌机(20)右侧固定安装有投药装置(22)，所述搅拌机(20)顶部安装有电机(21)，所述电机(21)的输出端固定连接转轴(23)，所述转轴(23)上均匀安装搅拌叶(25)，所述搅拌机(20)右侧设有出水口(24)，所述搅拌机(20)底部设有出料口(30)。
2.根据权利要求1所述的一种大型水处理装置，其特征在于，所述储水腔(16)、厌氧池(11)、缺氧池(12)、好氧池(13)和沉淀池从左到右依次设置。
3.根据权利要求1所述的一种大型水处理装置，其特征在于，所述缺口(27)的高度要高于封闭装置(7)内底面高度。
4.根据权利要求1所述的一种大型水处理装置，其特征在于，所述储水腔(16)内设有液位感应器一(2)。
5.根据权利要求1所述的一种大型水处理装置，其特征在于，所述沉淀池右侧内壁设有液位感应器二(29)。
6.根据权利要求1所述的一种大型水处理装置，其特征在于，所述储水腔(16)、厌氧池(11)、缺氧池(12)、好氧池(13)和沉淀池之间的分割墙(8)上侧的驱动装置(5)为同步设置。
说明书
一种大型水处理装置
技术领域
本实用新型涉及一种水处理装置领域，具体是一种大型水处理装置。
背景技术
目前我国水域污染问题依然严峻。特别是二线以下城市的水域污染相当严重。而这些水域污染罪魁祸首就是大型污染源的水域或者治理不彻底的水域向河道中排泄，致使河道水域需要投入大量的人力物力进行治理，并且还得不到显著的治理效果。因此，针对二线以下城市所排放的污水进行整合治理，并且治理设备投资和运营成本低且污水处理彻底，才是关键所在。城市污水主要来自于家庭、机关、商业、城市公用设施等排放的生活污水和适量的工业生产废水，废水水量大且存在明显的昼夜周期性和季节周期性变化。污水中的主要污染物有动植物油、悬浮物、碳水化合物、蛋白质、表面活性剂、氮和磷的化合物、微生物等，这些有机污染物一般都比较容易生物降解。因此需要提供一种大型水处理装置对城市中产生的废水进行处理、收集，回收的处理后的水收集后可用于生活冲洗马桶等用水，从而节约水资源。
实用新型内容
本实用新型的目的在于提供一种大型水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种大型水处理装置，包括装置本体和搅拌机，所述装置本体内设有储水腔、厌氧池、缺氧池、好氧池和沉淀池，所述储水腔、厌氧池、缺氧池、好氧池和沉淀池之间设有分割墙，所述分割墙上设有封闭装置，所述封闭装置连通分割墙左右两侧，所述封闭装置内设有过滤腔，所述过滤腔两端面设有过滤网，所述左侧过滤网上设有缺口，所述封闭装置内设有封闭门，所述封闭门滑动连接封闭装置内壁，所述封闭门上端固定连接着连接装置，所述连接装置设于分割墙内壁，所述连接装置固定连接驱动装置的输出端，所述驱动装置固定安装在装置本体上部，所述储水腔、厌氧池、缺氧池、好氧池和沉淀池顶部都设有通道，所述储水腔上侧左壁上设有污水进水口，所述污水进水口下方设有格栅过滤装置，所述格栅过滤装置固定安装在储水腔内，所述储水腔设置为透明结构，所述厌氧池内设有厌氧池弹性填料，所述好氧池内设有好氧池弹性填料和曝气装置，所述曝气装置设于好氧池底部，所述好氧池弹性填料设于曝气装置上方，所述沉淀池底部设有沉淀管道的一端口，所述沉淀管道连接外部沉淀处理装置，所述沉淀池内安装有水管，所述水管连接外部水泵，所述水泵通过水管连接搅拌机，所述搅拌机右侧固定安装有投药装置，所述搅拌机顶部安装有电机，所述电机的输出端固定连接转轴，所述转轴上均匀安装搅拌叶，所述搅拌机右侧设有出水口，所述搅拌机底部设有出料口。
作为本实用新型进一步的方案：所述储水腔、厌氧池、缺氧池、好氧池和沉淀池从左到右依次设置。
作为本实用新型再进一步的方案：所述缺口的高度要高于封闭装置内底面高度。
作为本实用新型再进一步的方案：所述储水腔内设有液位感应器一。
作为本实用新型再进一步的方案：所述沉淀池右侧内壁设有液位感应器二。
作为本实用新型再进一步的方案：所述储水腔、厌氧池、缺氧池、好氧池和沉淀池之间的分割墙上侧的驱动装置为同步设置。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单设计合理，可以对产生的污水进行有效的处理，从而得到符合排放标准的水体，本实用新型对污水处理成本低，效果好，处理量大，适合在广大地区推广使用，装置内各处理室单独设置方便对于需要维修清理的处理室进行维修清理，具有很高的实用性，大大提升了该一种大型污水水处理装置的使用功能性。
