申请日2018.07.13
公开(公告)日2019.03.05
IPC分类号C02F9/10
摘要
本实用新型涉及一种可杀菌的饮用水处理装置，属于饮用水生产设备领域，所述可杀菌的饮用水处理装置设置有热水罐、冷却罐、过滤罐，热水罐内设置有滤芯及滤布层，加热前可对水进行过滤，过滤后通过加热管加热后进入到冷却罐，从连通管进入到内胆内，可从冷水进管通入冷水，对加热后的水进行冷却，避免水进入到过滤罐内温度过高，影响活性炭柱的性能，冷却后的水从连通管通入到过滤罐内进行过滤处理，可有效去除无机盐离子，保证饮用水的饮用安全，本实用新型利用传统的高温加热方法对水进行加热杀菌，通过冷却过滤除去多余杂质，保证饮用水安全。
权利要求书

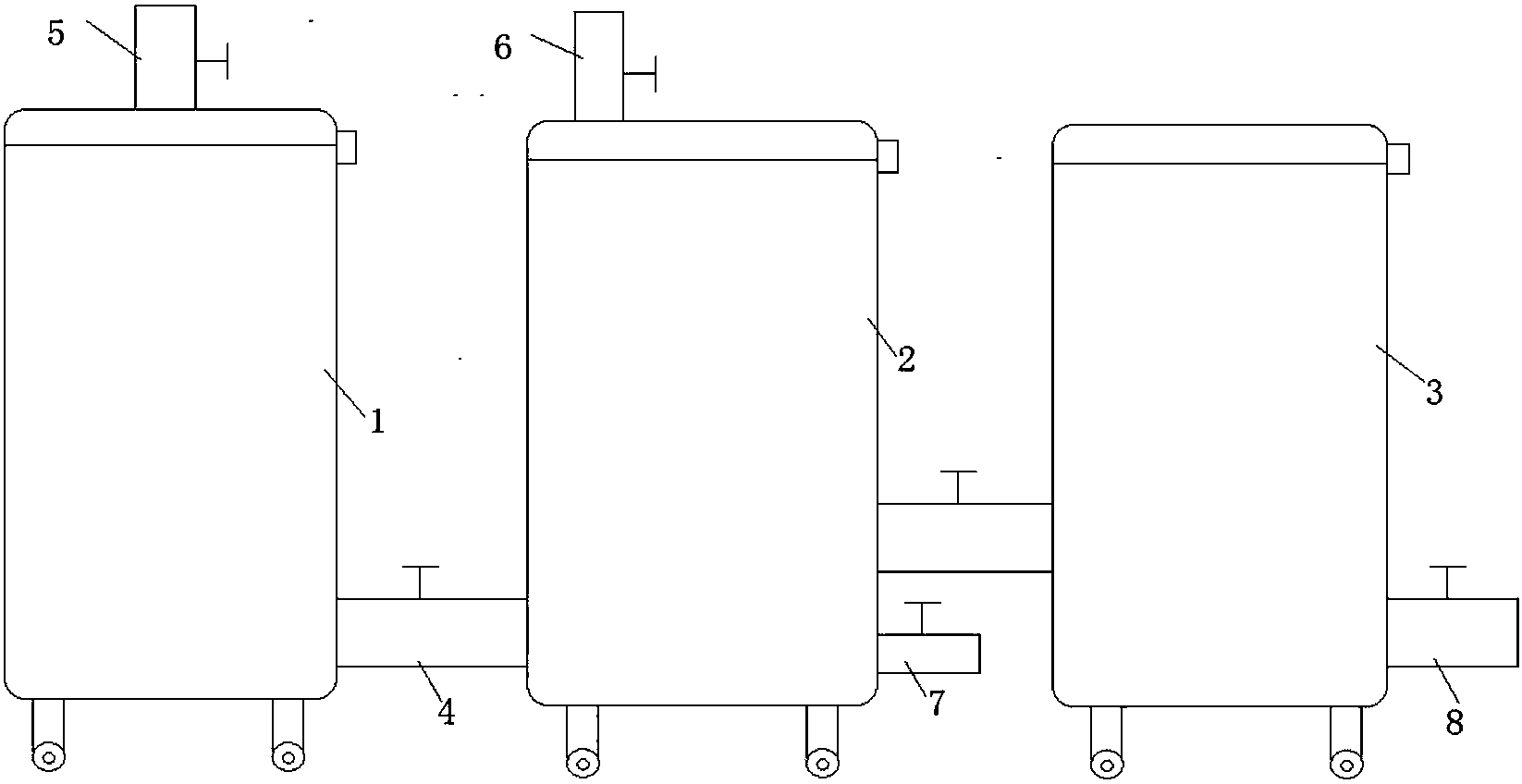

1.一种可杀菌的饮用水处理装置，其特征在于，所述可杀菌的饮用水处理装置主要包括热水罐、冷却罐、过滤罐、连通管、进水管、冷水进管、冷水出管、出水管，所述热水罐、冷却罐及过滤罐通过连通管连通，进水管设置在热水罐顶部，冷水进管设置在冷却罐顶部，冷水出管设置在冷却罐右侧，出水管设置在过滤罐右侧，所述热水罐内部设置有滤芯、滤布层、加热管，滤芯与进水管连通，滤布层设置在滤芯下方，加热管设置在滤布层下方，所述冷却罐内部设置有内胆，内胆与连通管连通，所述过滤罐内部设置有活性炭柱，活性炭柱内部中空与连通管连通。
2.根据权利要求1中所述的一种可杀菌的饮用水处理装置，其特征在于：所述热水罐、冷却罐及过滤罐底部设置有支脚及滑轮。
3.根据权利要求1中所述的一种可杀菌的饮用水处理装置，其特征在于：所述热水罐、冷却罐及过滤罐顶部设置有顶盖。
4.根据权利要求1中所述的一种可杀菌的饮用水处理装置，其特征在于：所述加热管设置有两根，并列设置在滤布层下方。
说明书
一种可杀菌的饮用水处理装置
技术领域
本实用新型属于饮用水生产设备领域，具体地说，本实用新型涉及一种可杀菌的饮用水处理装置。
背景技术
人身体里的水占人体总重量的百分之七十，水是人生命的支柱，所以水对人体来说是相当重要的一个必需物质，平时我们身体摄取水的方式主要是饮用，都说病从口入，饮用水处理的安全性如今成了人们日益关注的一个重要课题，饮用水安全也越来越被重视，饮用水水源取水后需要进行过滤处理，随着环境污染日益严重，水源地可能存在污染，为了保证饮用水安全，对饮用水处理设备的处理性能的要求也日益提高，饮用水生产操作中，杀菌是十分重要的环节，现有的处理技术为最求效率高，效果好，一般使用化学药剂进行饮用水的消毒杀菌，但是化学药剂一般都会有残留，长期饮用对人体有害，依靠高温对饮用水杀菌，杀死大部分细菌，同时不会有有害物质残留，但是经过高温煮沸的水会残留无机盐离子，长期饮用，可能会造成人体结石，影响人体健康。
发明内容
为克服背景技术中存在的问题，本实用新型公开了一种可杀菌的饮用水处理装置，所述可杀菌的饮用水处理装置设置有热水罐、冷却罐、过滤罐，热水罐内设置有滤芯及滤布层，加热前可对水进行过滤，过滤后通过加热管加热后进入到冷却罐，从连通管进入到内胆内，可从冷水进管通入冷水，对加热的水进行冷却，避免水进入到过滤罐内温度过高，影响活性炭柱的性能，冷却后的水从连通管通入到过滤罐内进行过滤处理，可有效去除无机盐离子，保证饮用水的饮用安全，本实用新型利用传统的高温加热方法对水进行加热杀菌，后通过冷却过滤除去多余杂质，保证饮用水安全。
为实现上述目的，本实用新型是通过如下技术方案实现的：
所述饮用水处理装置主要包括热水罐、冷却罐、过滤罐、连通管、进水管、冷水进管、冷水出管、出水管，所述热水罐、冷却罐及过滤罐通过连通管连通，进水管设置在热水罐顶部，冷水进管设置在冷却罐顶部，冷水出管设置在冷却罐右侧，出水管设置在过滤罐右侧，所述热水罐内部设置有滤芯、滤布层、加热管，滤芯与进水管连通，滤布层设置在滤芯下方，加热管设置在滤布层下方，所述冷却罐内部设置有内胆，内胆与连通管连通，所述过滤罐内部设置有活性炭柱，活性炭柱内部中空与连通管连通。
所述热水罐、冷却罐及过滤罐底部设置有支脚及滑轮。
所述热水罐、冷却罐及过滤罐顶部设置有顶盖。
所述加热管设置有两根，并列设置在滤布层下方。
本实用新型的有益效果：所述可杀菌的饮用水处理装置设置有热水罐、冷却罐、过滤罐，热水罐内设置有滤芯及滤布层，加热前可对水进行过滤，过滤后通过加热管加热后进入到冷却罐，从连通管进入到内胆内，可从冷水进管通入冷水，对加热的水进行冷却，避免水进入到过滤罐内温度过高，影响活性炭柱的性能，冷却后的水从连通管通入到过滤罐内进行过滤处理，可有效去除无机盐离子，保证饮用水的饮用安全，本实用新型利用传统的高温加热方法对水进行加热杀菌，后通过冷却过滤除去多余杂质，保证饮用水安全。
