申请日2018.07.13
公开(公告)日2019.03.01
IPC分类号C02F9/04; C02F103/16; C02F101/20
摘要
本实用新型提供一种生产铝制品的含重金属废水处理装置，包括含镍废水集水池，反应池，混凝池，排污泵，加药装置，回液管，排污管道，沉淀池，碱性废水集水池，气动隔膜泵，闸阀和压滤机。本实用新型压滤机的设置，有利于通过改变污泥分子电荷极性，增加颗粒孔隙、改善压滤特性等效果，使得污水和污泥分离更彻底，PAM混合液桶，除镍剂桶和石灰水桶的设置，向反应池内添加石灰水，向混凝池内添加聚丙烯酰胺和除镍剂，有效的对含镍废水进行重金属吸附过滤，使后续处理更彻底，罗茨风机的设置，其两个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机，向水中充气或机械搅动等方法增加水与空气接触面积，省略了现有设备曝气的过程。
权利要求书

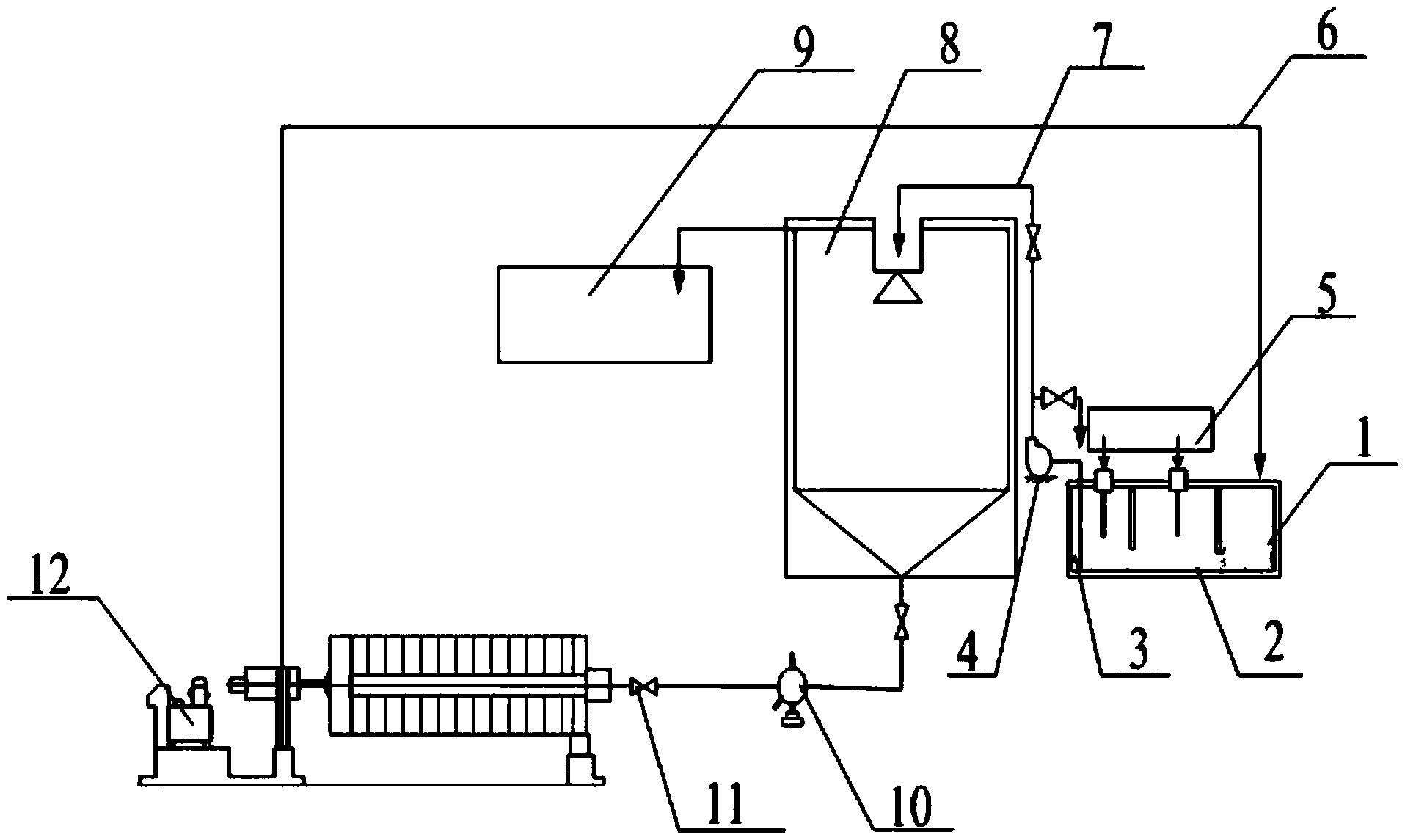

1.一种生产铝制品的含重金属废水处理装置，其特征在于：包括含镍废水集水池(1)，反应池(2)，混凝池(3)，排污泵(4)，加药装置(5)，回液管(6)，排污管道(7)，沉淀池(8)，碱性废水集水池(9)，气动隔膜泵(10)，闸阀(11)和压滤机(12)，所述含镍废水集水池(1)与反应池(2)和混凝池(3)设置为一体式;所述排污泵(4)通过排污管道(7)连接混凝池(3)和沉淀池(8);所述加药装置(5)通过管道与反应池(2)和混凝池(3)连接;所述回液管(6)连接压滤机(12)和反应池(2);所述排污管道(7)采用多段;所述沉淀池(8)通过排污管道(7)连接碱性废水集水池(9);所述气动隔膜泵(10)通过排污管道(7)连接沉淀池(8)底部，以及压滤机(12);所述闸阀(11)采用多个，均通过螺纹连接在排污管道(7)上。
2.如权利要求1所述的生产铝制品的含重金属废水处理装置，其特征在于：所述加药装置(5)包括自来水管(51)，PAM混合液桶(52)，除镍剂桶(53)，石灰水桶(54)和罗茨风机(55)，所述自来水管(51)采用多个出水口，通过水管道分别与PAM混合液桶(52)，除镍剂桶(53)和石灰水桶(54)连接;所述PAM混合液桶(52)内添加有聚丙烯酰胺;所述除镍剂桶(53)内添加有除镍剂;所述石灰水桶(54)设置在除镍剂桶(53)的左侧;所述罗茨风机(55)设置在石灰水桶(54)的外侧。
3.如权利要求2所述的生产铝制品的含重金属废水处理装置，其特征在于：所述罗茨风机(55)具体采用型号为ZLS-65LA工业级三叶罗茨鼓风机。
4.如权利要求1所述的生产铝制品的含重金属废水处理装置，其特征在于：所述压滤机(12)具体采用型号为CJ/T80-1999污泥脱水用带式压滤机。
5.如权利要求1所述的生产铝制品的含重金属废水处理装置，其特征在于：所述其特征在于：所述气动隔膜泵(10)具体采用QBY-PP气动隔膜泵。
说明书
一种生产铝制品的含重金属废水处理装置
技术领域
本实用新型属于重金属废水处理技术领域，尤其涉及一种生产铝制品的含重金属废水处理装置。
背景技术
随着社会城市化、科技化、人性化的发展，工业水平得到了蓬勃的发展，越来越多的工业用水被利用和排放，随之而来的是环保设备使用量的增加和重金属工业废水污染问题的彰显。 而随着人性化理念的普及，及新型和谐社会的构成，设计一种重金属工业废水处理装置是非常必要的污水处理设备能有效处理城区的重金属工业废水，重金属工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，但是污水处理能力尚跟不上用水规模的迅速扩张，管网、污泥处理等配套设施建设严重滞后。另一方面，中国的污水处理率与发达国家相比，还存在着明显的差距，且处理设施的负荷率低。
中国专利公开号为CN 106045181 A，发明创造的名称为重金属工业废水处理装置，包括固液分离池、进水泵、进水阀、精滤罐、电解罐、蒸发罐、碳酸钙改性硅藻土吸附罐和排水阀门;脱色率高达94-100%，脱色反应条件温和，可行性高;有效去除水中重金属离子和杂志，净化水质，激活核酸、蛋白质等生物大分子的活性，铜的去除率90-98%，出水中所含的同行远远低于我国《污水综合排放标准》的一级标准;铬去除率98-99 .8%，符合国家综合排放标准，设备简单，效果明显，对氯仿去除率高，对提高饮用水水质和保证饮用水安全产生积极影响;对氨氮的去除率为90-98%，工艺简单，成本低廉，吸附率高，对色度的去除率高，具有良好的推广应用前景。但是现有的重金属工业废水处理装置不能对污水进行有效的沉淀分离，无法实现固液分离的效果以及设备简单，重金属处理不彻底的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了提供一种生产铝制品的含重金属废水处理装置，以解决现有的重金属工业废水处理装置不能对污水进行有效的沉淀分离，无法实现固液分离的效果以及设备简单，重金属处理不彻底的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种生产铝制品的含重金属废水处理装置,包括含镍废水集水池，反应池，混凝池，排污泵，加药装置，回液管，排污管道，沉淀池，碱性废水集水池，气动隔膜泵，闸阀和压滤机，所述含镍废水集水池与反应池和混凝池设置为一体式;所述排污泵通过排污管道连接混凝池和沉淀池;所述加药装置通过管道与反应池和混凝池连接;所述回液管连接压滤机和反应池;所述排污管道采用多段;所述沉淀池通过排污管道连接碱性废水集水池;所述气动隔膜泵通过排污管道连接沉淀池底部，以及压滤机;所述闸阀采用多个，均通过螺纹连接在排污管道上。
优选的，所述加药装置包括自来水管，PAM混合液桶，除镍剂桶，石灰水桶和罗茨风机，所述自来水管采用多个出水口，通过水管道分别与PAM混合液桶，除镍剂桶和石灰水桶连接;所述PAM混合液桶内添加有聚丙烯酰胺;所述除镍剂桶内添加有除镍剂;所述石灰水桶设置在除镍剂桶的左侧;所述罗茨风机设置在石灰水桶的外侧。
优选的，所述罗茨风机具体采用型号为ZLS-65LA工业级三叶罗茨鼓风机，其两个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机，向水中充气或机械搅动等方法增加水与空气接触面积，省略了现有设备曝气的过程。
优选的，所述压滤机具体采用型号为CJ/T80-1999污泥脱水用带式压滤机，能改变污泥分子电荷极性，增加颗粒孔隙、改善压滤特性等效果，使得污水和污泥分离更彻底。
优选的，所述气动隔膜泵具体采用QBY-PP气动隔膜泵，很多难以人类手工完成的都可以通过气动隔膜泵来完成，间接的保证了员工的工作安全。
(三)有益效果
本实用新型提供了一种生产铝制品的含重金属废水处理装置。具备以下有益效果：
(1)、本实用新型压滤机的设置，有利于通过改变污泥分子电荷极性，增加颗粒孔隙、改善压滤特性等效果，使得污水和污泥分离更彻底。
(2)、本实用新型的PAM混合液桶，除镍剂桶和石灰水桶的设置，向反应池内添加石灰水，向混凝池内添加聚丙烯酰胺和除镍剂，有效的对含镍废水进行重金属吸附过滤，使后续处理更彻底。
(3)、本实用新型的罗茨风机的设置，其两个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机，向水中充气或机械搅动等方法增加水与空气接触面积，省略了现有设备曝气的过程。
(4)、本实用新型通过气动隔膜泵的设置，很多难以人类手工完成的都可以通过气动隔膜泵来完成，间接的保证了员工的工作安全。
