申请日2018.07.13
公开(公告)日2019.02.22
IPC分类号C02F1/52; C02F101/14
摘要
本实用新型涉及废水处理技术领域，尤其涉及一种含氟废水处理系统，它包括控制器、第一收集槽(1)、第二收集槽(2)以及第三收集槽(3)，所述第一收集槽(1)通过第一连接管(4)与第二收集槽(2)连通，所述第三收集槽(3)通过第二连接管(5)与第二收集槽(2)连通，所述第三收集槽(3)通过第三连接管(6)与第一收集槽(1)连通，且所述第一连接管(4)、第二连接管(5)以及第三连接管(6)内均设有控制阀(7)，且所有的控制阀(7)均与控制器电连接。这种废水处理系统成本较低且适配性较高。
权利要求书

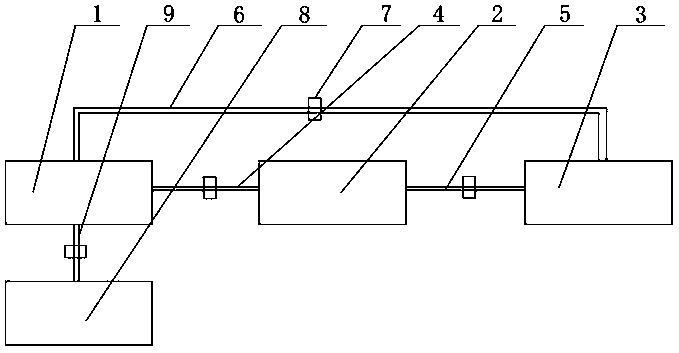

1.一种含氟废水处理系统，其特征在于：它包括控制器、第一收集槽(1)、第二收集槽(2)以及第三收集槽(3)，所述第一收集槽(1)通过第一连接管(4)与第二收集槽(2)连通，所述第三收集槽(3)通过第二连接管(5)与第二收集槽(2)连通，所述第三收集槽(3)通过第三连接管(6)与第一收集槽(1)连通，且所述第一连接管(4)、第二连接管(5)以及第三连接管(6)内均设有控制阀(7)，且所有的控制阀(7)均与控制器电连接。
2.根据权利要求1所述的一种含氟废水处理系统，其特征在于：所述第一收集槽(1)槽壁经过防酸碱处理后得到一层防酸碱的保护膜。
3.根据权利要求1所述的一种含氟废水处理系统，其特征在于：它还包括一个石灰溶解池(8)，且所述石灰溶解池(8)通过第四连接管(9)与第一收集槽(1)连通，且所述第四连接管(9)内也设有控制阀(7)，所述控制阀(7)与控制器电连接。
4.根据权利要求3所述的一种含氟废水处理系统，其特征在于：所述石灰溶解池(8)周围设有用于将石灰溶解池包围的阻挡结构。
5.根据权利要求3所述的一种含氟废水处理系统，其特征在于：所述石灰溶解池(8)内还有搅拌结构。
说明书
一种含氟废水处理系统
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种晶体硅太阳能电池含氟废水处理系统。
背景技术
目前晶体硅太阳能电池分为单晶电池和多晶电池硅片，其生产过程的主要区别是单晶一般采用槽式设备进行碱制绒，多晶一般采用链式设备进行酸制绒，因此在废水处理端两种工艺产生的废水组分含量大有不同。其中，多晶时废水主要包括碱性废水、高浓度含氟废水以及低浓度含氟废水，单晶时废水主要包括低浓度碱性废水、高浓度含氟废水以及低浓度含氟废水，所以在进行废水处理时需要设计两套废水处理系统，这样需要的成本较高，废水处理系统本身的适配性较差。
发明内容
本实用新型所要解决的技术问题是：提供一种成本较低且适配性较高的含氟废水处理系统。
本实用新型所采用的技术方案是：一种含氟废水处理系统，它包括控制器、第一收集槽、第二收集槽以及第三收集槽，第一收集槽通过第一连接管与第二收集槽连通，第三收集槽通过第二连接管与第二收集槽连通，第三收集槽通过第三连接管与第一收集槽连通，且第一连接管、第二连接管以及第三连接管内均设有控制阀，且所有的控制阀均与控制器电连接。
采用以上结构与现有技术相比，本实用新型具有以下优点：通过控制器来控制控制阀的开关，这样就可以控制哪个连接管打开，即能控制三个收集槽之间的连接关系，这样使得整个废水处理系统能适配单晶废水与多晶废水处理，而且成本也较低。
作为优选，第一收集槽槽壁经过防酸碱处理后得到一层防酸碱的保护膜。因为第一收集槽主要在单晶以及多晶废水处理中所需要处理的废水是不同的，所以需要进行防酸碱处理，使得收集槽的使用寿命更长。
作为优选，它还包括一个石灰溶解池，且石灰溶解池通过第四连接管与第一收集槽连通，且第四连接管内也设有控制阀，控制阀与控制器电连接。通过设置一个石灰溶解池，通过石灰池内的石灰悬浊液来代替多晶废水处理时需要用到的氯化钙溶液与碱液，提高了处理能力，而且节省了处理的药剂费用。
作为优选，石灰溶解池周围设有用于将石灰溶解池包围的阻挡结构。这样设置可以防止石灰溶解池产生的粉尘限制在阻挡结构内，避免对周边环境的影响。
石灰溶解池内还有搅拌结构。这样设置能将石灰池内的石灰搅拌均匀，进而使得反应效果较好。
