申请日2018.07.13
公开(公告)日2019.04.09
IPC分类号E02F5/28
摘要
本实用新型适用于污水处理领域，提供了一种污水处理池底清理装置，包括支撑组件和清理组件，所述支撑组件包括支撑架、支撑杆、滚轮、车轮和握把，所述支撑杆和所述握把均固定连接于所述支撑架，所述支撑杆位于所述支撑架的下方;通过设置所述刮板、所述转动盘、所述收集箱、所述传动电机和所述传动齿轮，当一端为尖状的所述刮板将粘附于处理池底的苔藓等杂物铲起时，通过所述传动电机和所述传动齿轮间啮合传动，使得所述传动电机带动数量为两个所述转动盘转动，并使两个所述转动盘的转动方向相反，从而使得两个所述转动盘上的所述刷毛能够将苔藓杂物扫到所述收集箱内，方便了处理池底的杂物清理，提高了清理效率和清理效果。
权利要求书

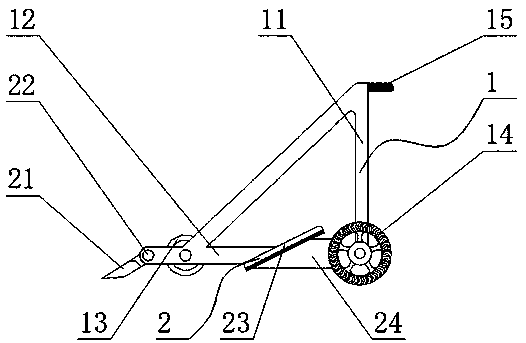

1.一种污水处理池底清理装置，其特征在于：包括支撑组件(1)和清理组件(2)，所述支撑组件(1)包括支撑架(11)、支撑杆(12)、滚轮(13)、车轮(14)和握把(15)，所述支撑杆(12)和所述握把(15)均固定连接于所述支撑架(11)，所述支撑杆(12)位于所述支撑架(11)的下方，所述握把(15)位于所述支撑架(11)的一侧，所述滚轮(13)转动连接于所述支撑杆(12)，所述滚轮(13)位与所述支撑杆(12)的一端，所述车轮(14)转动连接于所述支撑架(11)，所述车轮(14)位于所述支撑架(11)的下端，
所述清理组件(2)包括刮板(21)、转动轴(22)、转动盘(23)、收集箱(24)、传动电机(25)、连接轴(26)、传动齿轮(27)和传动轴(28)，所述刮板(21)通过所述转动轴(22)转动连接于所述支撑杆(12)，所述刮板(21)位于所述支撑杆(12)一端，所述收集箱(24)固定连接于所述支撑杆(12)，所述收集箱(24)位于所述支撑杆(12)的一侧，所述传动电机(25)固定连接于所述收集箱(24)，所述传动电机(25)位于所述收集箱(24)内部，所述传动齿轮(27)传动连接于所述传动电机(25)，所述传动齿轮(27)位于所述传动电机(25)一端，所述转动盘(23)通过所述连接轴(26)传动连接于所述传动齿轮(27)，所述传动轴(28)传动连接于所述传动齿轮(27)，所述传动轴(28)位于所述传动齿轮(27)一侧，所述传动电机(25)与外部电源电性连接。
2.如权利要求1所述的一种污水处理池底清理装置，其特征在于：所述刮板(21)的一端为尖状，而所述刮板(21)的另一端开设有通孔。
3.如权利要求1所述的一种污水处理池底清理装置，其特征在于：所述转动盘(23)的数量为两个，两个所述转动盘(23)对称分布于所述收集箱(24)两侧，且所述转动盘(23)的下端设置有刷毛。
4.如权利要求1所述的一种污水处理池底清理装置，其特征在于：所述收集箱(24)为敞口的梯形，所述收集箱(24)内部分为三角型和矩形的两部分，且所述收集箱(24)矩形的底面设置有过滤网。
5.如权利要求1所述的一种污水处理池底清理装置，其特征在于：所述传动齿轮(27)的数量为五个，五个所述传动齿轮(27)分别与所述传动电机(25)、所述连接轴(26)和所述传动轴(28)传动连接。
6.如权利要求1所述的一种污水处理池底清理装置，其特征在于：所述支撑架(11)与所述支撑杆(12)组合成的形状为三角形，且三角形为直立状态。
说明书
一种污水处理池底清理装置
技术领域
本实用新型属于污水处理领域，尤其涉及一种污水处理池底清理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前污水处理厂处理污水时，污水会流经多个污水处理池，而污水处理池长期处于潮湿的状态，使得处理池容易生长苔藓之类的水草，而污水中大多存在各种杂物容易沉淀于处理池底，使得处理池清理不够方便，影响污水处理效率与效果。
实用新型内容
本实用新型提供一种污水处理池底清理装置，旨在解决目前污水处理厂处理污水时，污水会流经多个污水处理池，而污水处理池长期处于潮湿的状态，使得处理池容易生长苔藓之类的水草，而污水中大多存在各种杂物容易沉淀于处理池底，使得处理池清理不够方便，影响污水处理效率与效果等问题。
本实用新型是这样实现的，一种污水处理池底清理装置，包括支撑组件和清理组件，所述支撑组件包括支撑架、支撑杆、滚轮、车轮和握把，所述支撑杆和所述握把均固定连接于所述支撑架，所述支撑杆位于所述支撑架的下方，所述握把位于所述支撑架的一侧，所述滚轮转动连接于所述支撑杆，所述滚轮位与所述支撑杆的一端，所述车轮转动连接于所述支撑架，所述车轮位于所述支撑架的下端，所述清理组件包括刮板、转动轴、转动盘、收集箱、传动电机、连接轴、传动齿轮和传动轴，所述刮板通过所述转动轴转动连接于所述支撑杆，所述刮板位于所述支撑杆一端，所述收集箱固定连接于所述支撑杆，所述收集箱位于所述支撑杆的一侧，所述传动电机固定连接于所述收集箱，所述传动电机位于所述收集箱内部，所述传动齿轮传动连接于所述传动电机，所述传动齿轮位于所述传动电机一端，所述转动盘通过所述连接轴传动连接于所述传动齿轮，所述传动轴传动连接于所述传动齿轮，所述传动轴位于所述传动齿轮一侧，所述传动电机与外部电源电性连接。
优选的，所述刮板的一端为尖状，而所述刮板的另一端开设有通孔。
优选的，所述转动盘的数量为两个，两个所述转动盘对称分布于所述收集箱两侧，且所述转动盘的下端设置有刷毛。
优选的，所述收集箱为敞口的梯形，所述收集箱内部分为三角型和矩形的两部分，且所述收集箱矩形的底面设置有过滤网。
优选的，所述传动齿轮的数量为五个，五个所述传动齿轮分别与所述传动电机、所述连接轴和所述传动轴传动连接。
优选的，所述支撑架与所述支撑杆组合成的形状为三角形，且三角形为直立状态。
与现有技术相比，本实用新型的有益效果是：本实用新型的一种污水处理池底清理装置，通过设置所述刮板、所述转动盘、所述收集箱、所述传动电机和所述传动齿轮，当一端为尖状的所述刮板将粘附于处理池底的苔藓等杂物铲起时，通过所述传动电机和所述传动齿轮间啮合传动，使得所述传动电机带动数量为两个所述转动盘转动，并使两个所述转动盘的转动方向相反，从而使得两个所述转动盘上的所述刷毛能够将苔藓杂物扫到所述收集箱内，方便了处理池底的杂物清理，提高了清理效率和清理效果。
