申请日2018.07.13
公开(公告)日2019.04.12
IPC分类号B02C1/00; B02C23/14
摘要
本实用新型公开了一种用于污水凝结块分离的处理装置，包括处理箱，所述处理箱靠近下端的侧壁上固定套接有对其进行支撑的固定机构，所述处理箱的上端设有进料口，所述处理箱的内底部设有落料口，所述落料口处设有细过滤网，所述处理箱的上端设有与进料口位置对应的过滤机构，所述处理箱的下方放置有与落料口位置对应的污水箱，所述处理箱的内部设有振动机构，所述处理箱靠近上端的侧壁上贯穿套设有推动杆，所述推动杆的一端通过连接机构与振动机构固定连接。本实用新型结构紧凑，操作方便，通过利用振动弹簧的运动过程中产生的振动性对污水中的凝结块以及一些杂物进行破碎处理，破碎充分，提高了污水的过滤效果。
权利要求书

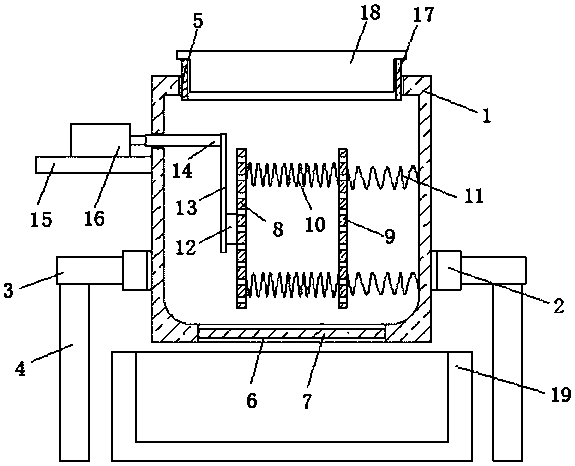

1.一种用于污水凝结块分离的处理装置，包括处理箱(1)，其特征在于，所述处理箱(1)靠近下端的侧壁上固定套接有对其进行支撑的固定机构，所述处理箱(1)的上端设有进料口(5)，所述处理箱(1)的内底部设有落料口(6)，所述落料口(6)处设有细过滤网(7)，所述处理箱(1)的上端设有与进料口(5)位置对应的过滤机构，所述处理箱(1)的下方放置有与落料口(6)位置对应的污水箱(19)，所述处理箱(1)的内部设有振动机构，所述处理箱(1)靠近上端的侧壁上贯穿套设有推动杆(14)，所述推动杆(14)的一端通过连接机构与振动机构固定连接，且振动机构远离连接机构的一端固定连接在处理箱(1)的内壁上，所述处理箱(1)的侧壁上固定连接有支撑板(15)，所述支撑板(15)的上端固定连接有液压缸(16)，所述液压缸(16)的伸缩端与推动杆(14)的一端固定连接。
2.根据权利要求1所述的一种用于污水凝结块分离的处理装置，其特征在于，所述过滤机构包括固定套接在进料口(5)处的中空箱(17)，所述中空箱(17)的内部套接有粗过滤网(18)，所述粗过滤网(18)呈U型机构，且粗过滤网(18)的上端与中空箱(17)的上端侧壁相抵。
3.根据权利要求1所述的一种用于污水凝结块分离的处理装置，其特征在于，所述连接机构包括固定连接在推动杆(14)一端的推动板(13)，所述推动板(13)靠近下端的侧壁上固定连接有连接块(12)。
4.根据权利要求3所述的一种用于污水凝结块分离的处理装置，其特征在于，所述振动机构包括固定连接在连接块(12)侧壁上的第一过筛板(8)，所述第一过筛板(8)远离连接块(12)的一侧固定连接有两个第一振动弹簧(10)，两个所述第一振动弹簧(10)远离第一过筛板(8)的一端固定连接有第二过筛板(9)，所述第二过筛板(9)通过两个第二振动弹簧(11)固定连接在处理箱(1)的内壁上。
5.根据权利要求4所述的一种用于污水凝结块分离的处理装置，其特征在于，所述第一过筛板(8)和第二过筛板(9)的侧壁上均等间距设有多个破碎齿(20)。
6.根据权利要求1所述的一种用于污水凝结块分离的处理装置，其特征在于，所述固定机构包括固定套接在处理箱(1)侧壁上的固定套(2)，所述固定套(2)的两侧均固定连接有条形板(3)，两个所述条形板(3)的下端两侧均固定连接有支撑腿(4)。
说明书
一种用于污水凝结块分离的处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种用于污水凝结块分离的处理装置。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类、生活污水中含氮、磷和硫等等，致病细菌多。
但是现在的生活污水处理设备大多都只是单一的通过过滤装置进行处理，有些处理设备内还设置有搅拌机构，但是污水在排污的过程中，污水内杂物以及一些凝结块难以被充分分离，即使设置了搅拌机构，也很难将一些较小的凝结块进行破碎并清除完全，这导致排污的效果不佳。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于污水凝结块分离的处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于污水凝结块分离的处理装置，包括处理箱，所述处理箱靠近下端的侧壁上固定套接有对其进行支撑的固定机构，所述处理箱的上端设有进料口，所述处理箱的内底部设有落料口，所述落料口处设有细过滤网，所述处理箱的上端设有与进料口位置对应的过滤机构，所述处理箱的下方放置有与落料口位置对应的污水箱，所述处理箱的内部设有振动机构，所述处理箱靠近上端的侧壁上贯穿套设有推动杆，所述推动杆的一端通过连接机构与振动机构固定连接，且振动机构远离连接机构的一端固定连接在处理箱的内壁上，所述处理箱的侧壁上固定连接有支撑板，所述支撑板的上端固定连接有液压缸，所述液压缸的伸缩端与推动杆的一端固定连接。
优选地，所述过滤机构包括固定套接在进料口处的中空箱，所述中空箱的内部套接有粗过滤网，所述粗过滤网呈U型机构，且粗过滤网的上端与中空箱的上端侧壁相抵。
优选地，所述连接机构包括固定连接在推动杆一端的推动板，所述推动板靠近下端的侧壁上固定连接有连接块。
优选地，所述振动机构包括固定连接在连接块侧壁上的第一过筛板，所述第一过筛板远离连接块的一侧固定连接有两个第一振动弹簧，两个所述第一振动弹簧远离第一过筛板的一端固定连接有第二过筛板，所述第二过筛板通过两个第二振动弹簧固定连接在处理箱的内壁上。
优选地，所述第一过筛板和第二过筛板的侧壁上均等间距设有多个破碎齿。
优选地，所述固定机构包括固定套接在处理箱侧壁上的固定套，所述固定套的两侧均固定连接有条形板，两个所述条形板的下端两侧均固定连接有支撑腿。
本实用新型与现有技术相比，有益效果为：
1、在处理箱内设置振动机构，振动机构设置成多个振动弹簧以及过筛板之间的连接结构，振动弹簧以及过筛板在运动过程中对污水中的凝结块和杂物进行破碎处理，从而便于对污水进行过滤处理;
2、通过设置粗过滤网和细过滤网的配合使用，充分对污水进行过滤处理。
