申请日2018.07.13
公开(公告)日2019.04.05
IPC分类号B01D36/04
摘要
本实用新型公开了一种污水处理沉淀池，包括池体，所述池体一侧设有进水管，所述池体另一侧设有出水管，所述池体内固定连接有粗过滤网，所述池体内设有导流装置，所述池体上固定连接有电机，所述电机输出端上固定连接有第一螺纹杆，所述池体底侧对称固定连接有两个支撑腿，所述第一螺纹杆一端穿过池体外壁转动连接在池体内壁上，所述第一螺纹杆上设有推动装置，所述第一螺纹杆上还设有传动装置。本实用新型通过电机带动第一螺纹杆转动，然后带动第一链轮转动，从而使传动链带动第二链轮转动，使第二螺纹杆转动，然后螺纹推板推动沉淀沉淀物往中间推动，同时螺纹挡板逐渐缩进伸缩槽，留出空隙，使沉淀物落入收集箱中。
权利要求书

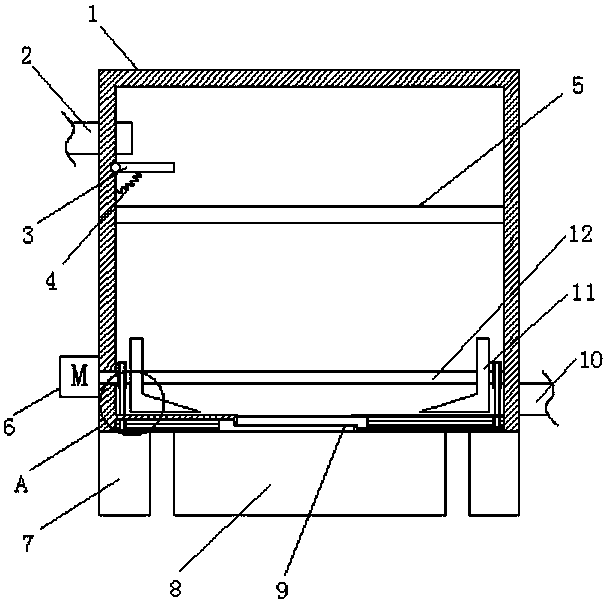

1.一种污水处理沉淀池，包括池体(1)，其特征在于，所述池体(1)一侧设有进水管(2)，所述池体(1)另一侧设有出水管(10)，所述池体(1)内固定连接有粗过滤网(5)，所述池体(1)内设有导流装置，所述池体(1)上固定连接有电机(6)，所述电机(6)输出端上固定连接有第一螺纹杆(12)，所述池体(1)底侧对称固定连接有两个支撑腿(7);
所述第一螺纹杆(12)一端穿过池体(1)外壁转动连接在池体(1)内壁上，所述第一螺纹杆(12)上设有推动装置，所述第一螺纹杆(12)上还设有传动装置，所述池体(1)底侧对称设有伸缩槽(17)，所述第一螺纹杆(12)通过传动装置连接有第二螺纹杆(16)，所述第二螺纹杆(16)两端均转动连接在伸缩槽(17)侧壁上，所述第二螺纹杆(16)上设有挡料装置。
2.根据权利要求1所述的一种污水处理沉淀池，其特征在于，所述传动装置包括第一链轮(13)和第二链轮(14)，所述第一链轮(13)固定连接在第一螺纹杆(12)上，所述第二链轮(14)固定连接在第二螺纹杆(16)上，所述第一链轮(13)和第二链轮(14)之间啮合连接有传动链(15)。
3.根据权利要求1所述的一种污水处理沉淀池，其特征在于，所述推动装置包括两个螺纹推板(11)，两个螺纹推板(11)均螺纹连接在第一螺纹杆(12)上，两个所述螺纹推板(11)内螺纹相反。
4.根据权利要求1所述的一种污水处理沉淀池，其特征在于，所述挡料装置为螺纹挡板(9)，所述螺纹挡板(9)螺纹连接在第二螺纹杆(16)上，所述螺纹挡板(9)在伸缩槽(17)内滑动。
5.根据权利要求1所述的一种污水处理沉淀池，其特征在于，所述导流装置包括导流板(3)，所述导流板(3)转动连接在池体(1)内，所述导流板(3)与池体(1)内壁之间固定连接有弹簧(4)。
6.根据权利要求1所述的一种污水处理沉淀池，其特征在于，所述池体(1)底侧还固定连接有收集箱(8)，所述收集箱(8)位于两个支撑腿(7)之间。
说明书
一种污水处理沉淀池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理沉淀池。
背景技术
污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：漂浮和悬浮的大小固体颗粒;胶状和凝胶状扩散物;纯溶液。
污水处理时首先需对污水进行初步粗过滤然后进行沉淀，但是传统的沉淀池沉淀产生的沉淀物位于沉淀池底侧，长时间不清理会堵塞出水管，但是人工清理工作难度大，清理时间长，十分麻烦。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，如：但是传统的沉淀池沉淀产生的沉淀物位于沉淀池底侧，长时间不清理会堵塞出水管，但是人工清理工作难度大，清理时间长，十分麻烦。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理沉淀池，包括池体，所述池体一侧设有进水管，所述池体另一侧设有出水管，所述池体内固定连接有粗过滤网，所述池体内设有导流装置，所述池体上固定连接有电机，所述电机输出端上固定连接有第一螺纹杆，所述池体底侧对称固定连接有两个支撑腿;
所述第一螺纹杆一端穿过池体外壁转动连接在池体内壁上，所述第一螺纹杆上设有推动装置，所述第一螺纹杆上还设有传动装置，所述池体底侧对称设有伸缩槽，所述第一螺纹杆通过传动装置连接有第二螺纹杆，所述第二螺纹杆两端均转动连接在伸缩槽侧壁上，所述第二螺纹杆上设有挡料装置。
优选的，所述传动装置包括第一链轮和第二链轮，所述第一链轮固定连接在第一螺纹杆上，所述第二链轮固定连接在第二螺纹杆上，所述第一链轮和第二链轮之间啮合连接有传动链。
优选的，所述推动装置包括两个螺纹推板，两个螺纹推板均螺纹连接在第一螺纹杆上，两个所述螺纹推板内螺纹相反。
优选的，所述挡料装置为螺纹挡板，所述螺纹挡板螺纹连接在第二螺纹杆上，所述螺纹挡板在伸缩槽内滑动。
优选的，所述导流装置包括导流板，所述导流板转动连接在池体内，所述导流板与池体内壁之间固定连接有弹簧。
优选的，所述池体底侧还固定连接有收集箱，所述收集箱位于两个支撑腿之间。
与现有技术相比，本实用新型的有益效果是：
1、通过电机带动第一螺纹杆转动，然后带动第一链轮转动，从而使传动链带动第二链轮转动，使第二螺纹杆转动，然后螺纹推板推动沉淀沉淀物往中间推动，同时螺纹挡板逐渐缩进伸缩槽，留出空隙，使沉淀物落入收集箱中。
2、污水通过进水管落在导流板，导致弹簧压缩，在导流板的作用下使水流集中在粗过滤网中心处，使其经过初步过滤的固体垃圾集中，便于后期的统一处理。
